STM32学习1：创建工程模板

  STM32是基于ARM内核（cortex-m3系列属于armv7架构）的32位MCU，特点是高性能、低成本、低功耗，总之就是性价比很高，可以满足很多简单嵌入式设备的需求。由于市面上STM32的资料很多，学习起来会比较方便，所以很多人会选择STM32入门嵌入式开发。
  鄙人也是在淘宝购置了一套普中STM32开发板，跟着随带的光盘学习起来的。碰到不懂的就在优快云上浏览学习高手的博客，大神们不仅技术很好还乐于分享，蒙其惠泽，未感忘恩，所以自己开始写博客慢慢积累。
  如果您是初学者，看到该系列文章后有所帮助，鄙人深感荣幸。如果您是大神，请您指出不足指出。如果没人看到，权当积累与记录了。
  鄙人使用普中科技公司的开发板，在淘宝可以找到。芯片是STM32F103ZET6，固件库是V3.5，编译环境是Keil uVision4。
  转载请注明完整出处。

---

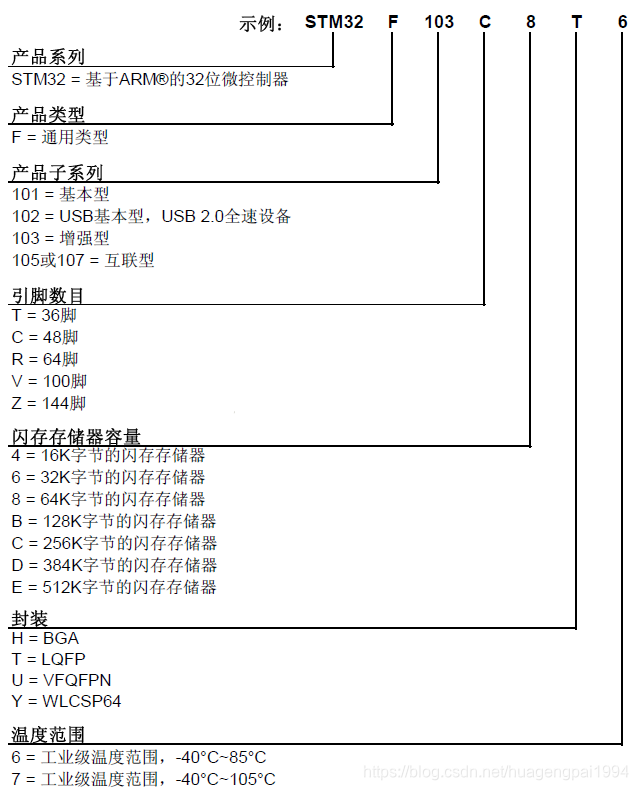

  下图是STM32系列的规格与命名范式。

  下面开始正题，如何从0开始创建一个STM32的软件工程模板。

---

1，建立工程文件夹

  新建一个文件夹作为工程文件的存储目录，鄙人自己是将其命名为test1的，下同。
  将固件库中的Libraries文件夹复制粘贴到test1。
  在test1文件夹中：
    新建Output文件夹（生成的输出文件，包括hex文件）
    新建Startup文件夹（启动文件）
    新建User文件夹（自己编写的main函数、中断等）
    新建App文件夹（保存编写的外设）
  在固件库\Project\STM32F10x_StdPeriph_Template<
