前言：

大家好！今天我们来聊一个在 C/C++ 编程中天天见、却很少有人深究的细节：

short b = -90;
int a = b;  // 这行代码，CPU 到底干了啥？

表面上看，这只是一个简单的类型转换：把 16 位的 short 赋值给 32 位的 int。但你有没有想过——CPU 是如何把一个“短”数据变成“长”数据的？

如果处理不当，a 的值可能就不是 -90，而是 65446（一个巨大的正数）！程序逻辑瞬间崩坏。

而现实中，你的程序却稳如老狗。这背后，正是 零扩展（Zero Extension） 和 符号扩展（Sign Extension） 在默默守护着数据的完整性。

今天，我们就钻进 CPU 的肚子里，彻底搞懂这两个看似简单、实则精妙的机制。

一、为什么需要“扩展”？—— 硬件与软件的双重驱动

1.1 硬件视角：

现代 CPU 的机器字长（Machine Word Length）通常是固定的。比如：

x86-64 架构：通用寄存器为 64 位
嵌入式 ARM Cortex-M：常见 32 位寄存器
早期 8086：16 位寄存器

但主存中的数据长度却是五花八门的：

C/C++ 类型	典型位宽	说明
`char` / `signed char`	8 位	字符或小整数
`short`	16 位	中等整数
`int`	32 位	通用整数（主流平台）
`long long`	64 位	大整数

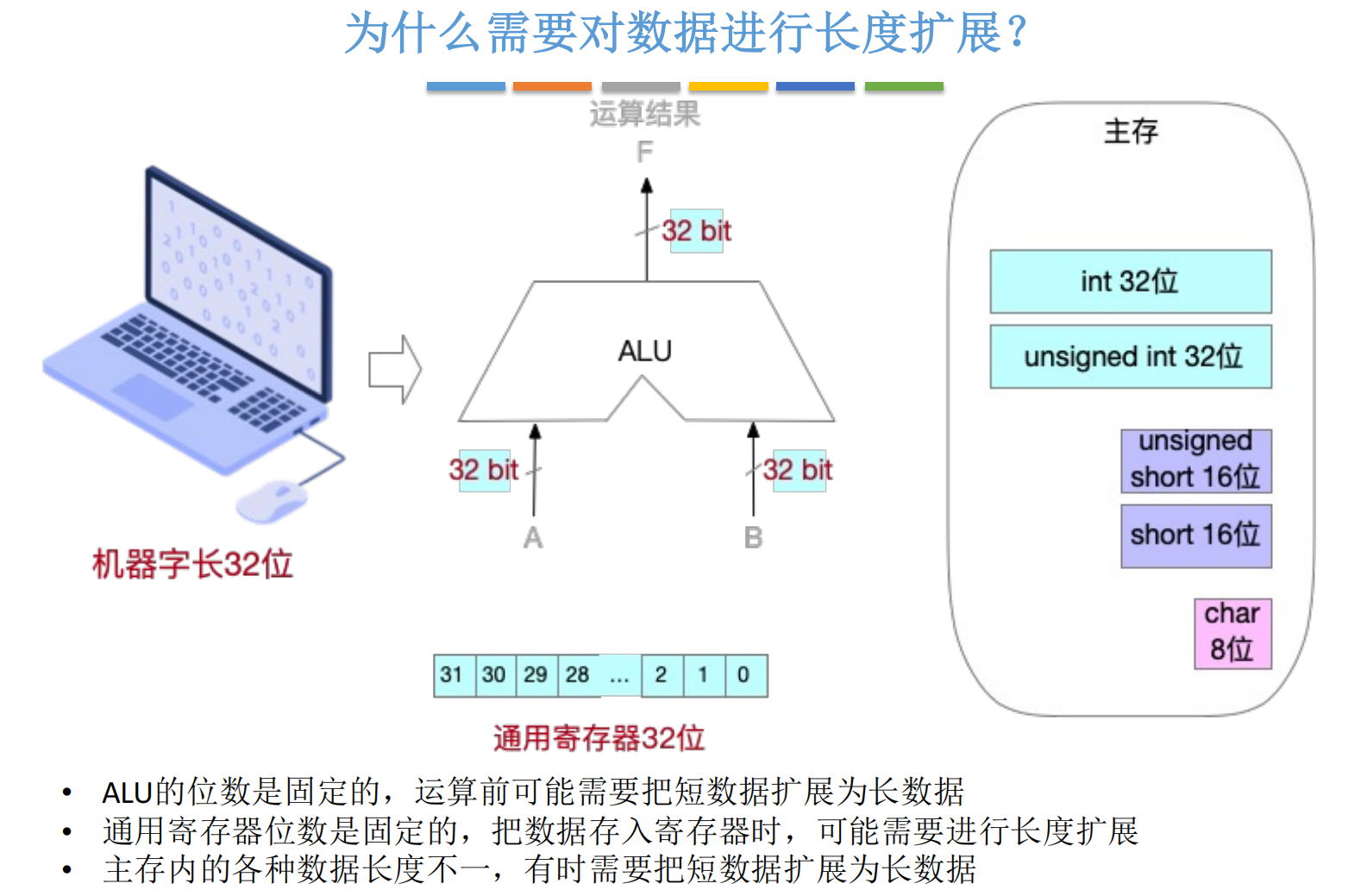

当 CPU 要对一个 char 变量做加法时，它必须先把这 8 位数据加载到 32/64 位寄存器中，再送入 ALU（算术逻辑单元）运算。

💡 关键问题：多出来的高位（24 或 56 位）该填什么？

这就引出了数据扩展（Data Extension）的需求。
在这里插入图片描述

1.2 软件视角：

在 C/C++ 中，当你写：

unsigned char c = 200;
int x = c;  // unsigned char → int

short s = -100;
int y = s;  // short → int

编译器会自动插入类型提升（Type Promotion）指令，而这个过程的核心，就是零扩展或符号扩展。

如果你搞错了扩展方式，就会出现经典 Bug：

char c = -1;
unsigned int u = c;

你会发现在x86环境下打印u的结果是4294967295，这是因为：
这个赋值操作在语义上分为两步：

第一步：`char → int`（整型提升，Integral Promotion）

char（8 位有符号）被提升为 int（32 位）。

因为 c = -1 是有符号负数，所以使用 符号扩展：

 11111111 (8位) → 11111111 11111111 11111111 11111111 (32位) = -1

第二步：`int → unsigned int`（无符号转换）

现在要把 int(-1) 转换为 unsigned int。
C 标准规定：将负的有符号整数转换为无符号整数时，结果是该值对 2n 取模（n 是目标类型的位数）。
对于 32 位 unsigned int：

$u=(−1)mod2^{32}=4294967295=0xFFFFFFFF$

所以，理解扩展机制，是写出健壮底层代码的前提！

二、零扩展（Zero Extension）：

2.1 定义与原理

零扩展：将无符号整数从短位宽扩展到长位宽时，在高位全部填充 0。

数学上，若原数为 $x$ （ $n$ 位），扩展为 $m$ 位（ $m > n$ ），则：
$x_{\text{extended}} = x + 0 \cdot 2^n + 0 \cdot 2^{n+1} + \dots + 0 \cdot 2^{m-1} = x$

数值不变，因为高位补 0 不改变原值。

2.2 实例演示

假设我们有 8 位无符号数：

01011010₂ = 90₁₀
10100110₂ = 166₁₀

扩展为 16 位（高位补 0）：

01011010 → 00000000 01011010 = 90
10100110 → 00000000 10100110 = 166

图示说明：左侧为原始 8 位数据，右侧为 16 位扩展结果。上方两行展示无符号数零扩展，高位用浅灰色 0 填充，数值保持不变。

2.3 C/C++ 代码验证

#include <stdio.h>
#include <stdint.h>

int main() {
    uint8_t a = 90;      // 8位无符号
    uint16_t b = a;      // 零扩展到16位

    printf("a = %u (0x%02X)\n", a, a);
    printf("b = %u (0x%04X)\n", b, b); // 输出: 90 (0x005A)

    return 0;
}

汇编层面（x86-64）通常使用 movzx 指令（Move with Zero Extend）：

movzx eax, al   ; 将8位al零扩展到32位eax

三、符号扩展（Sign Extension）：

3.1 为什么不能简单补 0？

现在考虑带符号数（补码表示）：

+90 的 8 位补码：01011010
-90 的 8 位补码：10100110

如果我们对 -90 错误地零扩展：

10100110 → 00000000 10100110

这个 16 位数的符号位是 0（正数），数值为 166！完全错误。

问题根源：补码的数值意义依赖于符号位的权重。8 位补码中，最高位权重是 $2^7 = -128$ ；16 位中则是 $2^{15} = -32768$ 。直接补 0 会破坏这种权重关系。

3.2 正确做法：高位填充符号位

符号扩展：将补码表示的有符号整数扩展时，高位全部填充原符号位（0 或 1）。

正数示例（+90）

01011010 → 00000000 01011010  // 高位补0，符号位为0

负数示例（-90）

原始 8 位补码：10100110

正确扩展（高位补 1）：

10100110 → 11111111 10100110

验证真值是否仍为 -90：

补码转原码（负数）：
- 从右往左找第一个 1：...10100110 → 第一个 1 在位置 1（从 0 开始）
- 该位及右侧不变：...0110
- 左侧按位取反：11111111 10100110 → 10000000 01011010
原码 10000000 01011010 = $2^6 + 2^4 + 2^3 + 2^1) = -(64 + 16 + 8 + 2) = -90$

数值正确！

图示说明：对比错误的零扩展（高位补0，结果为+166）与正确的符号扩展（高位补1，结果为-90）。用不同颜色高亮符号位和填充位。

3.3 补码的模运算一致性

设原数为 $x$ （ $n$ 位补码），扩展为 $m$ 位（ $m > n$ ）。

若 $\geq 0$ ，符号位为 0，高位补 0： $xext=xx_{\text{ext}} = x$
若 $x < 0$ ，符号位为 1，高位补 1：

$x_{\text{ext}} = x + (-2^n) + (-2^{n+1}) + \dots + (-2^{m-1})$

但这看起来不对？其实，在模 $2^m$ 系统中：

$\underbrace{111\cdots1}_{k\text{个}}000\cdots = -2^n \pmod{2^m}$

更严谨地说，符号扩展保证了：
$x_{\text{ext}} \equiv x \pmod{2^n}$
且 $xextx_{\text{ext}}$ 在 $m$ 位补码范围 $2^{m-1}, 2^{m-1}-1]$ 内，因此唯一确定。

3.4 C/C++ 代码与汇编

#include <stdio.h>
#include <stdint.h>

int main() {
    int8_t a = -90;     // 8位有符号
    int16_t b = a;      // 符号扩展到16位

    printf("a = %d (0x%02X)\n", a, (uint8_t)a);
    printf("b = %d (0x%04X)\n", b, (uint16_t)b); // 输出: -90 (0xFFA6)

    return 0;
}

x86-64 汇编使用 movsx 指令（Move with Sign Extend）：

movsx eax, al   ; 将8位al符号扩展到32位eax

在这里插入图片描述

四、出错问题？

4.1 混淆有符号与无符号

char c = -1;           // 8位补码: 11111111
unsigned int u = c;    // 若编译器错误地零扩展 → u = 255

// 正确行为：先符号扩展到int(-1)，再转unsigned → u = 4294967295

C 语言标准规定：char → unsigned int 会先提升到 int（符号扩展），再转 unsigned。所以 u = UINT_MAX，而非 255。

但如果你强制绕过：

unsigned char uc = (unsigned char)c; // 强制解释为255
unsigned int u2 = uc;                // 零扩展 → u2 = 255

这就是显式类型转换的威力（也是危险所在）。

4.2 网络编程中的字节序与扩展

在网络协议中，常需将字节数组转为整数：

uint8_t buf[2] = {0xFF, 0xFE}; // 假设是大端 -2 的16位表示

// 错误方式（零扩展）：
uint16_t val = (buf[0] << 8) | buf[1]; // val = 65534

// 正确方式（若需有符号）：
int16_t sval = (int16_t)val; // 符号扩展 → sval = -2
