静态路由基础配置

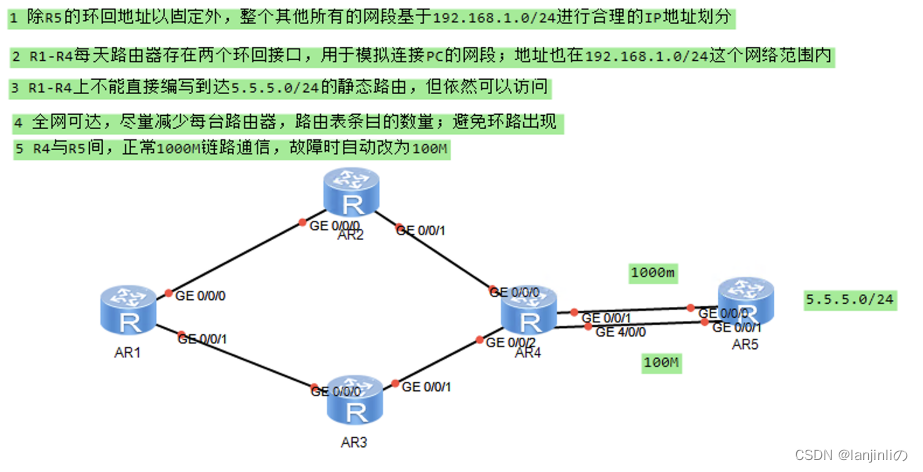

题目

题目

解析

根据题目要求可以知道把192.168.1.0/24进行合理的IP分配如下

192.168.1.0/27
192.168.1.0/30 192.168.1.4/30 192.168.1.8/30 192.168.1.12/30 192.168.1.16/30 192.168.1.20/30……

192.168.1.32/27 192.168.1.32/28 192.168.1.48/28
192.168.1.64/27 192.168.1.64/28 192.168.1.80/28
192.168.1.96/27 192.168.1.96/28 192.168.1.112/28
192.168.1.128/27 192.168.1.128/28 192.168.1.144/28

192.168.1.160/27
192.168.1.192/27
192.168.1.224/27

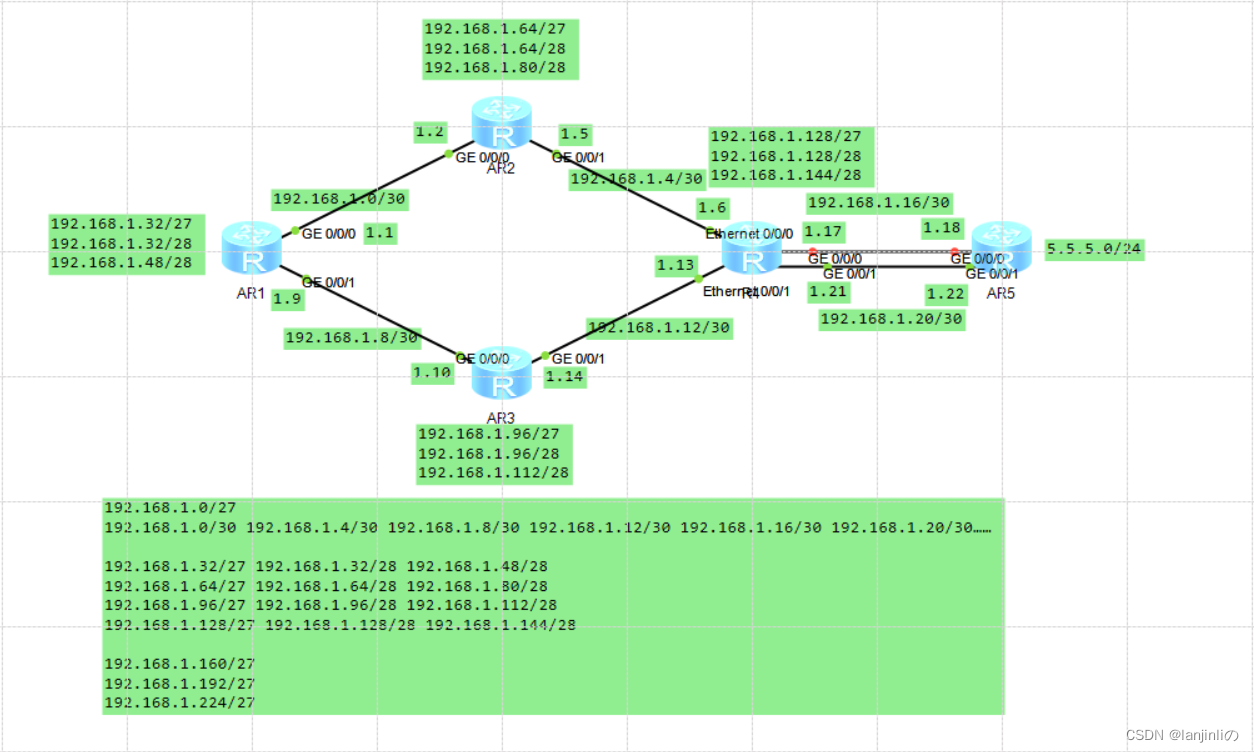

具体分配如图:
在这里插入图片描述

各个路由接口配置好ip后进行环回的配置

AR1:

[r1]int loop0
[r1-LoopBack0]ip add 192.168.1.33 28
[r1-LoopBack0]int loop1
[r1-LoopBack1]ip add 192.168.1.49 28

AR2

[r1]int loop0
[r1-LoopBack0]ip add 192.168.1.65 28
[r1-LoopBack0]int loop1
[r1-LoopBack1]ip add 192.168.1.81 28

AR3

[r1]int loop0
[r1-LoopBack0]ip add 192.168.1.97 28
[r1-LoopBack0]int loop1
[r1-LoopBack1]ip add 192.168.1.113 28

[r1]int loop0
[r1-LoopBack0]ip add 192.168.1.129 28
[r1-LoopBack0]int loop1
[r1-LoopBack1]ip add 192.168.1.145 28

AR5

[r1]int loop0
[r1-LoopBack0]ip add 5.5.5.1 24

如果要实现第三个问题则需要配置缺省路由

如:
AR1

ip route-static 0.0.0.0 0.0.0.0 192.168.1.2
ip route-static 0.0.0.0 0.0.0.0 192.168.1.10

其他路由器都需要配置缺省路由

各个路由之间的静态路由配置

AR1

ip route-static 0.0.0.0 0.0.0.0 192.168.1.2
ip route-static 0.0.0.0 0.0.0.0 192.168.1.10
ip route-static 192.168.1.4 255.255.255.252 192.168.1.2
ip route-static 192.168.1.12 255.255.255.252 192.168.1.10
ip route-static 192.168.1.16 255.255.255.252 192.168.1.2
ip route-static 192.168.1.16 255.255.255.252 192.168.1.10
ip route-static 192.168.1.64 255.255.255.224 192.168.1.2
ip route-static 192.168.1.96 255.255.255.224 192.168.1.10
ip route-static 192.168.1.128 255.255.255.224 192.168.1.2
ip route-static 192.168.1.128 255.255.255.224 192.168.1.10

AR2

ip route-static 0.0.0.0 0.0.0.0 192.168.1.6
ip route-static 192.168.1.8 255.255.255.252 192.168.1.1
ip route-static 192.168.1.12 255.255.255.252 192.168.1.6
ip route-static 192.168.1.16 255.255.255.252 192.168.1.6
ip route-static 192.168.1.32 255.255.255.224 192.168.1.1
ip route-static 192.168.1.96 255.255.255.224 192.168.1.1
ip route-static 192.168.1.96 255.255.255.224 192.168.1.6
ip route-static 192.168.1.128 255.255.255.224 192.168.1.6

AR3

ip route-static 0.0.0.0 0.0.0.0 192.168.1.13
ip route-static 192.168.1.0 255.255.255.252 192.168.1.9
ip route-static 192.168.1.4 255.255.255.252 192.168.1.13
ip route-static 192.168.1.16 255.255.255.252 192.168.1.13
ip route-static 192.168.1.32 255.255.255.224 192.168.1.9
ip route-static 192.168.1.64 255.255.255.224 192.168.1.9
ip route-static 192.168.1.64 255.255.255.224 192.168.1.13
ip route-static 192.168.1.128 255.255.255.224 192.168.1.13

ip route-static 0.0.0.0 0.0.0.0 192.168.1.18
ip route-static 192.168.1.0 255.255.255.252 192.168.1.5
ip route-static 192.168.1.8 255.255.255.252 192.168.1.14
ip route-static 192.168.1.32 255.255.255.224 192.168.1.5
ip route-static 192.168.1.32 255.255.255.224 192.168.1.14
ip route-static 192.168.1.64 255.255.255.224 192.168.1.5
ip route-static 192.168.1.96 255.255.255.224 192.168.1.14

AR5

ip route-static 192.168.1.0 255.255.255.252 192.168.1.17
ip route-static 192.168.1.4 255.255.255.252 192.168.1.17
ip route-static 192.168.1.8 255.255.255.252 192.168.1.17
ip route-static 192.168.1.12 255.255.255.252 192.168.1.17
ip route-static 192.168.1.32 255.255.255.224 192.168.1.17
ip route-static 192.168.1.64 255.255.255.224 192.168.1.17
ip route-static 192.168.1.96 255.255.255.224 192.168.1.17
ip route-static 192.168.1.128 255.255.255.224 192.168.1.17

避免环路的出现就需要在路由器有多个回环的时候使用

这里有以下几个路由需要避免环路的出现
AR1

[r1]ip rout 192.168.1.32 27 NULL 0

AR2

[r2]ip rout 192.168.1.64 27 null 0

AR3

[r3]ip rout 192.168.1.96 27 null0

[r4]ip rout 192.168.1.128 27 null 0

实现第五个问题

要使用浮动静态路由— 路由器若同时存在两条到达相同目标的路由时，需要关注两条信息的优先级，优先级小可以加载到路由表被使用；若优先级相同，两条同时加表实现负载均衡；
优先级0-255 默认静态路由为60
通过修改默认的静态路由优先级，可以实现静态路由备份的效果-- 浮动静态路由
在R4上

ip route-static 0.0.0.0 0.0.0.0 192.168.1.22 preference 61

在AR5上

ip route-static 192.168.1.0 255.255.255.252 192.168.1.21 preference 61
ip route-static 192.168.1.4 255.255.255.252 192.168.1.21 preference 61
ip route-static 192.168.1.8 255.255.255.252 192.168.1.21 preference 61
ip route-static 192.168.1.12 255.255.255.252 192.168.1.21 preference 61
ip route-static 192.168.1.32 255.255.255.224 192.168.1.21 preference 61
ip route-static 192.168.1.64 255.255.255.224 192.168.1.21 preference 61
ip route-static 192.168.1.96 255.255.255.224 192.168.1.21 preference 61
ip route-static 192.168.1.128 255.255.255.224 192.168.1.21 preference 61
