管理帧

beacon DTIM

AP的beacon中携带TIM（Traffic indication Map）字段，里面包含DTIM Count，DTIM Period，Bitmap Control和Part Virt Bmap字段
在这里插入图片描述
DTIM Period：AP缓存数据的能力，处于PS状态下的STA会在多少个beacon帧后醒来，就是sta的唤醒周期。
DTIM Count：对period的计数，表明当前beacon是period的第几个。
AID：AP告诉sta，在sta sleep的时候有发给sta数据

null data

sta发送null-date帧来告诉AP进入省电/休眠模式，ps=1 sleep mode/ps=0 active mode
在这里插入图片描述
当sta wake up接收到AP beacon DTIM的AID通知有缓存数据时，STA发送null data ps=0 active mode通知AP不再休眠，开始接收数据。

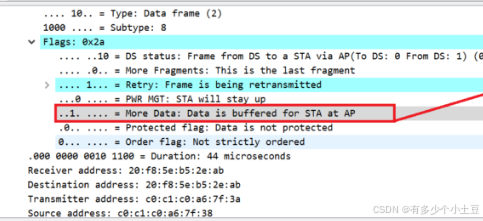

more data

在这里插入图片描述
STA检查MoreData如果为1则一直处于唤醒状态，一旦为MoreData为0，然后STA发送一个NULL Data帧（PM=1）给AP，表示自己进入省电模式、
AP在Beacon的TIM中移除此AID，表示AP没有给STA缓存的帧了

流程

sta休眠

发送null data ps=1

ap 周期性发送beacon

beacon DTIM count

ap缓存数据通知sta

beacon DTIM AID

sta周期性起床，查看AID激活

sta发送null data ps=0

sta接收数据

案例

ping时延大

在这里插入图片描述
sta发送null data ps=1通知AP STA进入休眠；
ap周期性发送beacon，当有缓存数据需要发送时，发送带有AID的beacon；
sta周期性唤醒接收到带有AID的beacon后被激活，发送null data ps=0，通知AP可发送数据；
AP发送ping包数据给STA；缓存3个ping；
