I-deas TMG 基础培训教程 – 小例题 (9)

引擎部件的稳态热传导分析
本教程学习：
1. 创建简单的几何模型；
2. 赋予材料及物理属性；
3. 生成网格；
4. 施加边界条件；
5. 求解模型；
6. 结果后处理。
本例题对应的文件是 /tmg/workshop/eng_block.arc，其中有两个 Part：My Part 对应本例题，New Part 对应教程 TMG_ENG2.pdf：Modifying a Thermal Model。
模型概述
本模型为一个引擎部件，包含一个燃烧气缸和四个冷却管道。燃烧过程在气缸壁产生 1700W 的稳定热负荷。冷却管道的内部保持 85°C。这些都可以通过在孔的内表面创建自由壳体单元，然后施加热边界条件来实现。实体部分则划分为四面体网格.

部件建模
在 Simulation 的 Master Modeler 任务下：
1. 创建零件，命名为 Engine-Block；
2. 设置单位为 mm-mN；

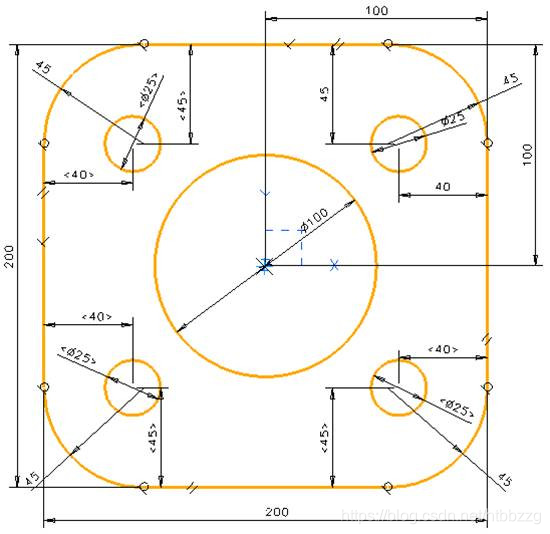

3. 在 XY 平面上绘制如右草图：

创建几何模型 (续)
然后选择所有曲线，拉伸 120 mm，生成如下模型：
