OpenGL的图元

点

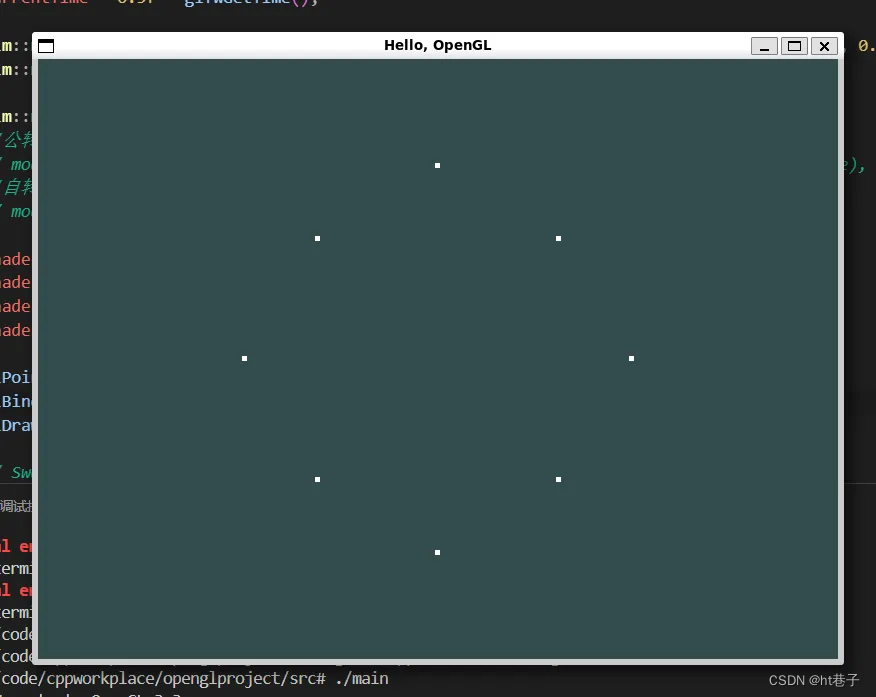

GL_POINTS： 将顶点绘制成单个的点
在这里插入图片描述

线

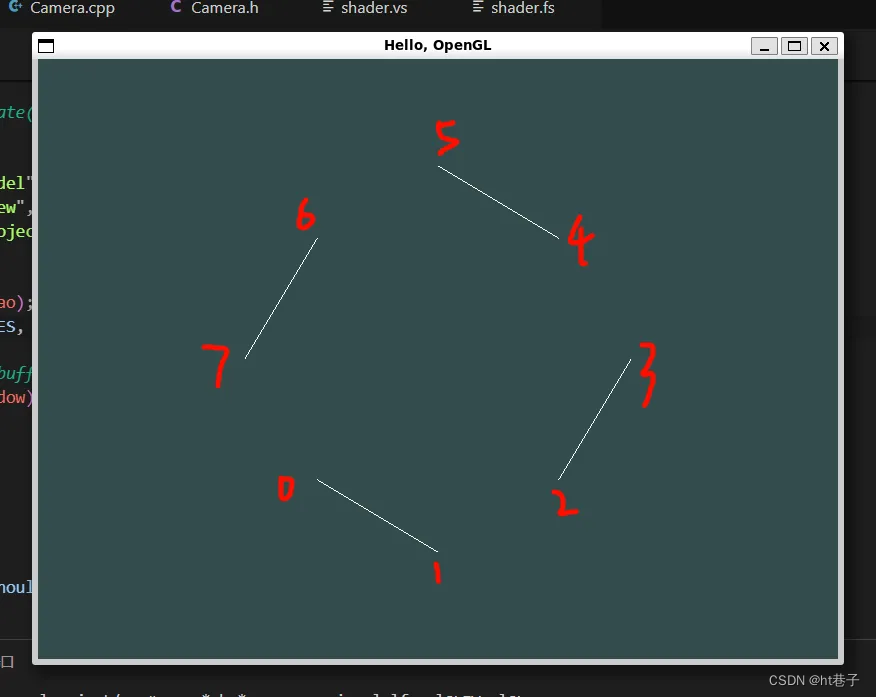

  • GL_LINES：将顶点用于创建线段，2个点成为一条单独的线段。如果顶点个数是奇数，则忽略最后一个。
    顶点：v0, v1, v2, v3, … , vn，线段：v0-v1， v2-v3, v4-v5, … , vn-1 - vn
    在这里插入图片描述

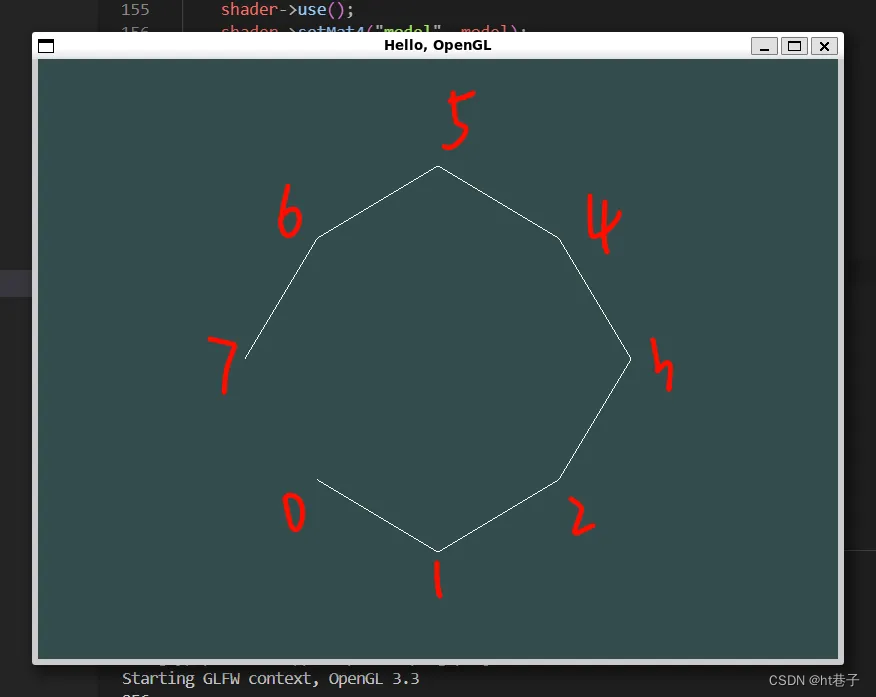

  • GL_LINE_STRIP：将顶点用于创建线段，每个顶点之后的顶点是顶点数组中当前顶点的下一个顶点。
    顶点：v0, v1, v2, v3, … ,vn，线段：v0-v1-v2-v3-…-vn
    在这里插入图片描述

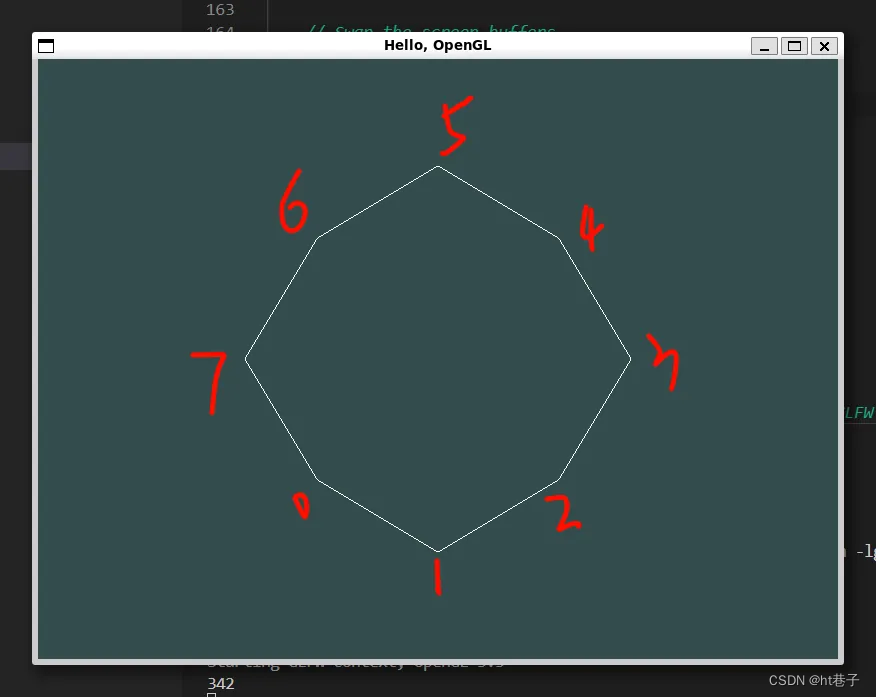

  • GL_LINE_LOOP：和GL_LINE_STRIP规则一样，但是是闭合的曲线。
    线段：v0-v1-v2-…-vn-v0
    在这里插入图片描述

三角形

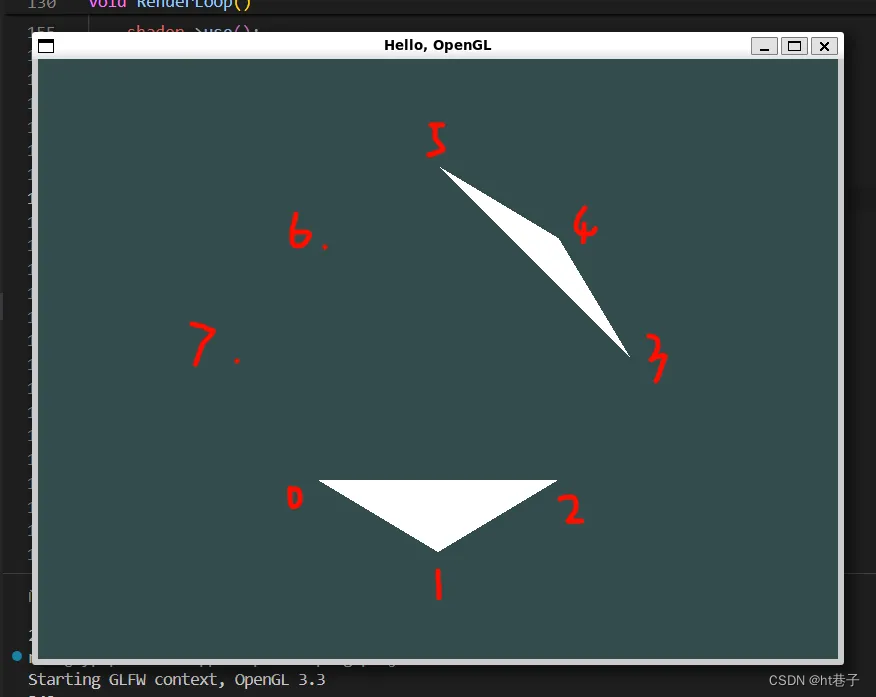

  • GL_TRIANGLES：将顶点用于构建三角形，每3个顶点构建一个三角形，如果有多余的顶点，则忽略多余的顶点
    顶点：v0, v1,v2, v3, v4, v5, … , vn，三角形：v0-v1-v2, v3-v4-v5, …
    在这里插入图片描述

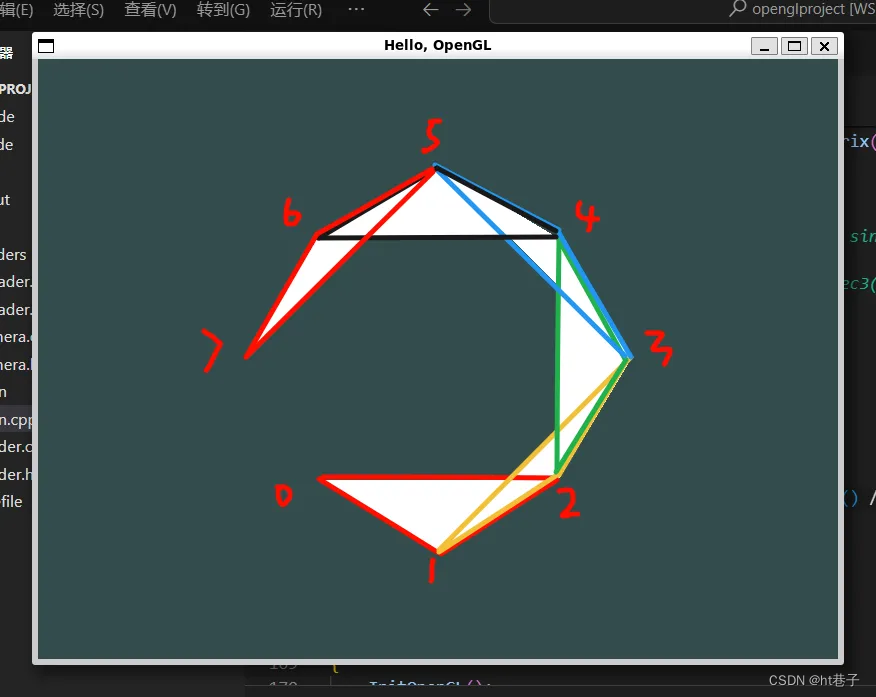

  • GL_TRIANGLE_STRIP：将顶点用于构建三角形，指定前3个顶点之后，后继的每个顶点与它前面的2个顶点构成下一个三角形。
    顶点：v0, v1, v2, v3, v4, v5, … , vn，三角形：v0-v1-v2, v1-v2-v3, v2-v3-v4, …
    在这里插入图片描述
  • GL_TRIANGLE_FAN：将顶点用于构造三角形，第一个顶点充当原点。后面依次选2个顶点用于构建三角形。
    顶点：v0, v1, v2, v4, v5, v5, … , vn，三角形：v0-v1-v2, v0-v2-v3, v0-v3-v4, …

多边形

  • GL_QUADS：每4个顶点一组用于构建一个四边形。如果顶点个数不是4的个数，则忽略多余的。
  • GL_QUADS_STRIP：和GL_TRIANGLE_STRIP的规则类似
  • GL_POLYGON：依次连接，构成一个多边形，首尾相连
