本文深入浅出地介绍了支持向量机(SVM)的基本概念及其数学推导过程，包括如何寻找最佳分类超平面、拉格朗日乘子法的应用、KKT条件等内容，并探讨了线性不可分情况下的解决方案。

1、何为SVM？

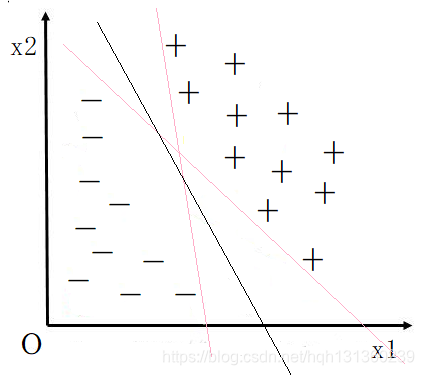

① SVM，中文名支持向量机，分类最基本的想法是：在样本空间中找到一个划分超平面，将不同的类别划分开。然而这个划分超平面很多，我们应该去找哪一个呢？如下图所示：

②给定训练样本集D={(x1,y1),(x2,y2),(x3,y3),......,(x1,y1)}，Y∈{-1,1}，每一个样本(xi,yi)可以看做这个样本的两个特征。

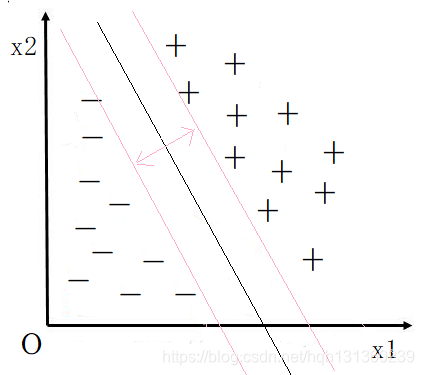

SVM就是去找划分超平面，如何找呢？为了提高鲁棒性，这个平面必须满足，到正负样本点的距离尽可能大（平面到所有正样本点的最小距离要最大化，同理到所有负样本点的最小距离也要最大化）。

2、开始推导SVM

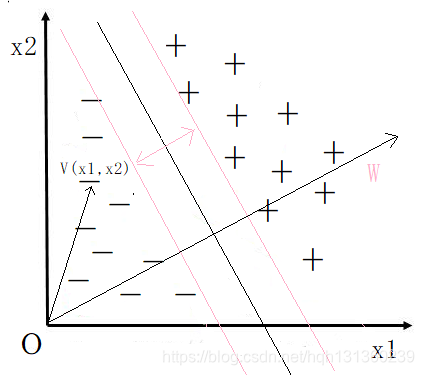

①如何找到这个分割超平面？我们用最简单的集合知识来证明。假设超平面的法向量为W。对于任意一个样本V(x1,x2)，那么我们假设向量V在向量W上的投影大于某一值C时，我们认定该样本为正样本，否者为负样本。

$W\cdot V\geq C$ -------------------------------------------(1)

通过变换（1）式可以写成下面形式（ $W\cdot V=\left \| W \right \| \cdot \left \|V \right \|\cdot \cos \Theta$ ）

$W\cdot V+B\geq 0$ -------------------------------------------(2)

刚刚（2）式只是判断样本点在超平面的哪一侧（针对测试集）

但是在训练时，如何体现超平面到正负样本的距离尽可能远？后面统称街宽。

$WX_{+}+B \geqslant 1$ --------------------------------------------(3)

$WX_{-}+B \leqslant -1$ ---------------------------------------------(4)

这里我们单侧街宽假设为1（SVM最大间隔假设），为什么是1？其实为任何一个值都行，数学中这样写方便计算。其实伸缩W可以同样让其化为1。

对（3）和（4）两边同时乘对应的 $y_{i}$

$y_{i}(WX_{+}+B) \geqslant 1$ $y_{i}$ 为+1

$y_{i}(WX_{-}+B) \geqslant 1$ $y_{i}$ 为-1

训练集需要满足的一个很重要的公式：

$y_{i}(Wx_{i}+B) \geqslant 1$ ------------------------------------（5）

现在就是来求街宽，那么很显然，在街边上的点，满足（5）式取等号的情况下。

那么街宽为 $(X_{+}+X_{-})$ 在法向量W上的投影，再归一化。 $(X_{+}+X_{-})$ 为图上红色的向量。

$Width=(x_{+}-x_{-})\cdot \frac{W}{\left \| W \right \|}$ -------------------------------------------------(6)

将（5）式取等，对于 $x_{+}$ 时， $y_{i}$ 为+1，对于 $x_{-}$ 时， $y_{i}$ 为-1，可求出 $x_{+}$ 和 $x_{-}$

$x_{+}=\frac{1-b}{w}$ -----------------------------------------------------------------------（7）

$x_{-}=\frac{-1-b}{w}$ --------------------------------------------------------------------（8）

将（7）和（8）带入到（6）式，可得

$Width= \frac{2}{\left \| W \right \|}$ -----------------------------------------------------------------（9）

求Width的最大值，那么通过转换，求 $\frac{1}{2}\left \| W \right \|^{2}$ 的最小值，方便求导。

$\begin{matrix} min \\ w,b \end{matrix} \left ( \frac{1}{2}\cdot \left \| W \right \|^{2}\right )$ --------------------------------------------------------------（10）

推导到这一步就已经完成了，就是一个凸二次规划问题，知道约束条件求极值；但是有没有更高效的办法呢？

②拉格朗日乘子法，拉格朗日对偶，KTT条件，SMO

哇，这是个是什么鬼，对于一个学渣而言，一脸懵逼。

拉格朗日乘子法：把原函数和约束条件构成一个新的函数，这样就得到了一个没有约束条件的新函数。

$\begin{matrix} min \\ w,b \end{matrix} \left ( \frac{1}{2}\cdot \left \| W \right \|^{2}\right )$ -----------------------------------------（10）原式

$y_{i}(Wx_{i}+B) -1\geqslant 0$ ----------------------------------------（5）约束条件

$L(w,b,\alpha )= \frac{1}{2}\cdot \left \| W \right \|^{2}- \sum_{i=1}^{N}\alpha _{i}(y_{i}(Wx_{i}+B) -1)$ ------------------（11）新式，拉格朗日函数 $\alpha _{i}\geq 0$

$\begin{matrix} max\\ \alpha \end{matrix} \left ( L(w,b,\alpha )\right ) \right$ -----------------------------------(12)若该式存在最大值，那么一定满足原式的约件

为什么？

对于构造的拉格朗日函数， $\alpha$ 为未知数时，存在最大值那么一定满足约束条件 $y_{i}(Wx_{i}+B) -1\geqslant 0$ ，否则最大值为无穷大。因此原式可以变换成以下形式。

$\begin{matrix} min \\ w,b\end{matrix}\left \{ \begin{matrix} max\\ \alpha \end{matrix} \left ( L(w,b,\alpha )\right ) \right \}$ -------------------------(13)通过变换，有约束的原式变成没有约束的该式

拉格朗日对偶：就是把min 和 max 交换一下

$\begin{matrix} max\\ \alpha \end{matrix}\left \{ \begin{matrix} min \\ w,b\end{matrix}( L(w,b,\alpha )) \right \}$ -----------------------（14）拉格朗日对偶

原问题的结果>=对偶问题的结果（弱对偶性，都成立）

证明：下面这个式子是已知的，广义拉格朗日函数对α求最大值，那么就是原式 $\frac{1}{2}\left \| W \right \|^{2}$ ；广义拉格朗日函数对w和b求最小值，一定是小于 $L(w,b,\alpha )\right )$ ，所有满足以下公式。

$P^{*}=\begin{matrix} min \\ w,b\end{matrix}(L(w,b,\alpha ))\leqslant L(w,b,\alpha )\leqslant \begin{matrix} max \\ \alpha\end{matrix}(L(w,b,\alpha ))=\frac{1}{2}\left \| W \right \|^{2}=Q^{*}$ ------------（15）

$P^{*}\leq Q^{*}$ ----------------------------------------------------------------------------------------------（16）

$\begin{matrix} max \\ \alpha\end{matrix}(P^{*})\leqslant \begin{matrix} min \\ w,b\end{matrix}(Q^{*})$ -----------------------------------------------------------------------（17）

原问题的结果=对偶问题的结果（强对偶性，Slater 条件）

若原始问题为凸优化问题，且存在严格满足约束条件的点w，b，这里的“严格”是指约束条件（5）式中的“≥”严格取到“＞”，则原始问题和对偶问题同解。也就是说如果原始问题是凸优化问题并且满足 Slater 条件的话，那么强对偶性成立。需要注意的是，这里只是指出了强对偶成立的一种情况，并不是唯一的情况。例如，对于某些非凸优化的问题，强对偶也成立。SVM 中的原始问题是一个凸优化问题（二次规划也属于凸优化问题），Slater 条件在 SVM 中指的是存在一个超平面可将数据分隔开，即数据是线性可分的。当数据不可分时，强对偶是不成立的，这个时候寻找分隔平面这个问题本身也就是没有意义了，所以对于不可分的情况预先加个 kernel 就可以了。（可以通过求解对偶问题来得到原始问题的解）
kTT条件：满足ktt条件，是最优值必须满足的条件（针对拉个lg）

$\begin{matrix} max\\ \alpha \end{matrix}\left \{ \begin{matrix} min \\ w,b\end{matrix}( L(w,b,\alpha )) \right \}$

现在主要的是操作上式，可以先计算min，必须满足kkt条件（kkt条件是针对构建的）。

①w和b偏导为0

$L(w,b,\alpha )= \frac{1}{2}\cdot \left \| W \right \|^{2}- \sum_{i=1}^{N}\alpha _{i}(y_{i}(Wx_{i}+B) -1)$ ------------（11）

$\frac{\partial L}{\partial W}=W-\sum_{i=1}^{N}\alpha _{i}y_{i}x_{i}=0$ -----------------------------------------(18)

详细参考，标量对向量求导

$\frac{\partial \frac{1}{2}\cdot \left \| W \right \|^{2}}{\partial W}=\frac{\partial (x1^{2}+x2^{2}+x3^{2}+...xn^{2})}{\partial (x1,x2,x3,...,xn)}=(x1,x2,x3,...,xn)=W$

$\frac{\partial L}{\partial B}=\sum_{i=1}^{N}\alpha _{i}y_{i}=0$ ------------------------------------------------------(19)

②互补松弛条件（就是极值必须满足后面的为0）

$\alpha_{i}\cdot (y_{i}(Wx_{i}+B)-1)=0$ -----------------------------------------(20)

③原约束条件

$y_{i}(Wx_{i}+B)-1 \geqslant 0$

$\alpha_{i} \geqslant 0$

（18）和（19）带入到（11）式中

$L(w,b,\alpha )= \frac{1}{2}\cdot \left \| W \right \|^{2}- \sum_{i=1}^{N}\alpha _{i}(y_{i}(Wx_{i}+B) -1)$ ------------------（21）

$L(w,b,\alpha )= \frac{1}{2} \sum_{i=1}^{N} \sum_{j=1}^{N}\alpha _{i}\alpha _{j}y_{i}y_{j}x_{i}x_{j}- \sum_{i=1}^{N}\alpha _{i}y_{i}x_{i}W-B\sum_{i=1}^{N}\alpha _{i}y_{i}+\sum_{i=1}^{N}\alpha$

$L(w,b,\alpha )=- \frac{1}{2} \sum_{i=1}^{N} \sum_{j=1}^{N}\alpha _{i}\alpha _{j}y_{i}y_{j}x_{i}x_{j}+\sum_{i=1}^{N}\alpha$ -----------------------------(22)

$\begin{matrix} max\\ \alpha \end{matrix}(- \frac{1}{2} \sum_{i=1}^{N} \sum_{j=1}^{N}\alpha _{i}\alpha _{j}y_{i}y_{j}x_{i}x_{j}+\sum_{i=1}^{N}\alpha)=\begin{matrix} min\\ \alpha \end{matrix}( \frac{1}{2} \sum_{i=1}^{N} \sum_{j=1}^{N}\alpha _{i}\alpha _{j}y_{i}y_{j}x_{i}x_{j}-\sum_{i=1}^{N}\alpha)$

$\begin{matrix} min\\ \alpha \end{matrix}( \frac{1}{2} \sum_{i=1}^{N} \sum_{j=1}^{N}\alpha _{i}\alpha _{j}y_{i}y_{j}x_{i}x_{j}-\sum_{i=1}^{N}\alpha)$ -----------------------(24)原问题转换成这个问题，约束条件是ktt条件

捋一捋思路：

带约束的原问题---->无约束的拉格朗日函数（两者等价）

无约束的拉格朗日函数---->对偶转换（需要证明是强对偶性，才等价）

对偶函数------->满足kkt条件（满足kkt条件的，才是最优解）

其实无论是原广义拉格朗日函数，还是拉格朗日对偶函数（只要满足kkt条件都是最优解，为了方便，进行一步拉格朗日对偶变换）

（例题1）正样本点 $x_{1}=(3,3)^{^{T}}$ ， $\dpi{120} \fn_cm x_{1}=(4,3)^{^{T}}$ ；负样本点 $x_{3}=(1,1)^{^{T}}$ ，求线性可分支持向量机。 $\tiny \begin{matrix} min\\ \alpha \end{matrix}( \frac{1}{2} \sum_{i=1}^{N} \sum_{j=1}^{N}\alpha _{i}\alpha _{j}y_{i}y_{j}x_{i}x_{j}-\sum_{i=1}^{N}\alpha)=\frac{1}{2}(18\alpha _{1}^{2}+25\alpha _{2}^{2}+2\alpha _{3}^{2}+42\alpha _{1}\alpha _{2}-12\alpha _{1}\alpha _{3}-14\alpha _{2}\alpha _{3})-\alpha _{1}-\alpha _{2}-\alpha _{3}$

kkt条件：

$W=\sum_{i=1}^{N}\alpha _{i}y_{i}x_{i}$

$\sum_{i=1}^{N}\alpha _{i}y_{i}=0$

$\alpha_{i}\cdot (y_{i}(Wx_{i}+B)-1)=0$

$y_{i}(Wx_{i}+B)-1 \geqslant 0$

$\alpha_{i} \geqslant 0$

根据kkt条件第二个， $\alpha _{1}+\alpha _{2}-\alpha _{3}=0$ 。 $\alpha _{3}=\alpha _{1}+\alpha _{2}$ 带入原式

$S(\alpha _{1},\alpha _{2})=4\alpha _{1}^{2}+\frac{13}{2}\alpha _{2}^{2}+10\alpha _{1}\alpha _{2}-2\alpha _{1}-2\alpha _{2}$

对 $\alpha _{1},\alpha _{2}$ 求偏导并令其为0， $S(\alpha _{1},\alpha _{2})$ 在点(1.5,-1)处去极值，但该点不满足约束条件 $\alpha _{2}\geqslant 0$ ；所有最小值应该在边界上，当 $\alpha _{1}= 0$ 时，最小值 $S(0,\frac{2}{13})=-\frac{2}{13}$ ，当 $\alpha _{2}= 0$ 时，最小值 $S(\frac{1}{4},0)=-\frac{1}{4}$ 。于是 $S(\alpha _{1},\alpha _{2})$ 在 $\alpha _{1}= \frac{1}{4}$ ， $\alpha _{2}= 0$ 达到最小值，此时的 $\alpha _{3}=\alpha _{1}+\alpha _{2}= \frac{1}{4}$ .
