如何进行晶体负载电容的调试

晶体为什么需要外接电容？

晶体的负载电容是晶体的一个重要参数。负载电容就是晶振起振的电容，这个负载电容决定着晶体是否可以在产品中正常起作用，外面并联的电容与晶体内部电容值相等，就可以让晶振发出谐振频率了。如下图是一个25MHz晶振的规格参数，其中负载电容的标称值15pF。所以这就要求在电路设计时参数选型时按照15pF的需求去设计。



如何选取正确的负载电容值？

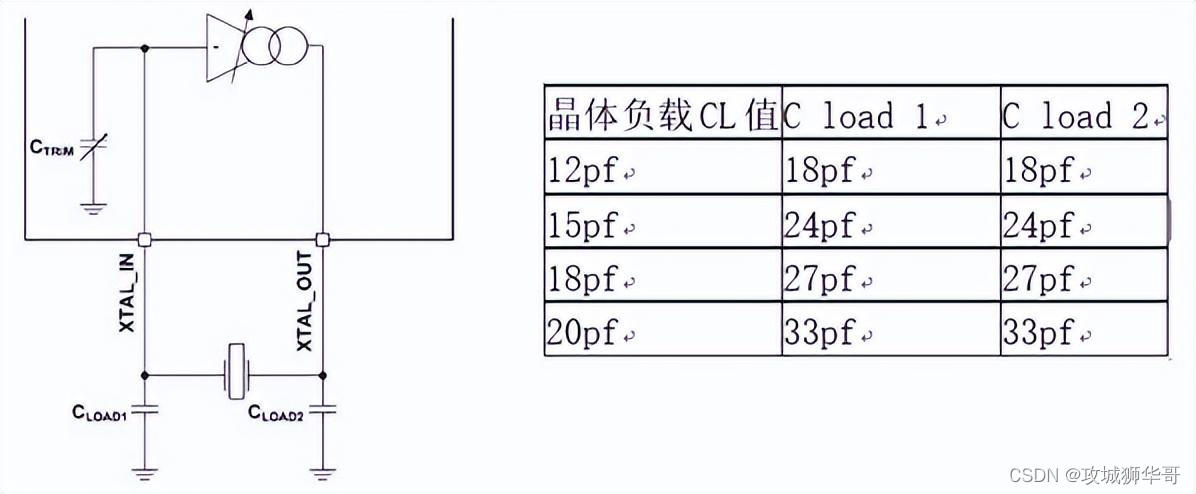

如下是晶体与负载电容以及芯片的连接图，可以看出来晶体是连接了两个负载电容，此处可能会产生两个误解：一个是晶体标注的负载电容是15pF，则两个电容都需要为15pF。另外一个是两个电容之和要和规格书中的标注的值相同，这些都是不正确的。

从下图可以看出来两个电容是并联关系，晶体的负载电容值的确定除了要考虑两颗电容并联后的结果以外，还要考虑板上的寄生电容的影响，根据经验会按照3-5pF进行补偿计算，实际还是要以测试实际测量输出频率的偏差来进一步调整负载电容的大小，两个负载电容的大小不要求值完全一样。

如下表格是按照寄生电容3pF进行计算的，比如，负载电容要求是15pF时，推荐选择C1和C2分别为24pF，并联后的值时12pF，再加上板上的寄生电容3pF，这样对于晶体来说就是12pF+3pF=15pF，刚好满足晶体规格书中的要求。



以上只是基于理论的计算，具体实际参数的选取还需要考虑一些细节因素，下面进行负载电容调试的介绍。

如何对晶体电路负载电容进行调试？
