本文介绍WPF中Path的强大功能，探讨如何利用Data属性结合基本元素创建复杂图形。通过标准语法和路径标记语法，理解Geometry子类如LineGeometry、RectangleGeometry等，并学习如何组合它们绘制几何图形。

路径（Path）可以说是WPF绘图中最强大的工具，一来是因为它完全可以代替其他几种图形，二来它可将直线、圆弧、贝斯二曲线等基本元素结合进来，形成更复杂的图形。路径最重要的一个属性是Data，Data的数据类型是Geometry（几何图形），而我们正是使用这个属性将一些基本的线段拼接起来，形成复杂的图形。
为Data属性赋值的语法有两种：一种是标签式的标准语法，另一种是专门用户绘制几何图形的“路径标记语法”。本节我们借助标准语法认识各种基本线段，和学习绘制几何图形的路径标记语法。
想要使用Path绘制图形，首先要知道几何图形数据是如何组合在Data属性中的。Path的Data属性是Geometry类，但Geometry类是个抽象类，所以我们不可能在XAML直接使用标签。

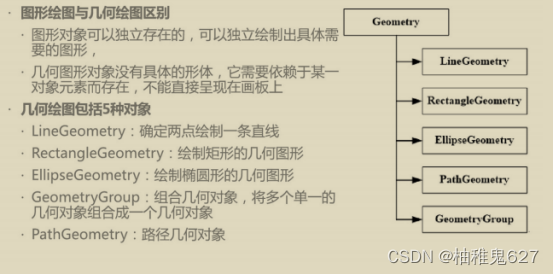

我们可以使用的是Geometry的子类。Geometry子类包括：
LineGeometry：直线几何图形。

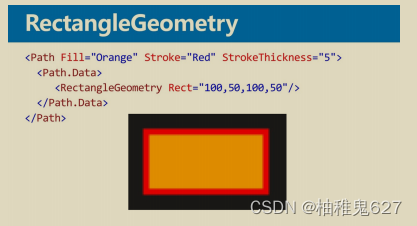

RectangleGeometry：矩形几何图形。

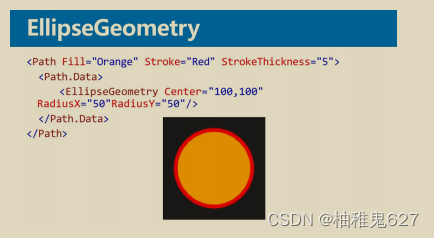

EllipseGeometry：椭圆几何图形。

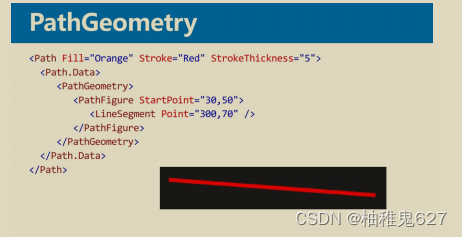

PathGeometry：路径几何图形。
StreamGeometry：PathGeometry的轻量级替代品，不支持Binding、动画等功能。
CombinedGeometry：由多个基本几何图形联合在一起，形成的单一几何图形。

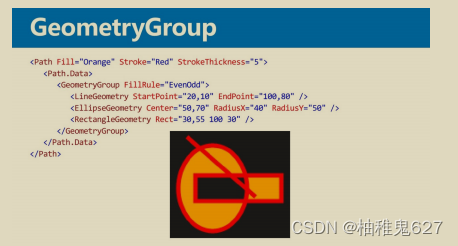

GeometryGruop：由多个基本几何图形组成在一起，形成的几何图形组。

几何绘图

在这里插入图片描述
