Flowable深入浅出-13 Flowable-BPMN操作流程之流程进展查看之流程图

背景

流程启动后，为了方便我们查看流程的进展，Flowable提供了流程图可以直观的查看流程的进展，本节我们主要研究流程图呈现的相关内容，可以直接显示流程的进展。

原理

流程的一些进展是活动Activity和连线组成的，我们如果能够找到流程经过了哪些节点，给节点画上边框的话就可以直观的看到流程的进展信息。

实现方案

Flowable的HistoryService提供了历史的查询服务，可以查询经过了哪些节点，进程的流程生成器ProcessDiagramGenerator，可以动态生成各种流程图，最后我们使用HttpServletResponse返回一个图像以供显示。

1. 流程是否完成功能
   流程完后使用历史服务查询，流程未结束使用运行时服务查询，所以我们先提供一个流程是否完成的API，如下：

 @Override
 public boolean isFinished(String processInstanceId) {
        return historyService.createHistoricProcessInstanceQuery().finished()
                .processInstanceId(processInstanceId).count() > 0;
    }

2. 流程通过使用ProcessDiagramGenerator完成流程图显示，具体实现如下：

@Override
 public void genProcessDiagram(HttpServletResponse httpServletResponse, String processId) {

        /**
         * 获得当前活动的节点
         */
        String processDefinitionId = "";
        if (this.isFinished(processId)) {// 如果流程已经结束，则得到结束节点
            HistoricProcessInstance pi = historyService.createHistoricProcessInstanceQuery().processInstanceId(processId).singleResult();

            processDefinitionId=pi.getProcessDefinitionId();
        } else {// 如果流程没有结束，则取当前活动节点
            // 根据流程实例ID获得当前处于活动状态的ActivityId合集
            ProcessInstance pi = runtimeService.createProcessInstanceQuery().processInstanceId(processId).singleResult();
            processDefinitionId=pi.getProcessDefinitionId();
        }
        List<String> highLightedActivitis = new ArrayList<String>();

        /**
         * 获得活动的节点
         */
        List<HistoricActivityInstance> highLightedActivitList =  historyService.createHistoricActivityInstanceQuery().processInstanceId(processId).orderByHistoricActivityInstanceStartTime().asc().list();

        for(HistoricActivityInstance tempActivity : highLightedActivitList){
            String activityId = tempActivity.getActivityId();
            highLightedActivitis.add(activityId);
        }

        List<String> flows = new ArrayList<>();
        //获取流程图
        BpmnModel bpmnModel = repositoryService.getBpmnModel(processDefinitionId);
        ProcessEngineConfiguration engconf = processEngine.getProcessEngineConfiguration();

        ProcessDiagramGenerator diagramGenerator = engconf.getProcessDiagramGenerator();
        InputStream in = diagramGenerator.generateDiagram(bpmnModel, "bmp", highLightedActivitis, flows, engconf.getActivityFontName(),
                engconf.getLabelFontName(), engconf.getAnnotationFontName(), engconf.getClassLoader(), 1.0, true);
        OutputStream out = null;
        byte[] buf = new byte[1024];
        int legth = 0;
        try {
            out = httpServletResponse.getOutputStream();
            while ((legth = in.read(buf)) != -1) {
                out.write(buf, 0, legth);
            }
        } catch (IOException e) {
            log.error("操作异常",e);
        } finally {
            IOUtils.closeQuietly(out);
            IOUtils.closeQuietly(in);
        }
    }

3. 控制器入口：

@RequestMapping(value = "processDiagram")
    public void genProcessDiagram(HttpServletResponse httpServletResponse, String processId) throws Exception {
        flowService.genProcessDiagram(httpServletResponse,processId);
    }

验证

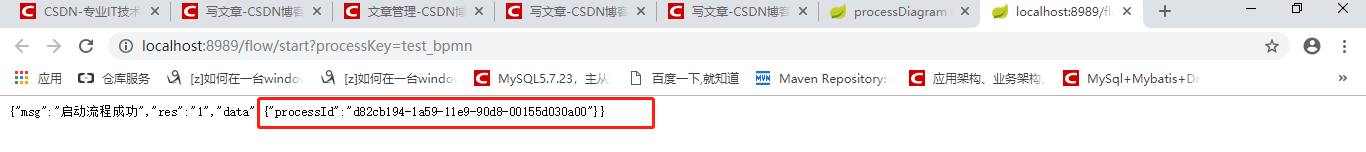

• 启动流程，输入上期的流程启动链接：http://localhost:8989/flow/start?processKey=test_bpmn，如下图所示：

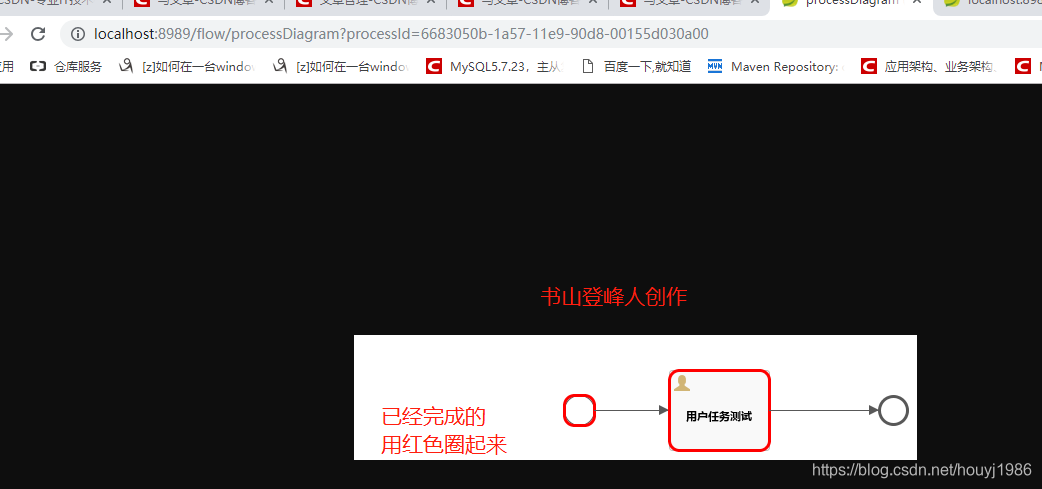

• 调用查看流程接口：http://localhost:8989/flow/processDiagram?processId=6683050b-1a57-11e9-90d8-00155d030a00，其中ProcessId为上图中显示的内容，最终结果如下图所示：

  注意：如果是PNG格式那么输出的是背景色是黑色，如果连接线上有字不容易看清楚，具体效果如下图:


代码下载

下载地址如下：https://download.youkuaiyun.com/download/houyj1986/10924371
