Flowable深入浅出-2 Flowable启动

Flowable部署包分析

• tomcat版本

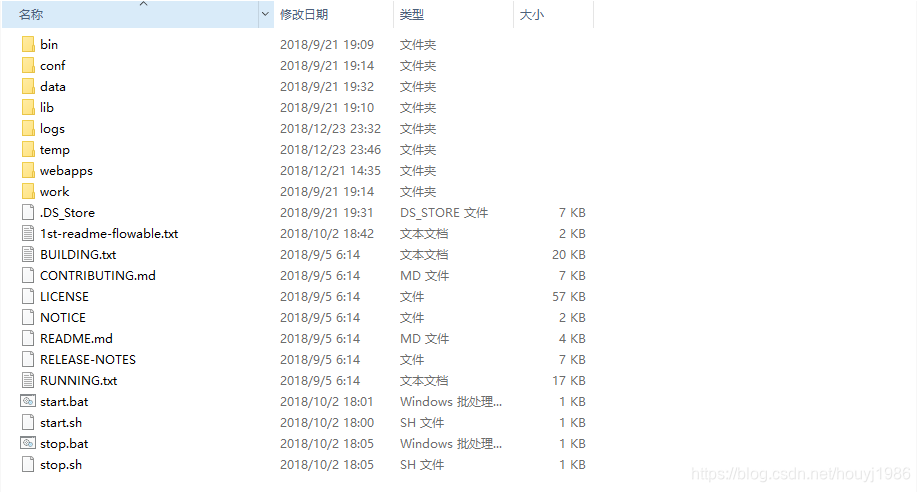

在上一节我们下载了Flowable的部署安装包，tomcat版本解压后如下：

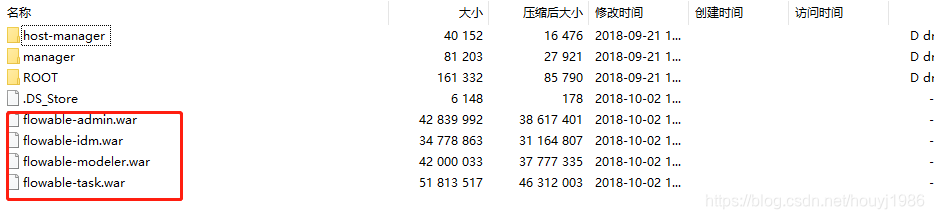

核心的代码在webapps下面，其中flowable的相关的代码包如下：

• flowable-idm.war :该服务主要集成了用户管理、权限管理、组管理、单点登录功能，是modeler等依赖的一个基础用户服务。

• flowable-modeler.war：核心的业务绘制模块，提供了一个Web化的编辑器，可以在线编辑业务流程，绘制业务表单，编辑决策表，发布应用程序，编写Case模型的功能。

• flowable-admin.war:管理端的程序，可以查询流程引擎、CMMN引擎、App引擎、表单引擎、DMN引擎、Content引擎的相关信息，并且提供一定的管理能力。

• flowable-task.war:任务管理程序，提供任务、流程、Case的启动停止能力，并且可以编辑任务的操作步骤。

• WAR版本

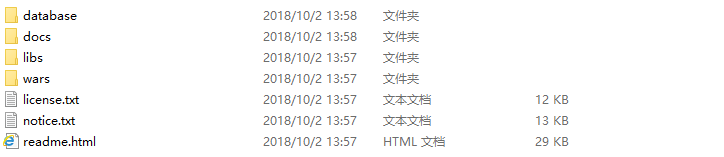

  WAR版本的目录结构如下：

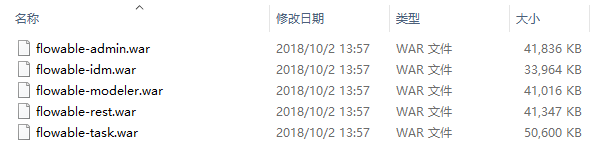

  程序包主要位于wars里面,wars的目录结构如下：

  war版本的目录里面多了一个flowable-rest.war，该功能主要提供对flowable的rest接口，rest通过统一的restful接口来服务，主要有部署管理、任务管理、流程管理等功能，可以不通过JAVA API来调用相关接口。
  以上的war包都需要通过idm包提供的用户单点登录服务，所以必须启动idm服务。

Flowable部署包启动

• tomcat版本

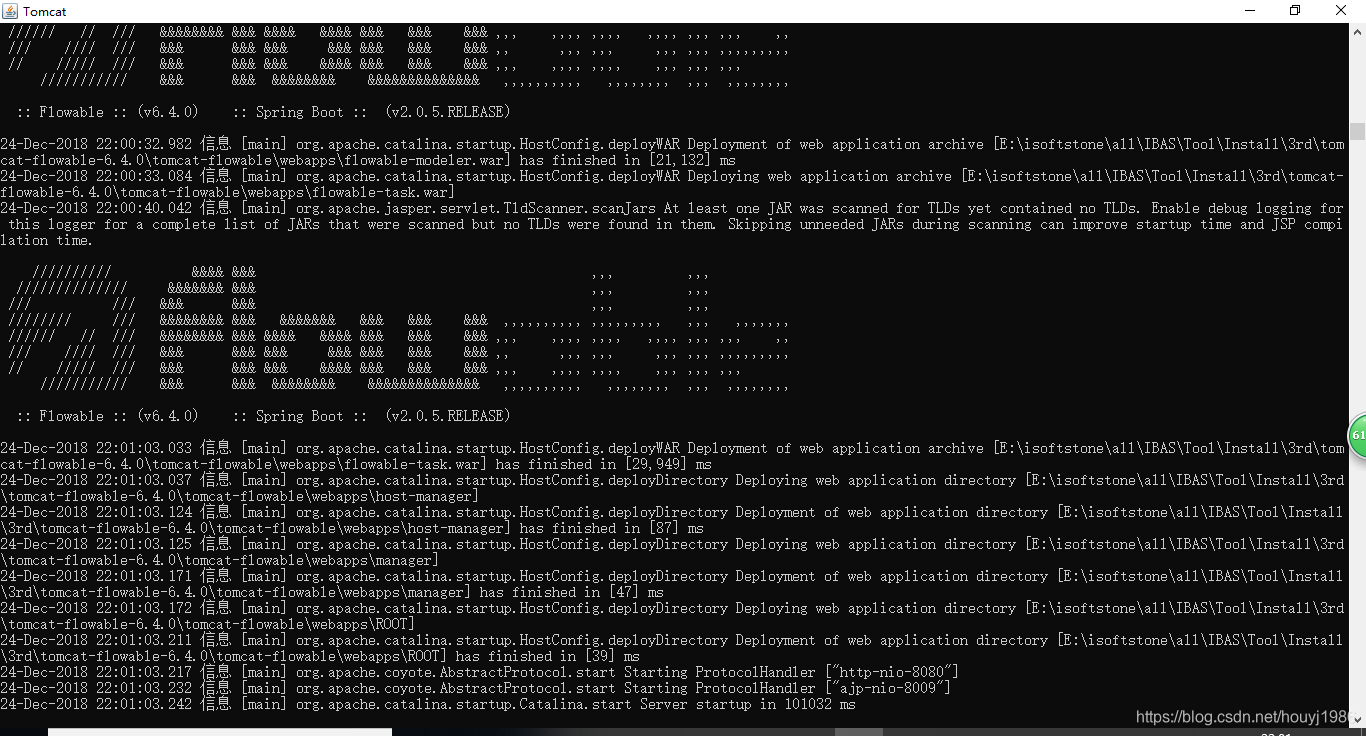

  tomcat版本比较简单，在下载的安装包中已经有了start.bat,单击启动即可，等待多个war包启动成功。

  注意tomcat的默认端口是8080，所有的服务都从8080可以进入。
• war版本
  由于Flowable集成了springboot，war版本通过jar -jar 就可以完成启动。

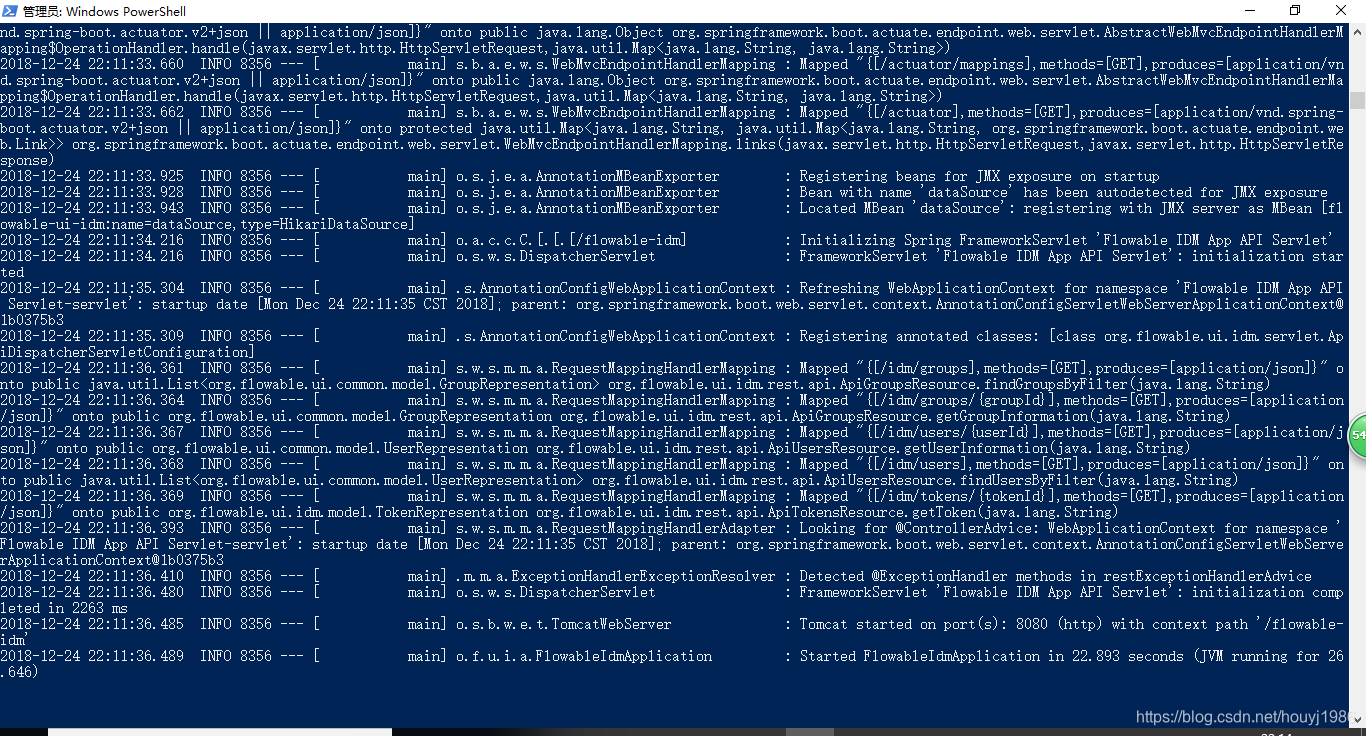

  （1）启动flowable-idm java -jar .\flowable-idm.war启动如下图所示，默认端口8080：

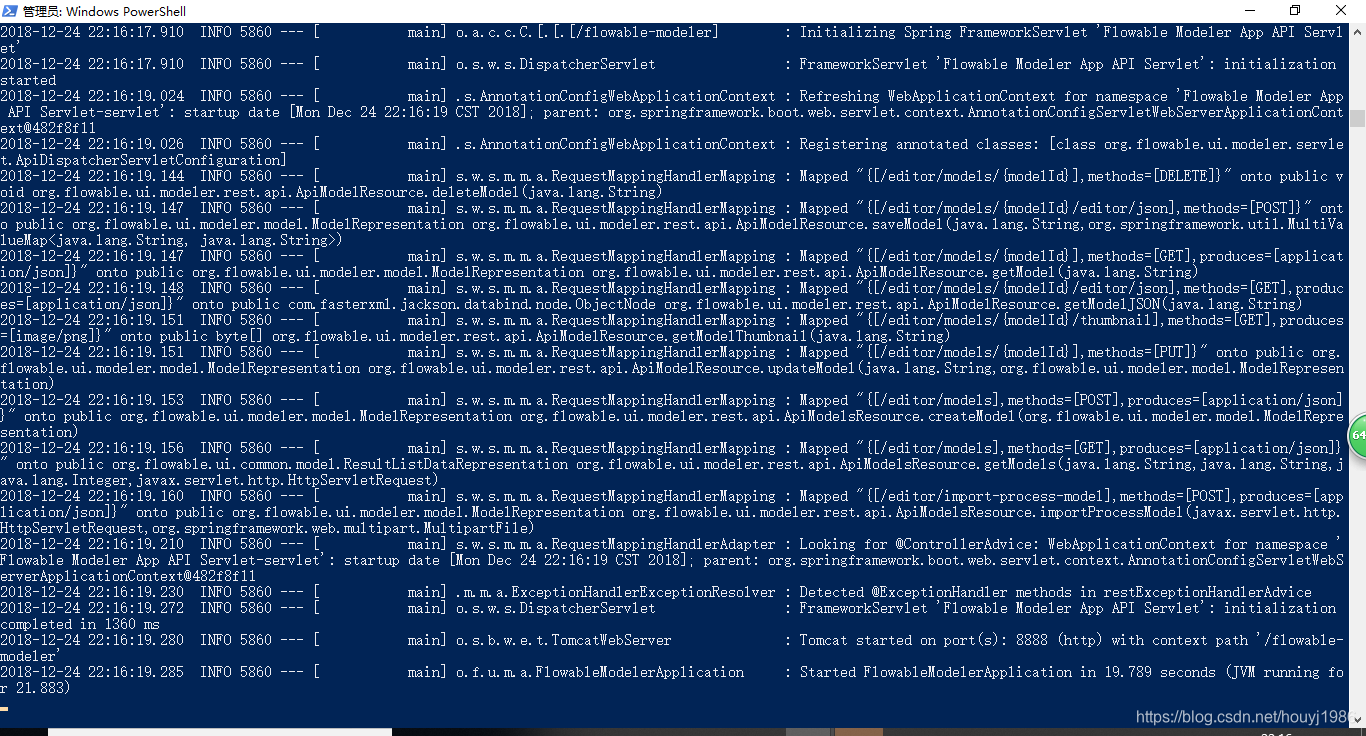

  （2）启动flowable-modeler，java -jar .\flowable-modeler.war，默认端口8888

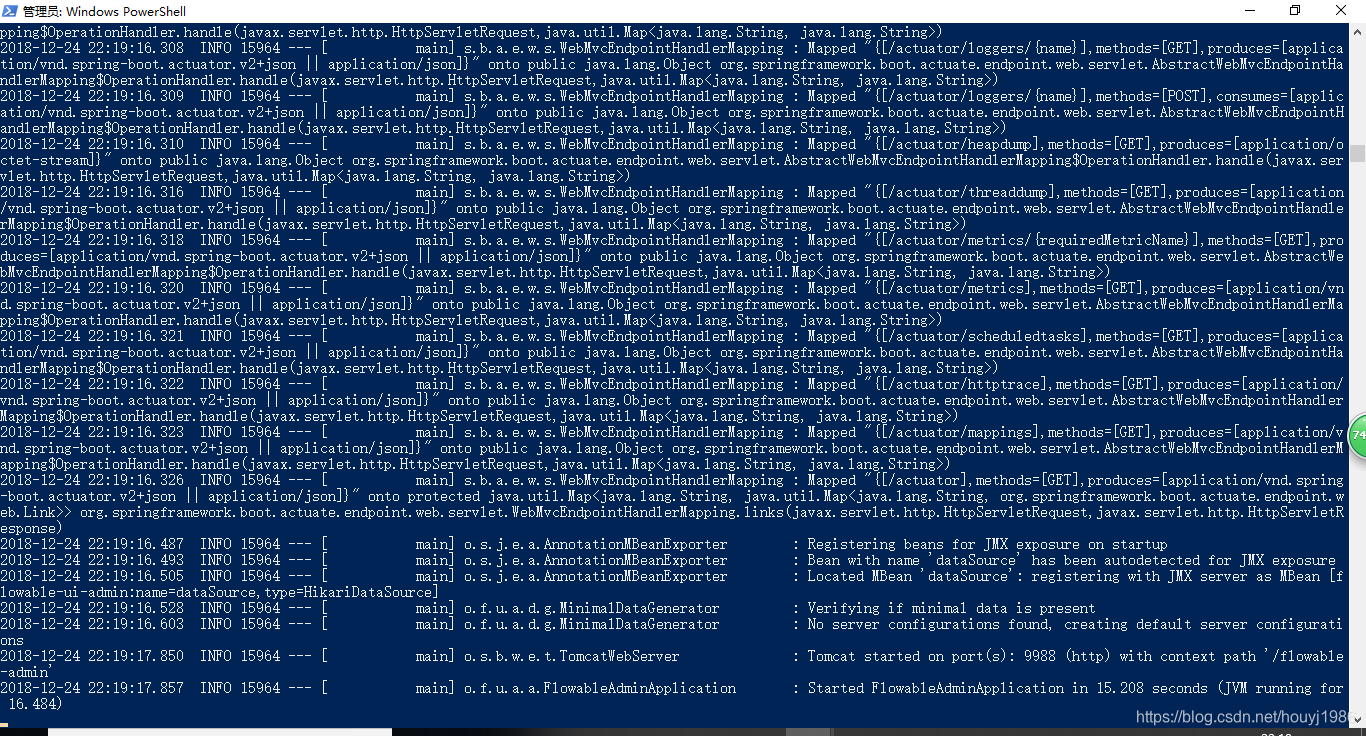

  （3）启动flowable-admin管理程序，默认端口为9988,java -jar flowable-admin.war 启动如下图所示

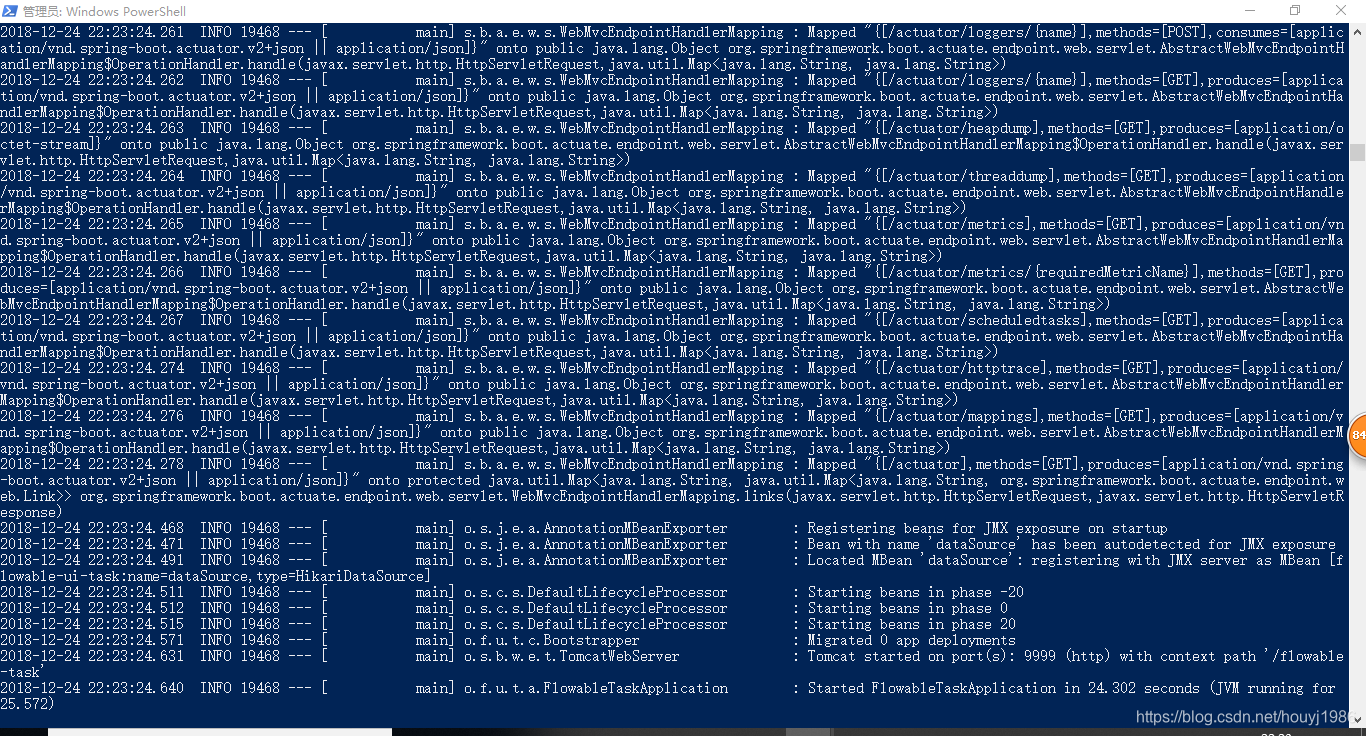

  (4)启动flowable-task，任务管理程序的默认端口是9999，java -jar flowable-task.war 启动过程如下图所示

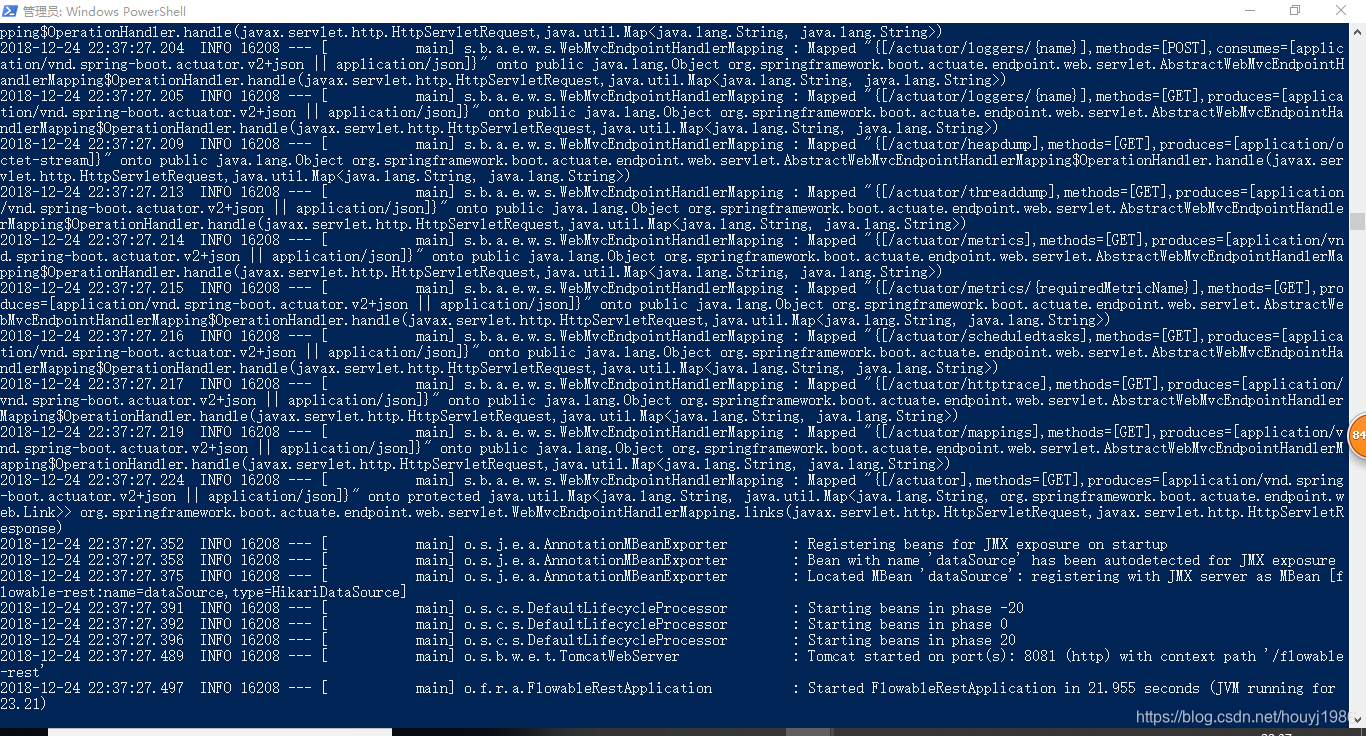

  （5）启动flowable-rest,rest服务程序的默认端口是8080,主要提供通过rest-api（JSON格式）来访问flowable的能力。通过java -jar flowable-rest.war启动如下：（注意和UI冲突可以停止idm服务,也可以指定端口启动 后面加上参数 --server.port=8081）

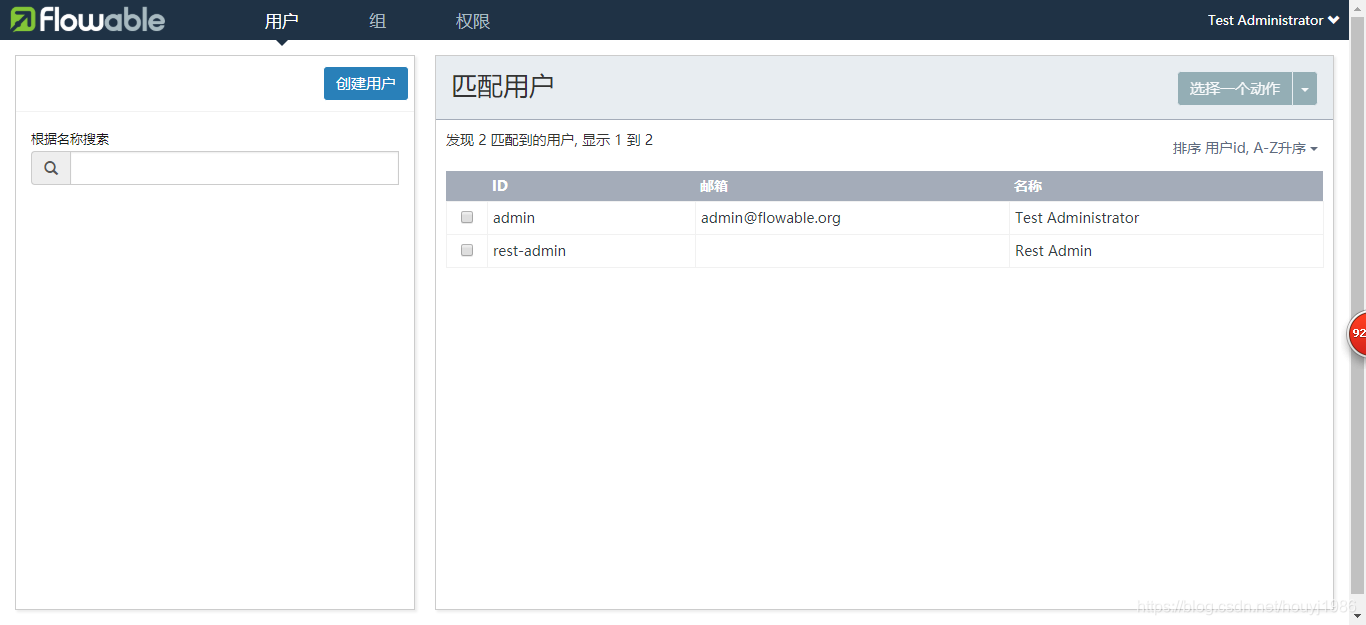

  启动后，我们可以进入页面查看UI，先爆一张图，后面我们会详细介绍每个Web服务的相关功能。
