流媒体协议RTMP解析

RTMP是Real Time Messaging Protocol（实时消息传输协议）的首字母缩写。该协议基于TCP，是一个协议族，包括RTMP基本协议及RTMPT/RTMPS/RTMPE等多种变种。RTMP是一种设计用来进行实时数据通信的网络协议，主要用来在Flash/AIR平台和支持RTMP协议的流媒体/交互服务器之间进行音视频和数据通信。

RTMP协议是一个互联网五层体系结构中应用层的协议。RTMP协议中基本的数据单元称为消息（Message）。当RTMP协议在互联网中传输数据的时候，消息会被拆分成更小的单元，称为块（Chunk）。

一、定义

• Payload(载荷)：包含于一个数据包中的数据，例如音频采样或者视频压缩数据。
• Packet(数据包)：一个数据包由固定头和载荷数据构成。一些底层协议可能会要求对数据包进行封装。
• Port(端口)：TCP/IP使用小的正整数对端口进行标识。OSI传输层使用的运输选择器 (TSEL) 相当于端口。
• Transport address(传输地址)：用以识别传输层端点的网络地址和端口的组合，例如一个IP地址和一个TCP端口。
• Message stream(消息流)：通信中消息流通的一个逻辑通道。
• Message stream ID(消息流ID)：每个消息有一个关联的ID，使用ID可以识别出该消息属于哪个消息流。
• Chunk(块)：消息的一段。消息在网络发送之前被拆分成很多小的部分。块按照时间戳的顺序进行端到端的传输。
• Chunk stream(块流)：通信中允许块流向一个特定方向的逻辑通道。块流可以从客户端流向服务器，也可以从服务器流向客户端。
• Chunk stream ID(块流 ID)：每个块有一个关联的ID，使用ID可以识别出该块属于哪个块流。
• Multiplexing(合成)：将独立的音频/视频数据合成为一个连续的音频/视频流，这样就可以同时发送视频和音频了。
• DeMultiplexing(分解)：Multiplexing 的逆向处理，将交叉的音频和视频数据还原成原始音频和视频数据的格式。
• Remote Procedure Call(RPC 远程方法调用)：允许客户端或服务器调用对端的一个子程序或者程序的请求。
• Metadata(元数据)：关于数据的描述。比如电影的 metadata 包括电影标题、持续时间、创建时间等等。
• Application Instance (应用实例)：应用实例运行于服务器上，客户端可连接这个实例并发送连接请求，连接服务器。
• Action Message Format (AMF，操作消息格式)：AMF是Adobe独家开发出来的通信协议，它采用二进制压缩，序列化、反序列化、传输数据，从而为Flash 播放器与Flash Remoting网关通信提供了一种轻量级的、高效能的通信方式。如下图所示。

AMF的初衷只是为了支持Flash ActionScript的数据类型，目前有两个版本：AMF0和AMF3。AMF从Flash MX时代的AMF0发展到现在的AMF3。AMF3用作Flash Playe 9的ActionScript 3.0的默认序列化格式，而AMF0则用作旧版的ActionScript 1.0和2.0的序列化格式。在网络传输数据方面，AMF3比AMF0更有效率。AMF3能将int和uint对象作为整数（integer）传输，并且能序列化 ActionScript 3.0才支持的数据类型, 比如ByteArray，XML和Iexternalizable。

二、RTMP规范简单分析

RTMP协议是一个互联网TCP/IP五层体系结构中应用层的协议。RTMP协议中基本的数据单元称为消息（Message）。当RTMP协议在互联网中传输数据的时候，消息会被拆分成更小的单元，称为消息块（Chunk）。

1. 消息

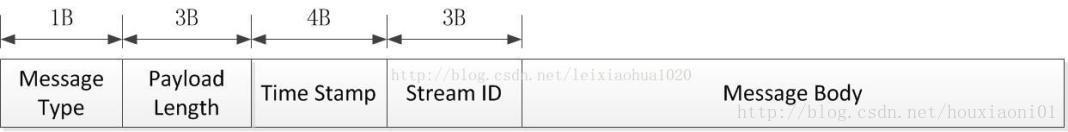

消息是RTMP协议中基本的数据单元。不同种类的消息包含不同的Message Type ID，代表不同的功能。RTMP协议中一共规定了十多种消息类型，分别发挥着不同的作用。例如，Message Type ID在1-7的消息用于协议控制，这些消息一般是RTMP协议自身管理要使用的消息，用户一般情况下无需操作其中的数据。Message Type ID为8，9的消息分别用于传输音频和视频数据。Message Type ID为15-20的消息用于发送AMF编码的命令，负责用户与服务器之间的交互，比如播放，暂停等等。消息首部（Message Header）有四部分组成：标志消息类型的Message Type ID，标志消息长度的Payload Length，标识时间戳的Timestamp，标识消息所属媒体流的Stream ID。消息的报文结构如图3所示。

　　　　　　　　　　　　　　　　　　　　　消息

2. 消息块

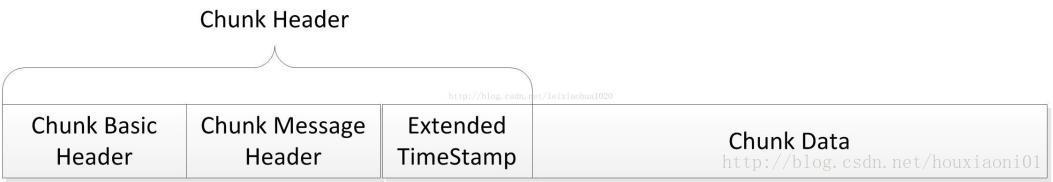

在网络上传输数据时，消息需要被拆分成较小的数据块，才适合在相应的网络环境上传输。RTMP协议中规定，消息在网络上传输时被拆分成消息块（Chunk）。消息块首部（Chunk Header）有三部分组成：用于标识本块的Chunk Basic Header，用于标识本块负载所属消息的Chunk Message Header，以及当时间戳溢出时才出现的Extended Timestamp。消息块的报文结构如图4所示。

　　　　　　　　　　　　　　　　　　　　　消息块

3. 消息分块

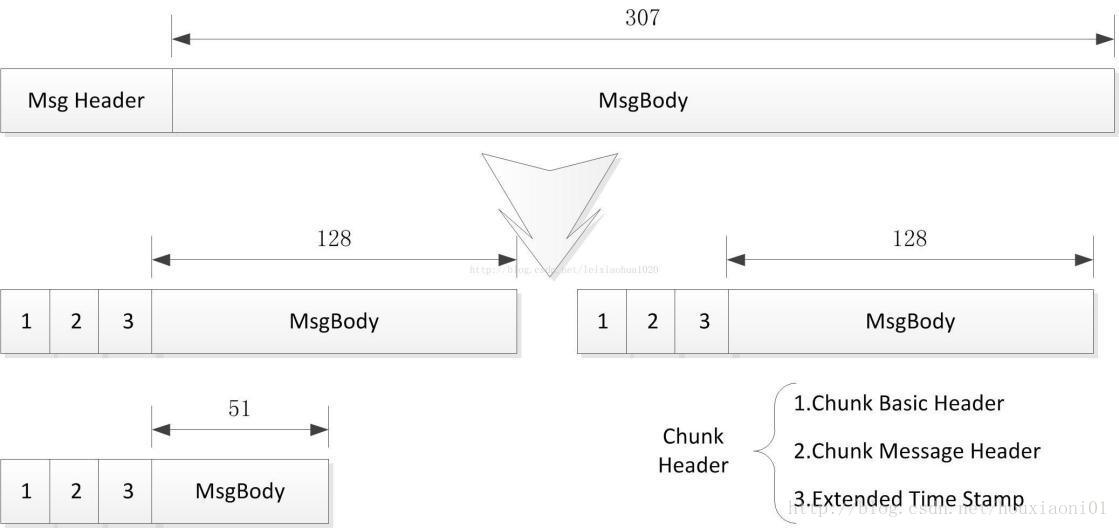

在消息被分割成几个消息块的过程中，消息负载部分（Message Body）被分割成大小固定的数据块（默认是128字节，最后一个数据块可以小于该固定长度），并在其首部加上消息块首部（Chunk Header），就组成了相应的消息块。消息分块过程如图5所示，一个大小为307字节的消息被分割成128字节的消息块（除了最后一个）。

　　　　　　　　　　　　　　　　　　　RTMP分块

RTMP传输媒体数据的过程中，发送端首先把媒体数据封装成消息，然后把消息分割成消息块，最后将分割后的消息块通过TCP协议发送出去。接收端在通过TCP协议收到数据后，首先把消息块重新组合成消息，然后通过对消息进行解封装处理就可以恢复出媒体数据。

三、RTMP流媒体播放过程

本文描述了从打开一个RTMP流媒体到视音频数据开始播放的全过程。

注意：RTMP中的逻辑结构

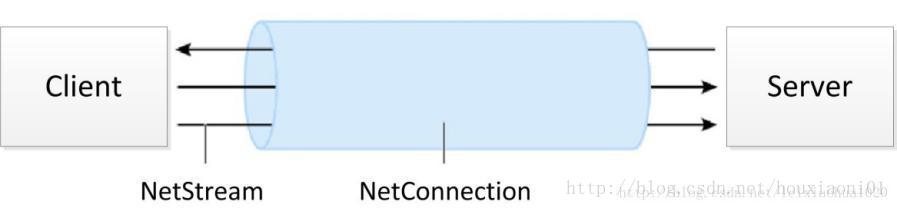

RTMP协议规定，播放一个流媒体有两个前提步骤：第一步，建立一个网络连接（NetConnection）；第二步，建立一个网络流（NetStream）。其中，网络连接代表服务器端应用程序和客户端之间基础的连通关系。网络流代表了发送多媒体数据的通道。服务器和客户端之间只能建立一个网络连接，但是基于该连接可以创建很多网络流。他们的关系如图所示：

1. 简要介绍

RTMP连接都是以握手作为开始的。建立连接阶段用于建立客户端与服务器之间的“网络连接”；建立流阶段用于建立客户端与服务器之间的“网络流”；播放阶段用于传输视音频数据。

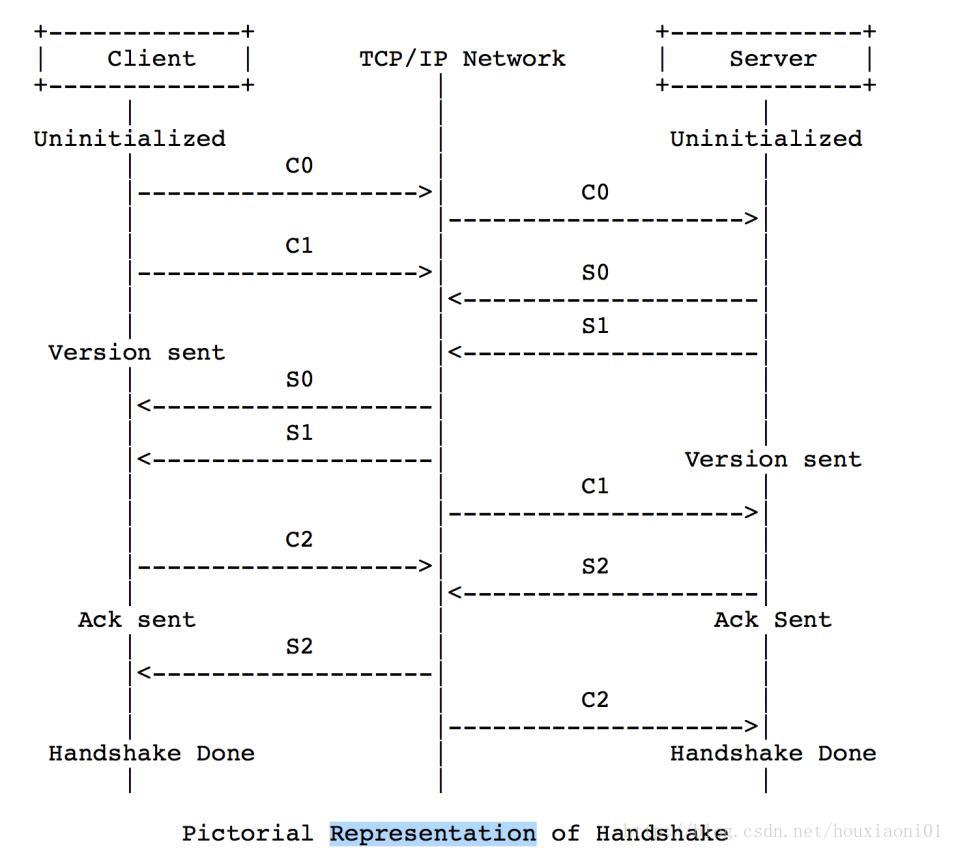

2. 握手（HandShake）

一个RTMP连接以握手开始，双方分别发送大小固定的三个数据块

1. 握手开始于客户端发送C0、C1块。服务器收到C0或C1后发送S0和S1。
2. 当客户端收齐S0和S1后，开始发送C2。当服务器收齐C0和C1后，开始发送S2。
3. 当客户端和服务器分别收到S2和C2后，握手完成。

　　　　　　　　　　　　　　　　　　握手

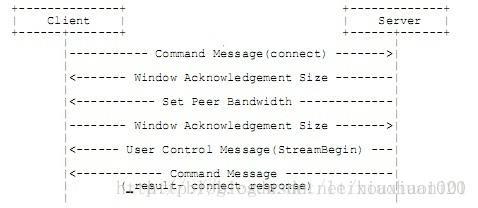

3.建立网络连接（NetConnection）

1. 客户端发送命令消息中的“连接”(connect)到服务器，请求与一个服务应用实例建立连接。
2. 服务器接收到连接命令消息后，发送确认窗口大小(Window Acknowledgement Size)协议消息到客户端，同时连接到连接命令中提到的应用程序。
3. 服务器发送设置带宽(Set Peer Bandwidth)协议消息到客户端。
4. 客户端处理设置带宽协议消息后，发送确认窗口大小(Window Acknowledgement Size)协议消息到服务器端。
5. 服务器发送用户控制消息中的“流开始”(Stream Begin)消息到客户端。
6. 服务器发送命令消息中的“结果”(_result)，通知客户端连接的状态。

　　　　　　　　　　　　　　建立连接

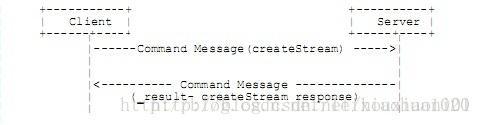

4. 建立网络流（NetStream）

1. 客户端发送命令消息中的“创建流”（createStream）命令到服务器端。
2. 服务器端接收到“创建流”命令后，发送命令消息中的“结果”(_result)，通知客户端流的状态。

　　　　　　　　　　　　　　建立流

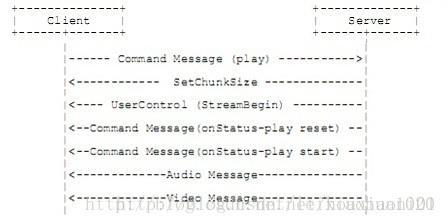

5. 播放（Play）

1. 客户端发送命令消息中的“播放”（play）命令到服务器。
2. 接收到播放命令后，服务器发送设置块大小（ChunkSize）协议消息。
3. 服务器发送用户控制消息中的“streambegin”，告知客户端流ID。
4. 播放命令成功的话，服务器发送命令消息中的“响应状态”NetStream.Play.Start & NetStream.Play.reset，告知客户端“播放”命令执行成功。
5. 在此之后服务器发送客户端要播放的音频和视频数据。

　　　　　　　　　　　　　播放流
