Android Studio的XML文件中shape标签的用法4-3

在《Android Studio的xml文件中shape标签的用法4-1》和

《Android Studio的xml文件中shape标签的用法4-2》中提到了shape标签的子元素的使用方法，通过这些子元素，可以实现对所绘图形的线条、颜色、大小等进行控制。shape标签的属性android:shape可以实现对所绘图形的形状进行控制。通过android:shape，可以绘制直线、椭圆（圆形）、矩形和环形。

1 绘制直线

在Android Studio中创建drawable资源文件，并将root tags设置为“shape”，创建文件的详细方法参考《Android Studio的xml文件中shape标签的用法4-1》。

将android:shape的值设置为“line”，即可绘制直线，如图1所示。

图1 绘制直线代码

其中，android:shape控制绘制的形状（图1①），stroke子元素控制绘制图形的线条，width表示线条的宽度，color表示线条的颜色，详见《Android Studio的xml文件中shape标签的用法4-2》。

之后，将主界面的布局文件的background属性设置为该drawable资源，如图2所示。

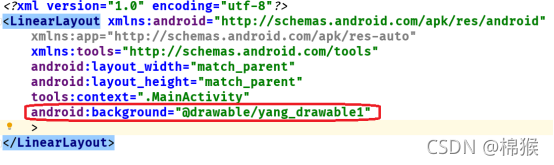

图2 设置布局文件的background

其中，yang_drawable1即为创建drawable资源文件。程序运行的效果如图3所示。

图3 运行效果图

2 绘制椭圆（圆形）

2.1 绘制椭圆

将android:shape的值设置为“oval”，即可绘制椭圆，如图4所示。

图4 绘制椭圆代码

其中，将shape的值是oval，表示绘制椭圆（图4①）；size子元素指定了椭圆的宽度和高度（图4②），size子元素的详细使用方法，请参考《Android Studio的xml文件中shape标签的用法4-2》。

此时，还需要更改主界面布局文件的属性，如图5所示。

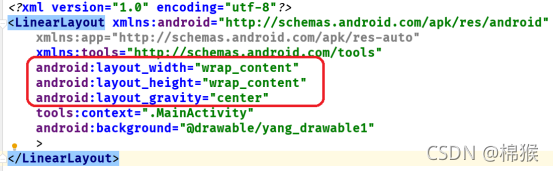

图5 主界面布局文件属性

其中，将主界面的宽度和高度属性设置为“wrap_content”，否则无法设置椭圆的宽度和高度；android:layout_gravity的值设置为“center”，表示椭圆居中显示，如图6所示。

图6 运行效果图

2.2 绘制圆形

圆形可以看作是椭圆的特殊形态，即此时椭圆的宽度和高度相等，如图7所示。

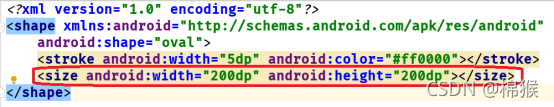

图7 绘制圆形的代码

 其中，shape的值依然是“oval”，而宽度和高度相等，都是200dp，绘制圆形的效果如图8所示。

图8 运行效果图
