（已解决）解决串口通讯中第一个字节丢失的问题

• 学习目标：

  1.串口通讯中的收发数据的整个流程

  项目场景：

  1.发送数据丢失第一个字节

  ---

  问题描述：

•      for(i=0;i<8;i++)
      {
        USART_SendData8(USART1,pData[i]);
        while(USART_GetFlagStatus(USART1, USART_FLAG_TXE)==RESET);//等待发送完成
      } //使用USART_FLAG_TC标志位，第一个字节被覆盖丢失。使用USART_FLAG_TXE数据完整接受USART_FLAG_TC与 USART_FLAG_TXE之间在发送数据帧是的区别

• USART_FLAG_TXE： 发送数据寄存器空标志位
• USART_FLAG_TC： 发送移位寄存器发送完成标志位（意味着发送数据寄存器与发送移位寄存器都为空，整个数据已在TX线上传输）
•

• USART_FLAG_TXE的用途：

        当发送数据寄存器中的数据已经取完了，该标志位就会被置1，从而引发该事件的中断。所以，其实USART_FLAG_TXE就是用来标志一个事件的，通过它的值可以知道该事件有没有发生（即发送数据寄存器中的数据有没有被取走）

  USART_FLAG_TC的用途：

      当发送移位寄存器里的每个字节通过TX脚一位一位发送出去之后，该标志位值就会被置1。通过这个标志位的值可以判断发送移位寄存器里的数据有没有被全部发送出去；

  USART_FLAG_TXE和USART_FLAG_TC之间的联系：

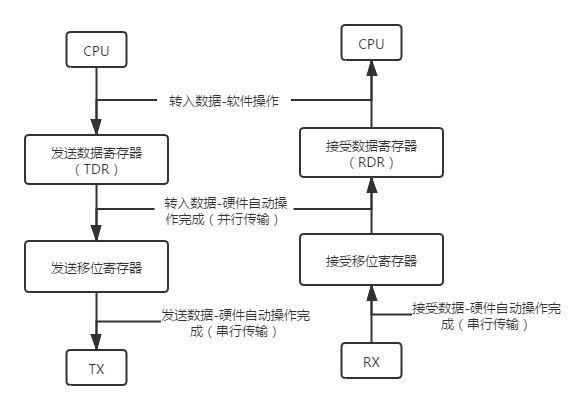

  结合上面流程图来进行说明，实际上发送移位寄存器通过TX脚发送数据这个过程是比较耗时的，所以在此过程进行时，可通过判断当USART_FLAG_TXE = 1，即发送数据寄存器里的数据已被全部转入发送移位寄存器时，就让CPU往发送数据寄存器转入新的数据。
  当发送移位寄存器把数据帧全部发送出去之后，可通过判断USART_FLAG_TC = 1，证明数据帧的最后一个字节都已经通过TX脚发送完了

• ---

  原因分析：

       猜测，也许是因为某个特殊原因，使第二个数据覆盖了首个数据，使得首个数据丢失。

       假设：在执行在传输第一个字节时，USART的 TC 状态位==SET，那么就会紧接着传输第二个字节，也就有可能发生数据的覆盖。  于是在发送传输前先清除USART的 TC 状态位，USART_ClearFlag(USART1,USART_FLAG_TC);

      添加之后程序第一个字节成功收到。

   解决途径：
• 6、查阅参考手册，找到这样一句话：
        TC：发送完成
        当包含有数据的一帧发送完成后，由硬件将该位置位。如果USART_CR1中的TCIE为1，则产生中断。由软件序列清除该位(先读USART_SR，然后写入USART_DR)。TC位 也可以通过写入0来清除，只有在多缓存通讯中才推荐这种清除程序。
•
•       0：发送还未完成；1：发送完成。
  7、注意到这一句：由软件序列清除该位(先读USART_SR，然后写入USART_DR)。 也就是说，要先read USART_SR,然后write USART_DR，才能完成TC状态位的清除。而硬件复位后，串口发送的首个数据之前没有read SR的操作，是直接write DR，也就是说，TC没有被清除掉。 说明我们前面的猜测是对的。
  8、那么，应该把在传输第一个字节前面加：USART_ClearFlag(USART1,USART_FLAG_TC); 改为USART_GetFlagStatus(USART1, USART_FLAG_TC);，应该也能消除错误。测试后证实，确实如此，在发送首个数据之前，先读取一下USART_SR，那么就不会出现首个数据丢失的情况了。
• 9、总结：硬件复位后，串口发送首个数据之前，先读取一下USART_SR，则能够保证首个数据发送时，不出现覆盖的情况。当然，也有别的方法，比如先清除TC状态位，或是，在write USART_DR之后，加入一个小延时，让数据发送完毕，应该也能间接排除这个错误



•
