IDEA画UML类图

第一步(IDEA下载画图插件)

PlantUML Integration 插件可以支持画图

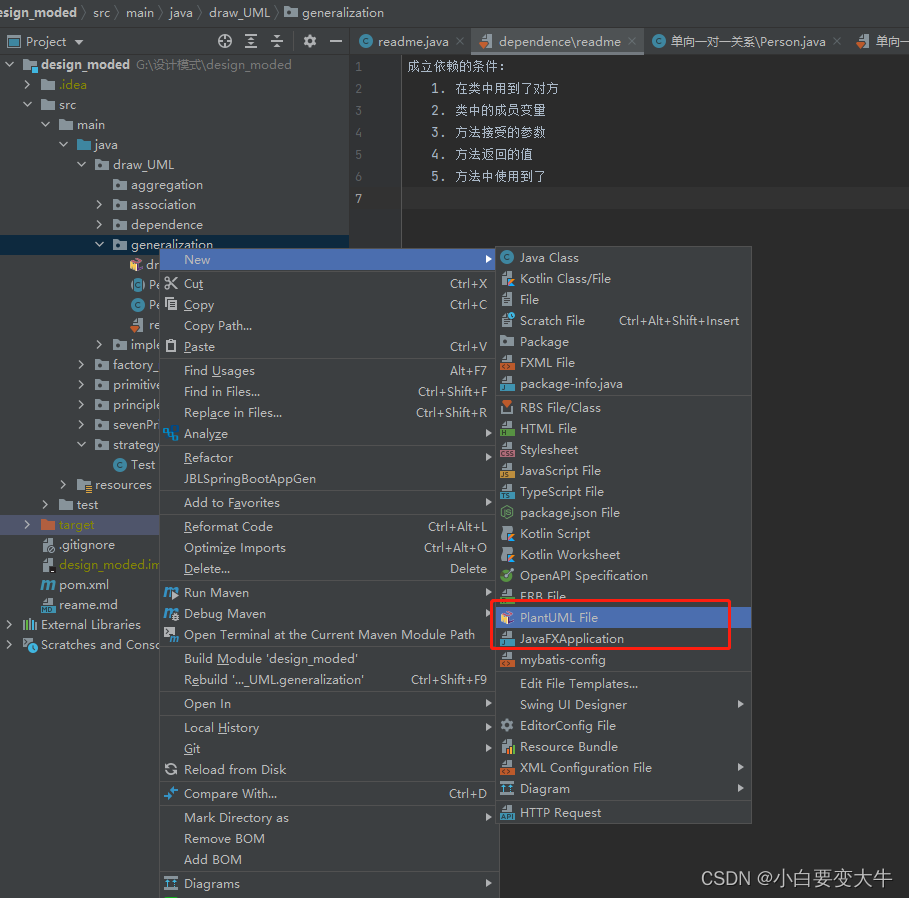

第二步(创建类图文件)

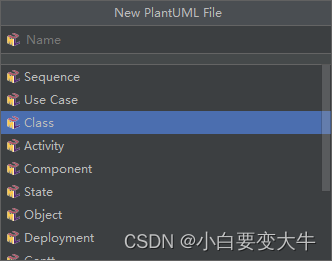

点击之后会让选择



选择class即可

类图的语法

在画类图的时候分为五种

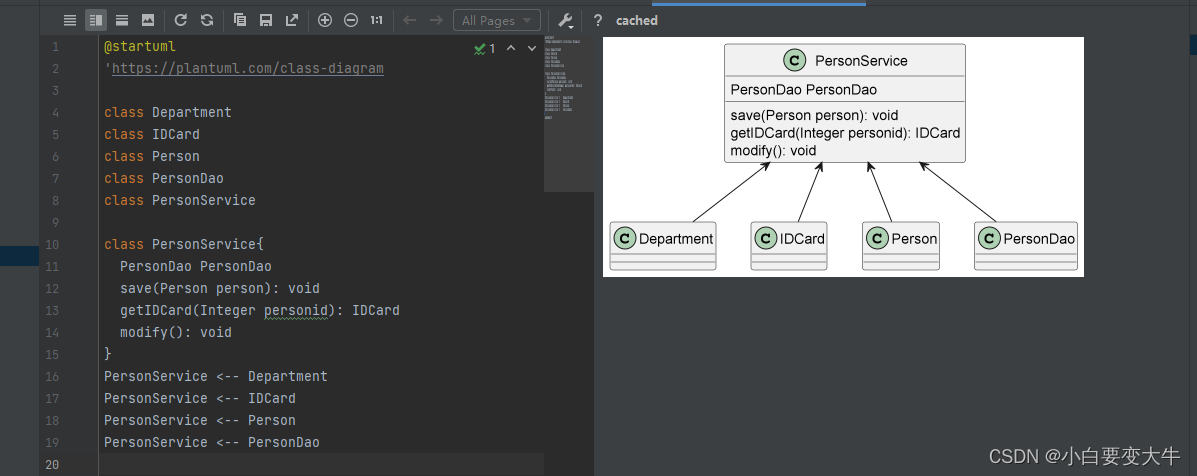

1. 依赖

依赖分为好多种, 作为成员变量,作为方法的入参和出参,在类中使用到了,在方法中使用到了

语法: -->

使用的图标为 ——>

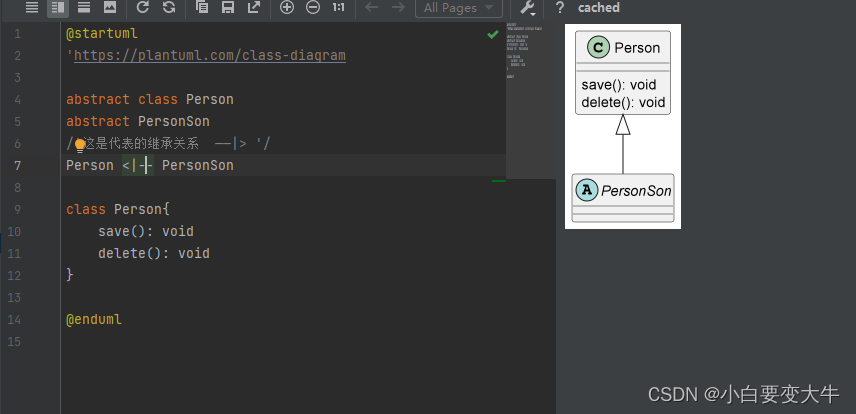

2. 泛型(继承)

语法:- -|>

使用的图标为 ——|>

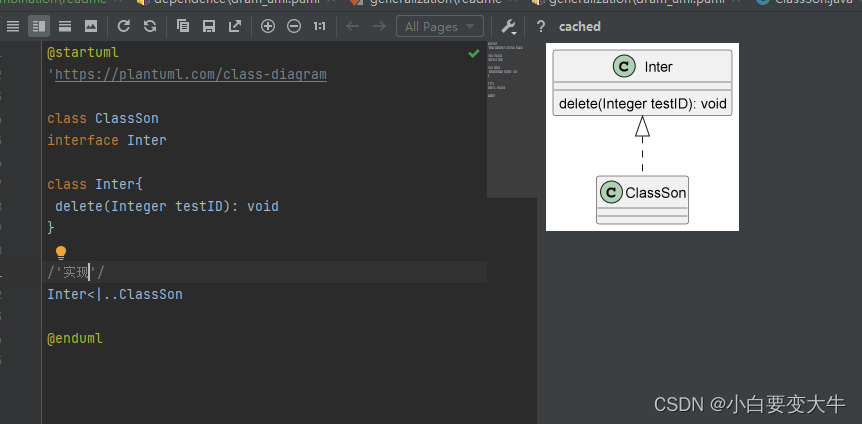

3. 实现

语法:- ->

使用的图标为 ..|>

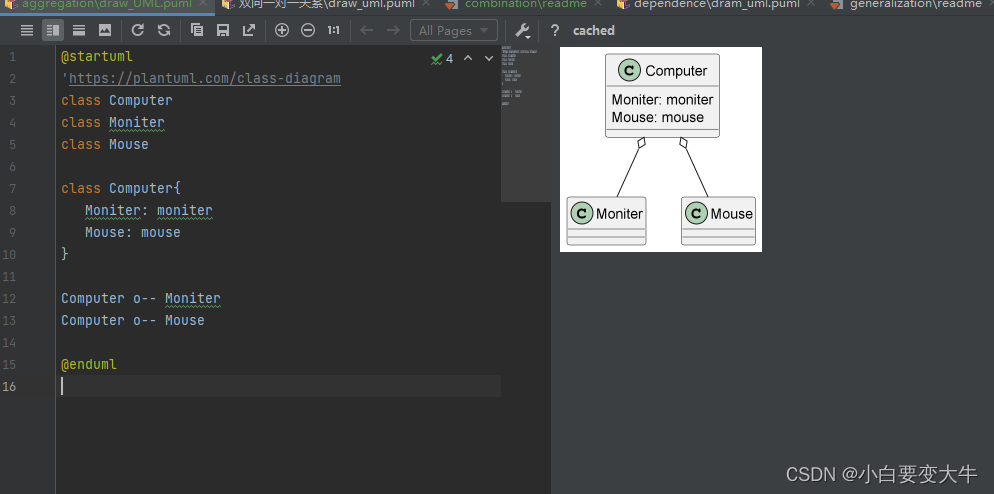

4. 聚和

聚合就是虽然关联了这个类,但是也不是必须要使用这个类

语法:o --

使用的图标为 ——<>

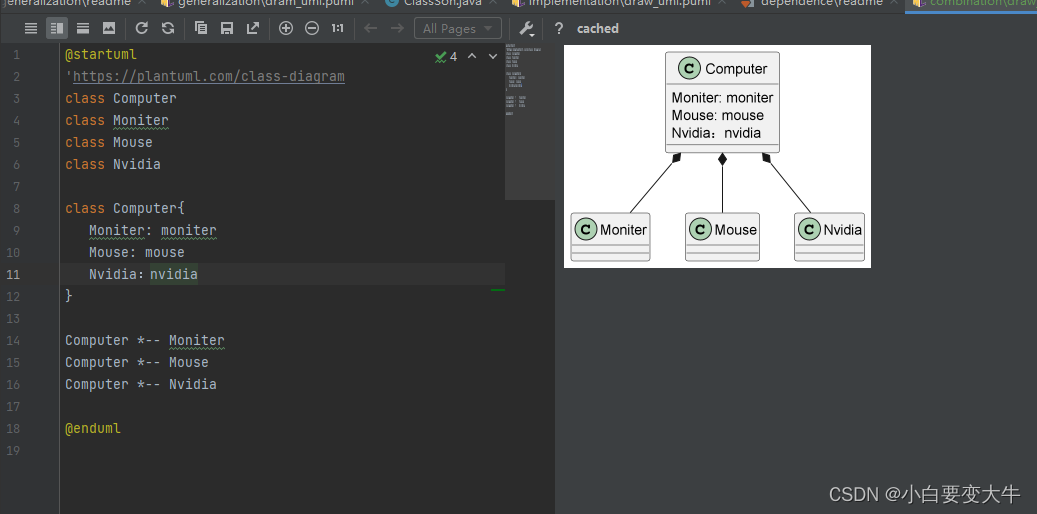

5. 组合

组合就是关联了这个类,但是不能离开这类,两个类是同生共死

语法: *--

使用的图标为 ——<>   黑色实心棱形



6. 关联

    关联分为单向关联和双向关联

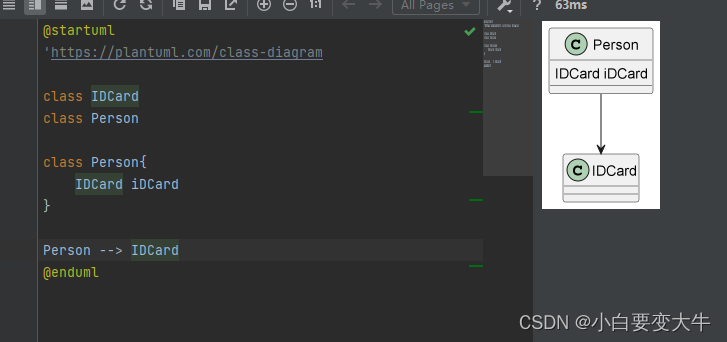

      单向关联:——>

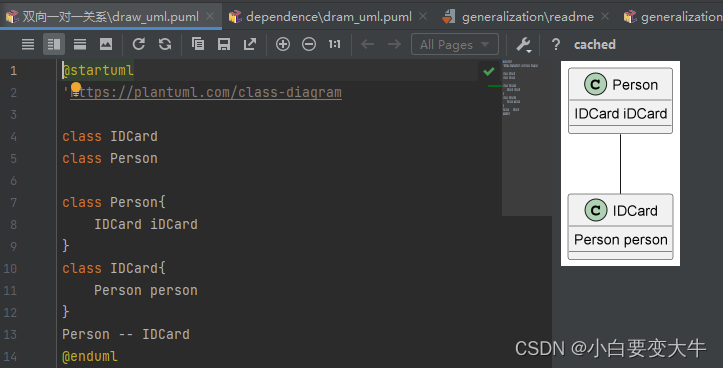

      双向关联: ——   语法:--
