本文深入剖析了鸿蒙系统中的开机动画实现过程，从准备display、解析动画文件到画到屏幕的三个关键步骤。首先通过WindowManager初始化并获取显示屏信息，然后解析bootanimation的.raw文件，最后启动任务并创建窗口将动画绘制到屏幕上。这一流程展示了鸿蒙系统图形子系统的运作机制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、开始

bootanimation 是openharmony开机启动动画，也是openharmony图形子系统的一个比较不错的入口点，之前对基础和框架有个大概了解，这章用这个实例做一个把整个流程过一遍。它是一个service，在开机加载service是启动，下面是graphic.rc

service vsync_server /system/bin/vsync_server
    class weston
    disabled
    seclabel u:r:wms_service:s0

service bootanimation /system/bin/bootanimation
    class weston
    disabled
    oneshot

on weston_start
    start bootanimation

如下为代码

int main(int argc, const char *argv[])
{
    const auto &wmi = WindowManager::GetInstance();
    auto wret = wmi->Init();
    if (wret != WM_OK) {
        LOG("WindowManager::Init() return %{public}s", WMErrorStr(wret).c_str());
        return 1;
    }

    std::vector<struct WMDisplayInfo> displays;
    wret = wmi->GetDisplays(displays);
    if (wret != WM_OK) {
        LOG("WindowManager::GetDisplays() return %{public}s", WMErrorStr(wret).c_str());
        return 1;
    }

    if (displays.size() == 0) {
        LOG("no display, cannot continue");
        return 1;
    }

    int64_t start = GetNowTime();
    if (RawParser::GetInstance()->Parse(displays[0].width, displays[0].height)) {
        return -1;
    }
    LOG("time: %{public}" PRIu64 "", GetNowTime() - start);

    Main m;

    auto runner = AppExecFwk::EventRunner::Create(false);
    auto handler = std::make_shared<AppExecFwk::EventHandler>(runner);
    handler->PostTask(std::bind(&Main::Init, &m, displays[0].width, displays[0].height));
    runner->Run();
    return 0;
}

大致可以分为三个步骤，

准备display
解析动画文件
画到屏幕

我们按照这三步详细解析一下

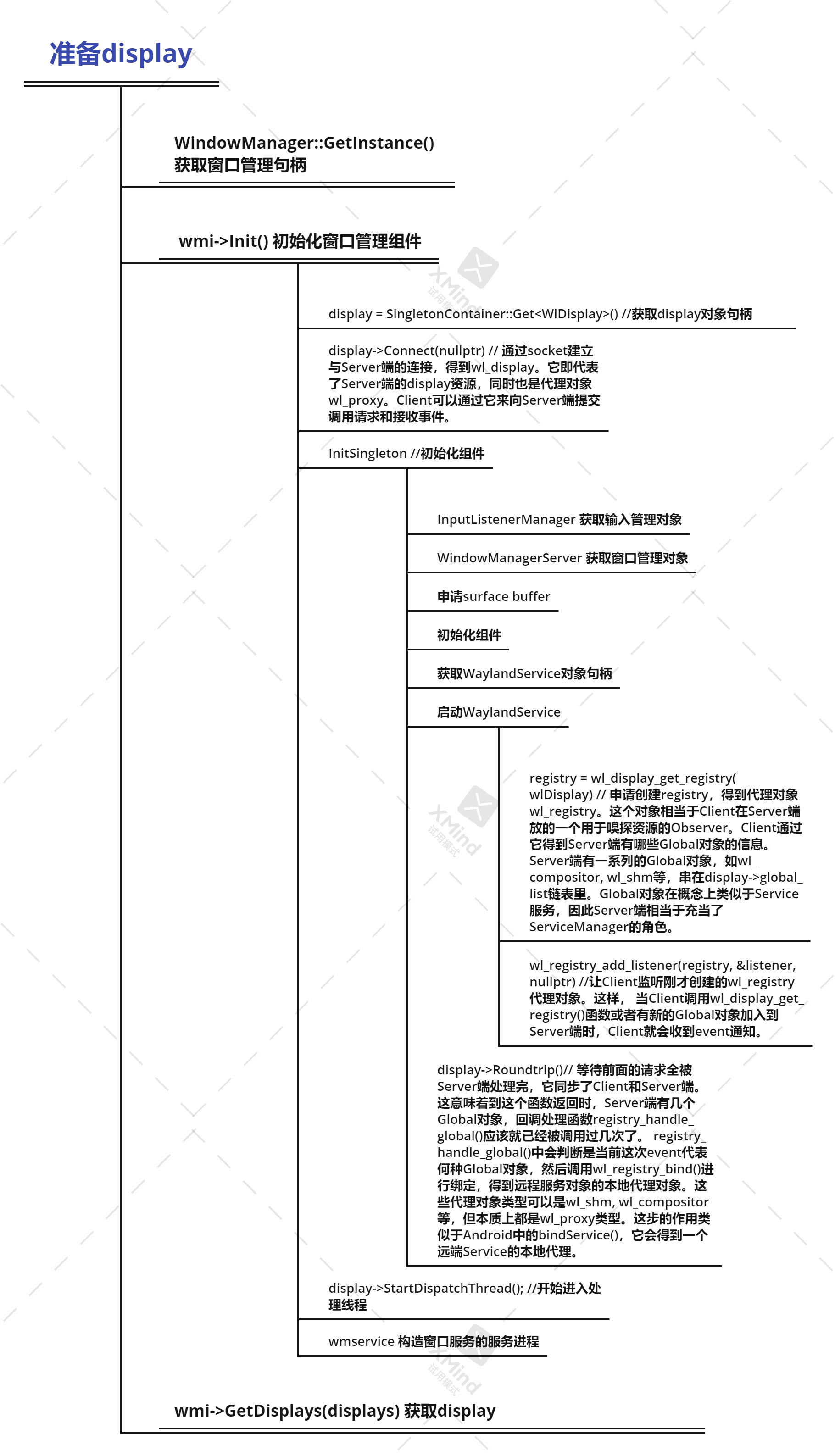

2、准备display

    const auto &wmi = WindowManager::GetInstance();
    auto wret = wmi->Init();
    if (wret != WM_OK) {
        LOG("WindowManager::Init() return %{public}s", WMErrorStr(wret).c_str());
        return 1;
    }

    std::vector<struct WMDisplayInfo> displays;
    wret = wmi->GetDisplays(displays);
    if (wret != WM_OK) {
        LOG("WindowManager::GetDisplays() return %{public}s", WMErrorStr(wret).c_str());
        return 1;
    }

3、解析开机动画

鸿蒙开发者喜欢单例，这个开机动画文件解析真没有必要用单例

    if (RawParser::GetInstance()->Parse(displays[0].width, displays[0].height)) {
        return -1;
    }

对bootanimation的ss << "/system/etc/bootanimation-" << width << "x" << height << ".raw";文件解析，放进std::vector<struct ZlibInfo> infos;中

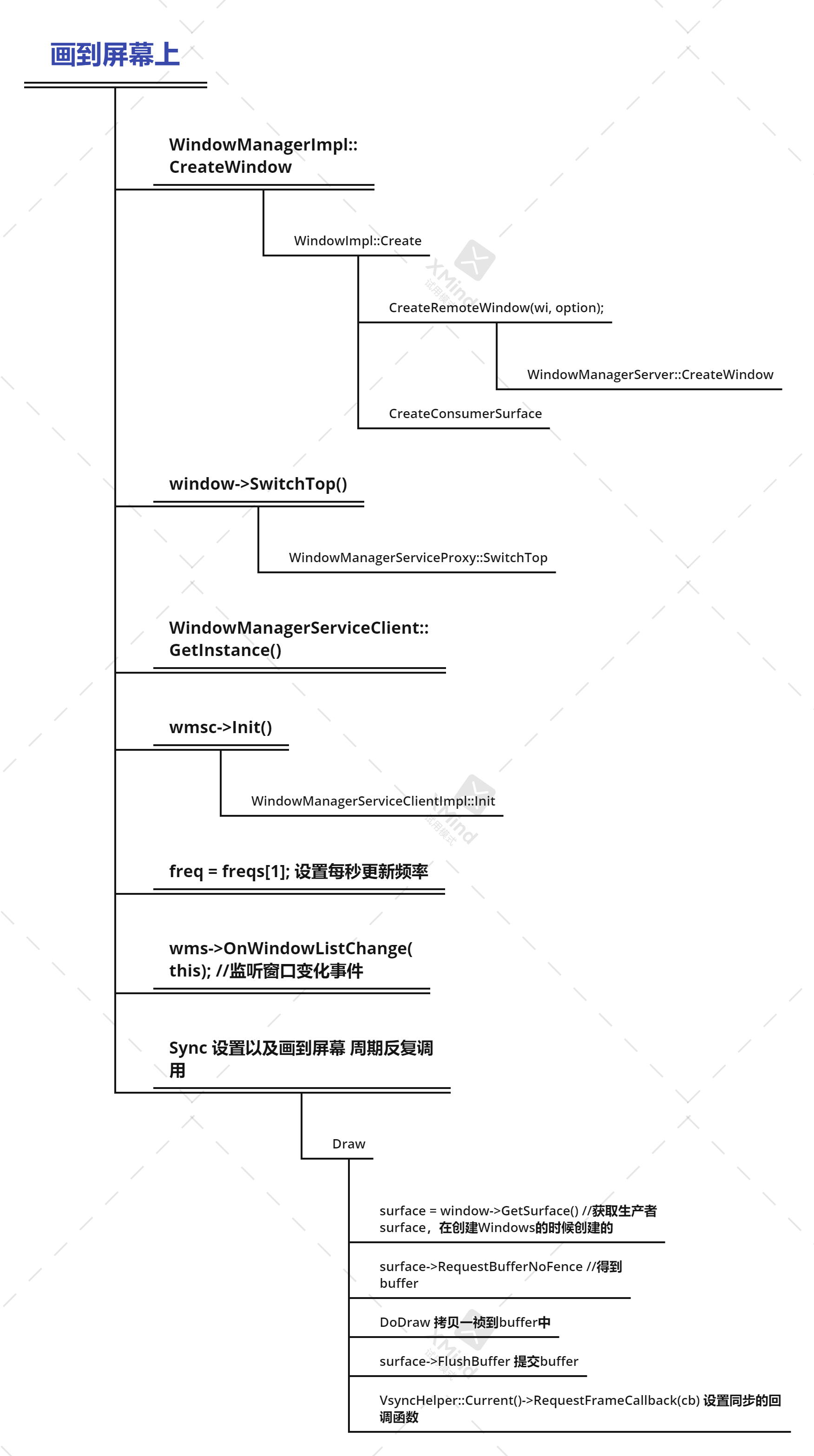

4、画到屏幕

4.1 启动任务

    Main m;

    auto runner = AppExecFwk::EventRunner::Create(false);
    auto handler = std::make_shared<AppExecFwk::EventHandler>(runner);
    handler->PostTask(std::bind(&Main::Init, &m, displays[0].width, displays[0].height));
    runner->Run();

这个主要启动一个任务，定时刷新页面，接下来一起看看怎么画的

4.2 创建窗口

    const auto &wmi = WindowManager::GetInstance();
    auto option = WindowOption::Get();
    option->SetWindowType(WINDOW_TYPE_NORMAL);
    option->SetWidth(width);
    option->SetHeight(height);
    option->SetX(0);
    option->SetY(0);

    auto wret = wmi->CreateWindow(window, option);

WindowManager：窗口管理模块，包括窗口创建、显示隐藏、合成等处理，标准系统Windows使用WindowManagerImpl实现的，看一下客户端流程
