国产立创EDA如何画差分线

已于 2024-02-22 10:53:36 修改
阅读量6.1k 收藏 22
点赞数 11
文章标签： 鸿蒙
于 2024-02-22 10:39:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/hmxm6/article/details/136227136
版权

原理图

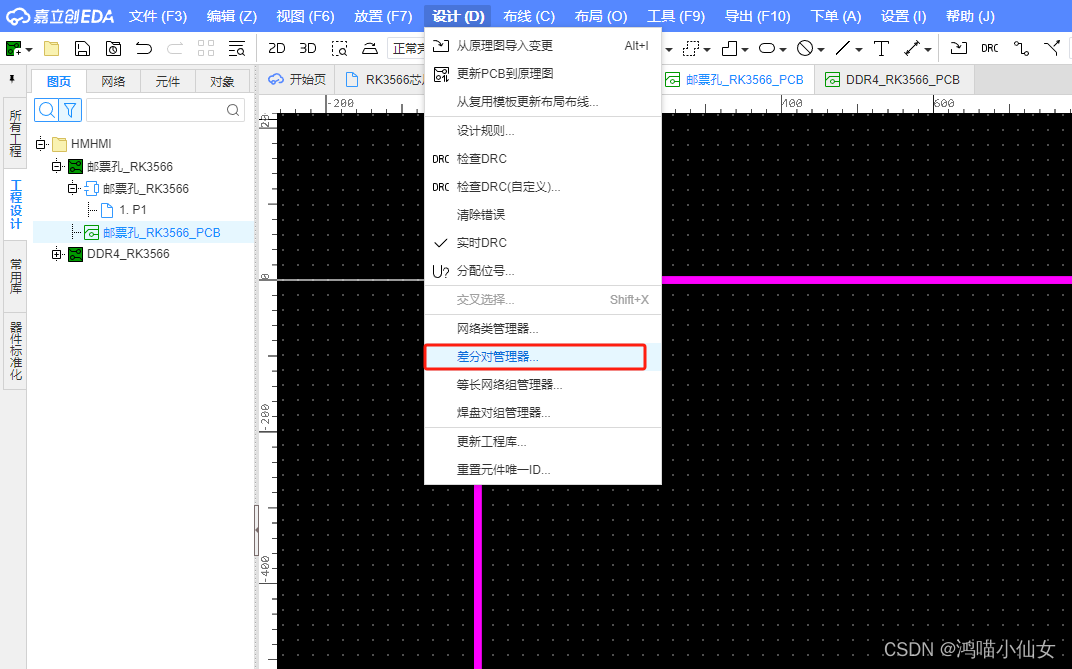

1.进入差分对管理

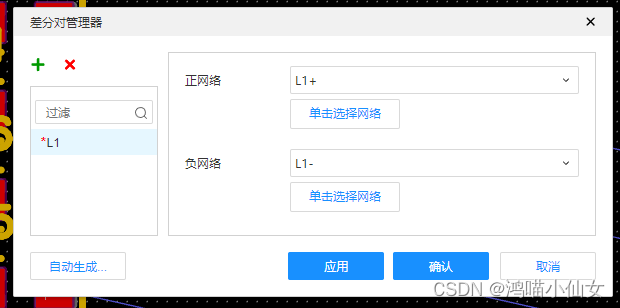

2.添加差分对

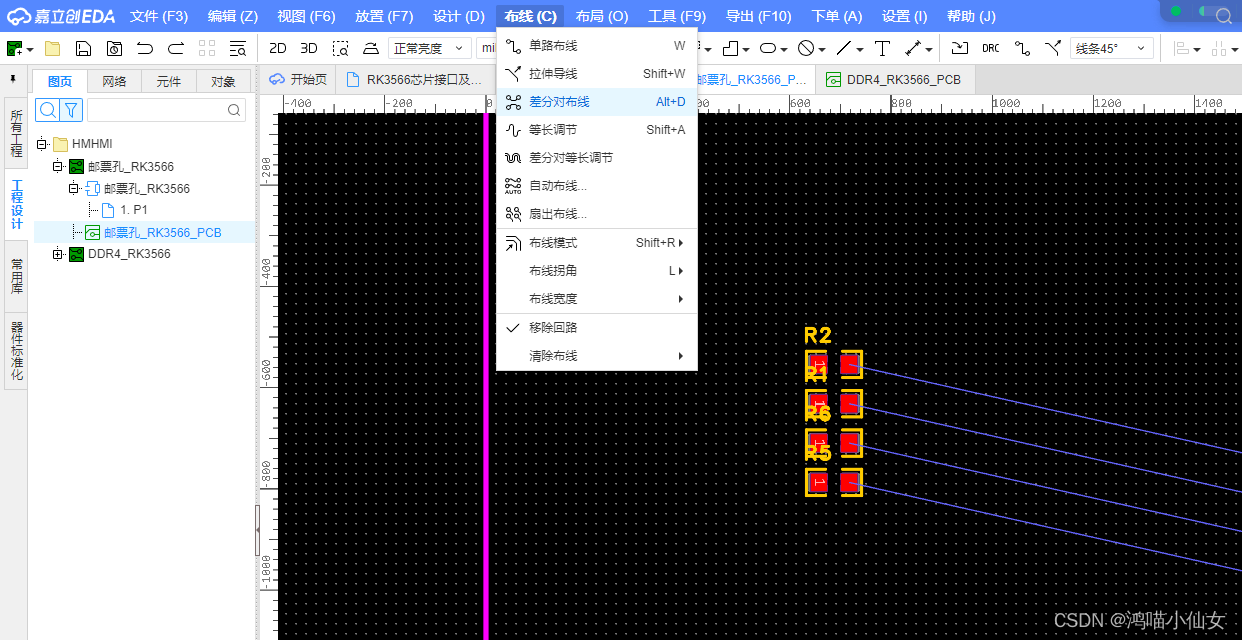

3.进行差分对布线



 4.等长调节

在实际中可能无法等长，就需要等长调节

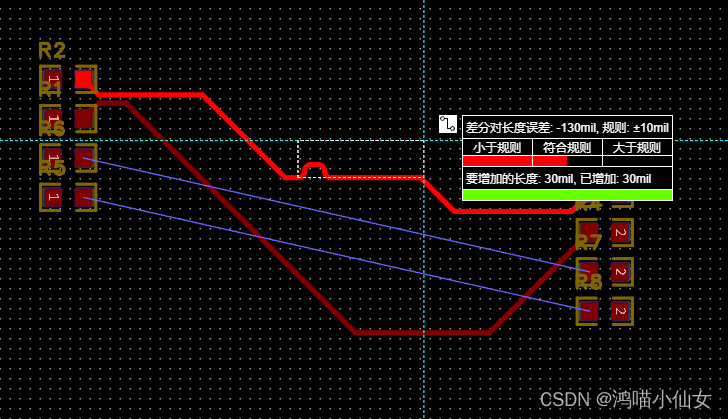

查看等差线差了多少mil

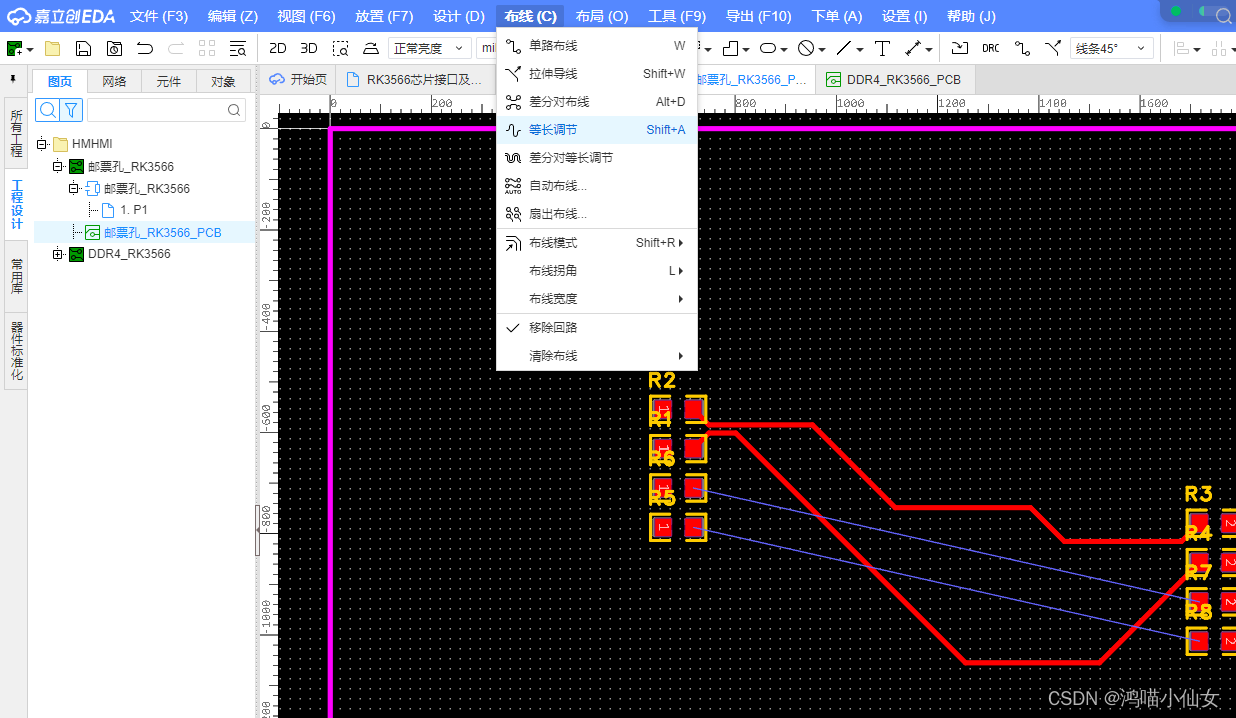

点击等长调节

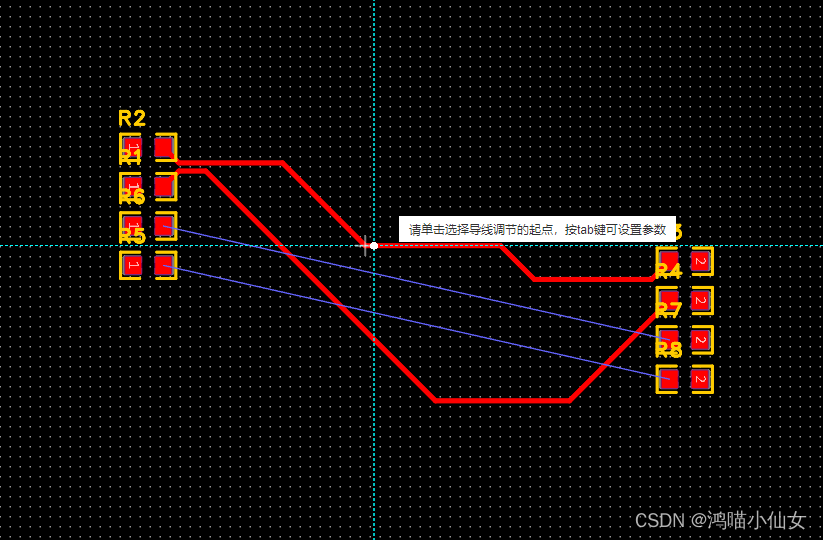

点击需要调节的线，按TAB键

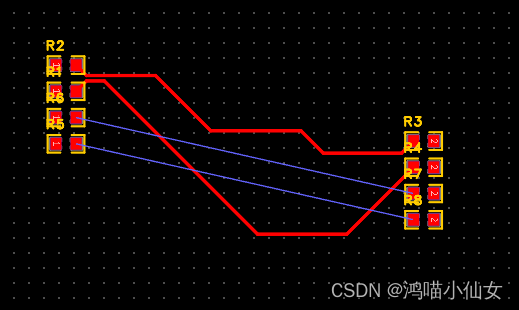

写入两条线相差的长度，点击确定



直到符合规则，就完成了
