计算机网络——NAT工作原理分析与验证

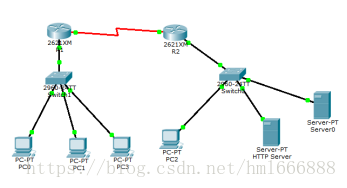

1、用PacketTracer（5.3或以上版本）打开文件51_NAT_Testing.pkt.pkt。在R1上已经配置好了NAT：192.168.1.0/24的私网地址被动态映射到公网地址220.173.141.17及220.173.141.18，192.168.1.10/24被静态映射到公网地址220.173.141.21。公网地址范围为220.173.141.16/29。



2、可访问性验证：

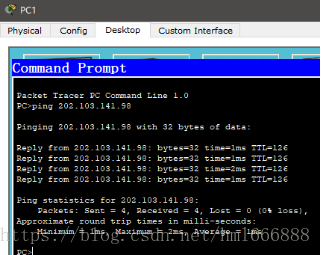

1）分别用PC0、PC1访问PC2，看看是否可以连通？如果不能，试跟踪并记录连接中断的地方。

答：a、pc0访问pc2：，能连通。

B、pc1访问pc2：能通过。



2）用PC2分别访问PC0、PC1，看看是否可以连通？如果不能，试跟踪并记录连接中断的地方。

答：不能连通，都是在R2处中断，不能继续往下走，在到达R2后直接返回





3）总结NAT内外网相互访问的规则。

答：内网可以互相访问；当内网想要访问外网时，路由器会把私网fixhi映射到公网地址上，以便内网可以访问外网，当外网想要访问内网时，在路由器上并不会映射内网地址，所以外网不能访问内网。



3．动态PAT工作原理验证。

1） 用PC1通过自定义HTTP数据包访问Web服务器，观察并记录：访问开始之前的NAT表，数据包第一次到达R1时的源IP地址、目标IP地址、源端口、目的端口，数据包第一次到达R1后的NAT表，数据包第一次出R1出来时的源IP地址、目标IP地址、源端口、目的端口，数据包第一次从R1出来后的NAT表，数据包第二次（从R2过来）到达R1后的源IP地址、目标IP地址、源端口、目的端口，数据包第二次到达R1后的NAT表，数据包第二次从R1出来时的源IP地址、目标IP地址、源端口、目的端口，数据包第二次从R1出来后的NAT表。

答：用PC1通过自定义HTTP数据包访问Web服务器，观察并记录：

具体记录：

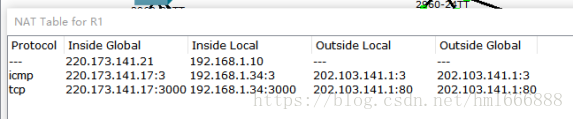

访问开始之前R1的NAT表：

A、数据包第一次到达R1时的源ip地址为：192.168.1.34（pc1的ip地址），目标
