布线前的规则设置
D-R（设计-规则）此处罗列出最常用的设置，详情参考：书p225
1.电器性能规则：子规则包含：安全距离（Clearance）、短路（Short-Ciruit）、未布线网络（Un-Routed Net）、未连接引脚(Un-Connected pin)子规则及修改的多边形（Modified Polygon）

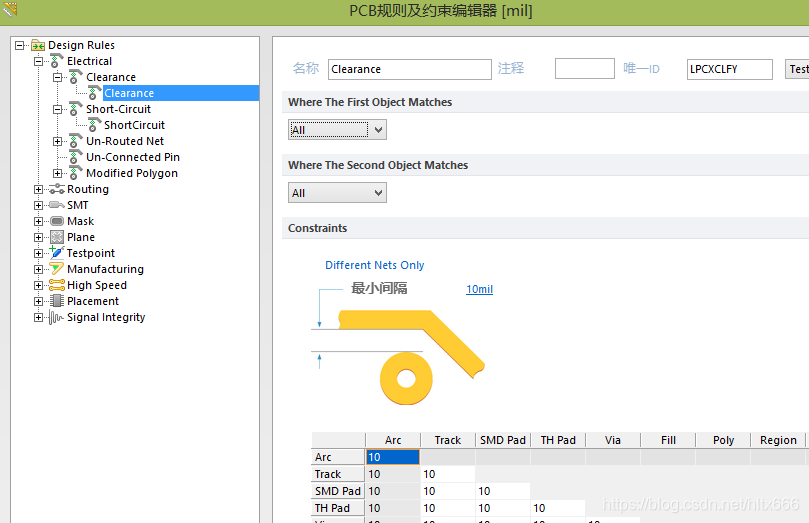

安全距离规则（常用的一般需要改1.AII整体之间的间距，2.铜皮的间距）：导线与导线，导线与焊盘，焊盘与焊盘，之间的最小安全距离，以免过近产生电气干扰。单面双面板之间首选值10-12mil，4层及以上的首选7-8mil，最大安全距离没有限制。厂家的生产工艺都能达到6mil，具体根据板子的密集情况设定，此次画的板子比较宽松我们设置成10mil，在这里插入图片描述

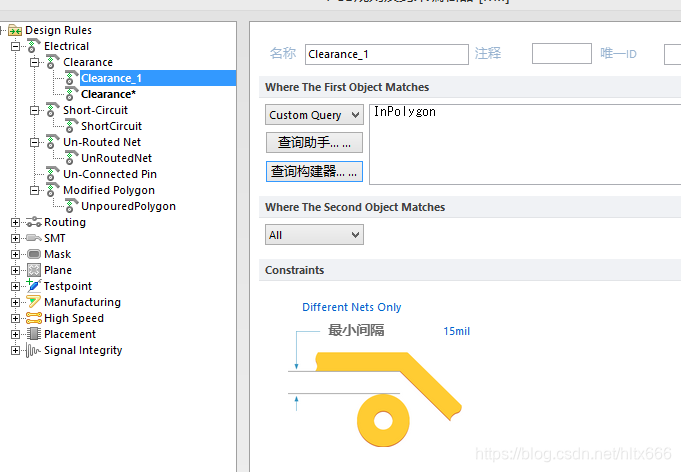

如果需要铺铜，铜皮的安全距离的设置：在Clearance（安全距离）中鼠标反键建立新规则，第一项里面选择Custom Query,查询构构建器中选择Poly,把距离改到15mil，可以把Clearance_1的名称改为ploy，便于区别。
短路规则：一般选择默认，板子不允许短路，所
