点亮一个LED及原理笔记

本实验主要学习内容：
1.发光二极管介绍，硬件的介绍。
2.单片机IO口的介绍。
3.完成“点亮一个led灯”程序的编写和编译。
4.进行程序烧写。

1. LED的介绍：它是半导体二极管的一种，将电能转化为光能，由一个PN节组成具有单向导电性。（有直插，和贴片型） LED工作电压及电流：二极管主要有三种颜色红黄绿，且三种压降都不同。具体如下：红2.0-2.2v，黄1.8-2.0v，绿3.0-3.2v。工作电流5-10mA。
2. 电阻：物质对电流产生的阻碍作用。（有直插，贴片型）
3. 发光二极管点亮与熄灭的原理：由于LED工作是有方向性的，让LED的阳极串联一个电阻，然后连接电源VCC，LED的阴极连接到单片机的P1口，如果想点亮一个LED就把单片机相对应的IO赋为低电平因此形成一个电压差LED点亮。想让LED熄灭则相反。

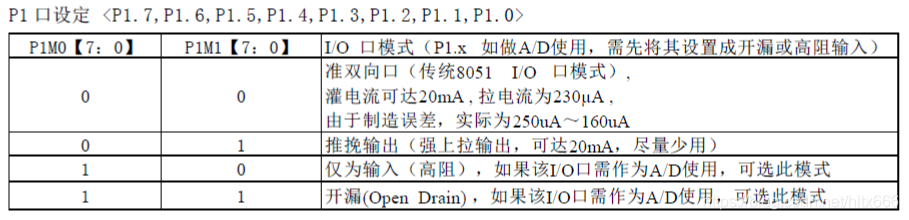

4. STC89C52RC系列单片机其所有I／O口均可由软件配置成4种工作类型之一，分别为：准双向口（标准8051输出模式）.推挽输出.仅为输入（高阻）或开漏输出功能。

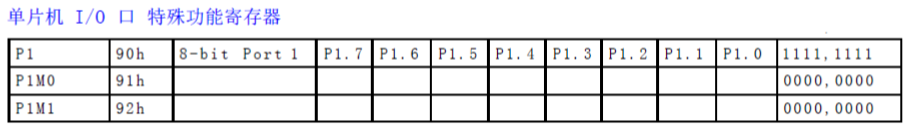

5. 单片机I／O口特殊功能寄存器。


   P1端口对应的两个特殊功能寄
