IBM X3650 M4 配置 RAID,IMM

使用IBM X3650 M4服务器配置raid阵列，硬件配置为5块sas和1块ssd。其中2块sas配置成raid1用作系统盘，其余3块sas和1块ssd统一配成raid0。

一、进入WebBIOS界面

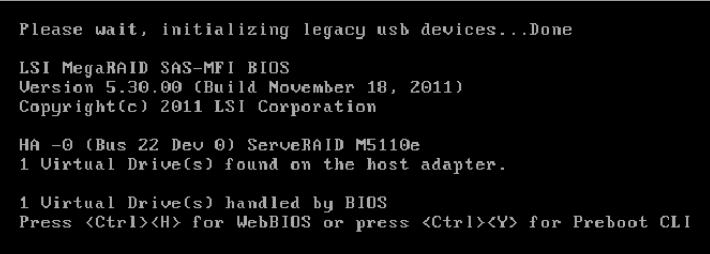

启动服务器等待出现如上界面后按照提示按Ctrl+H键进入WebBIOS配置界面

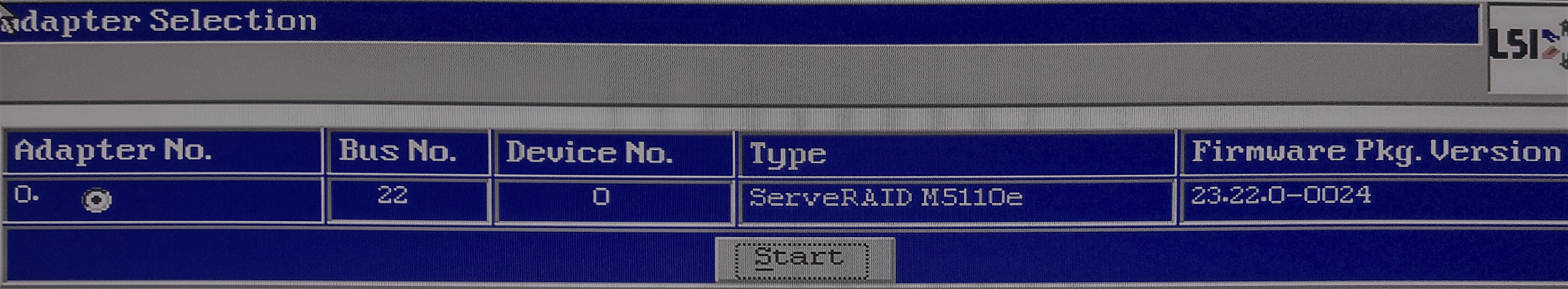

这里看到已经进入到WebBios界面，点击Start开始配置

二、配置raid1

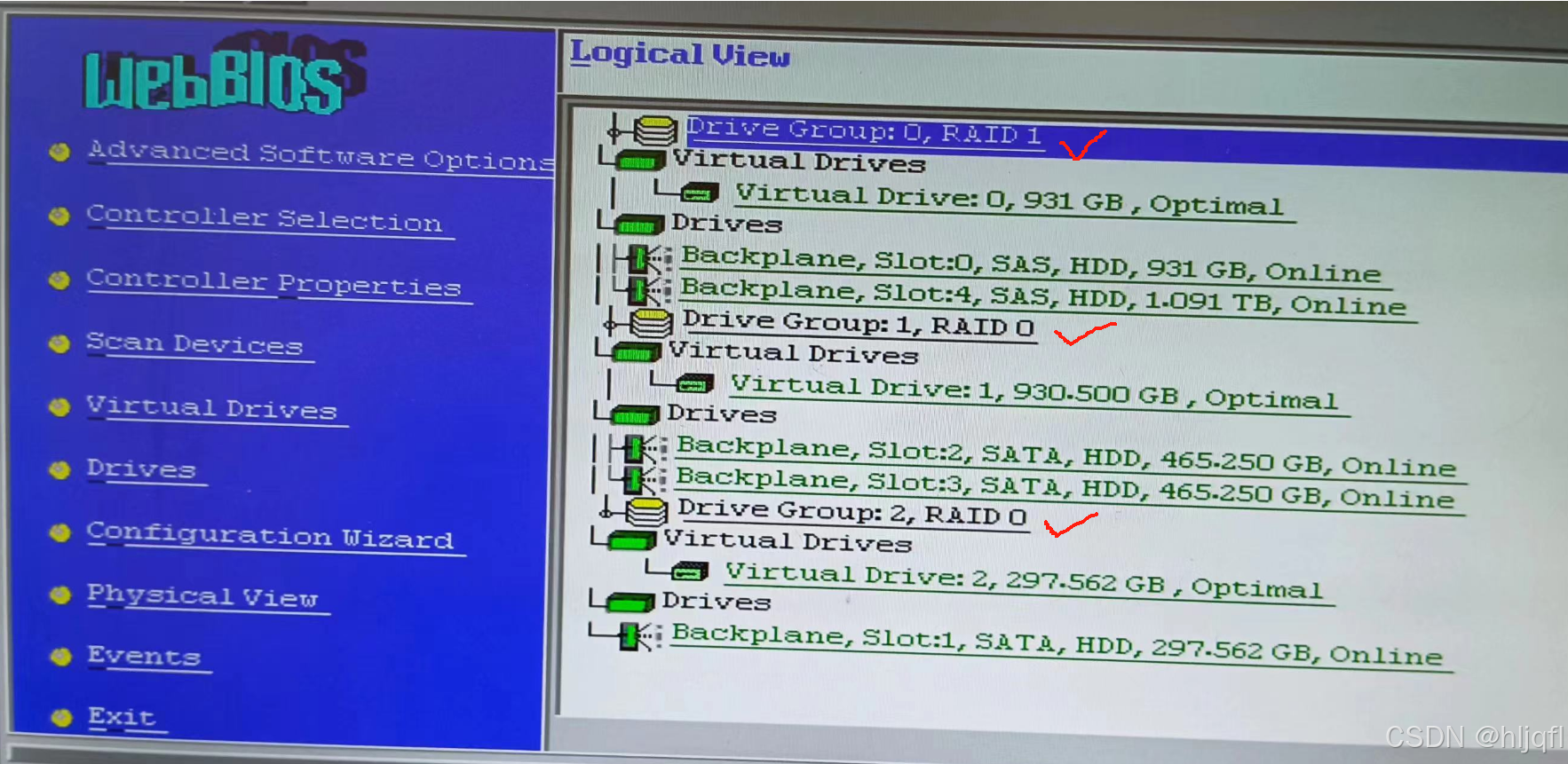

这里可以看到我们之前配置的raid情况，选择“Configuration Wizard”配置

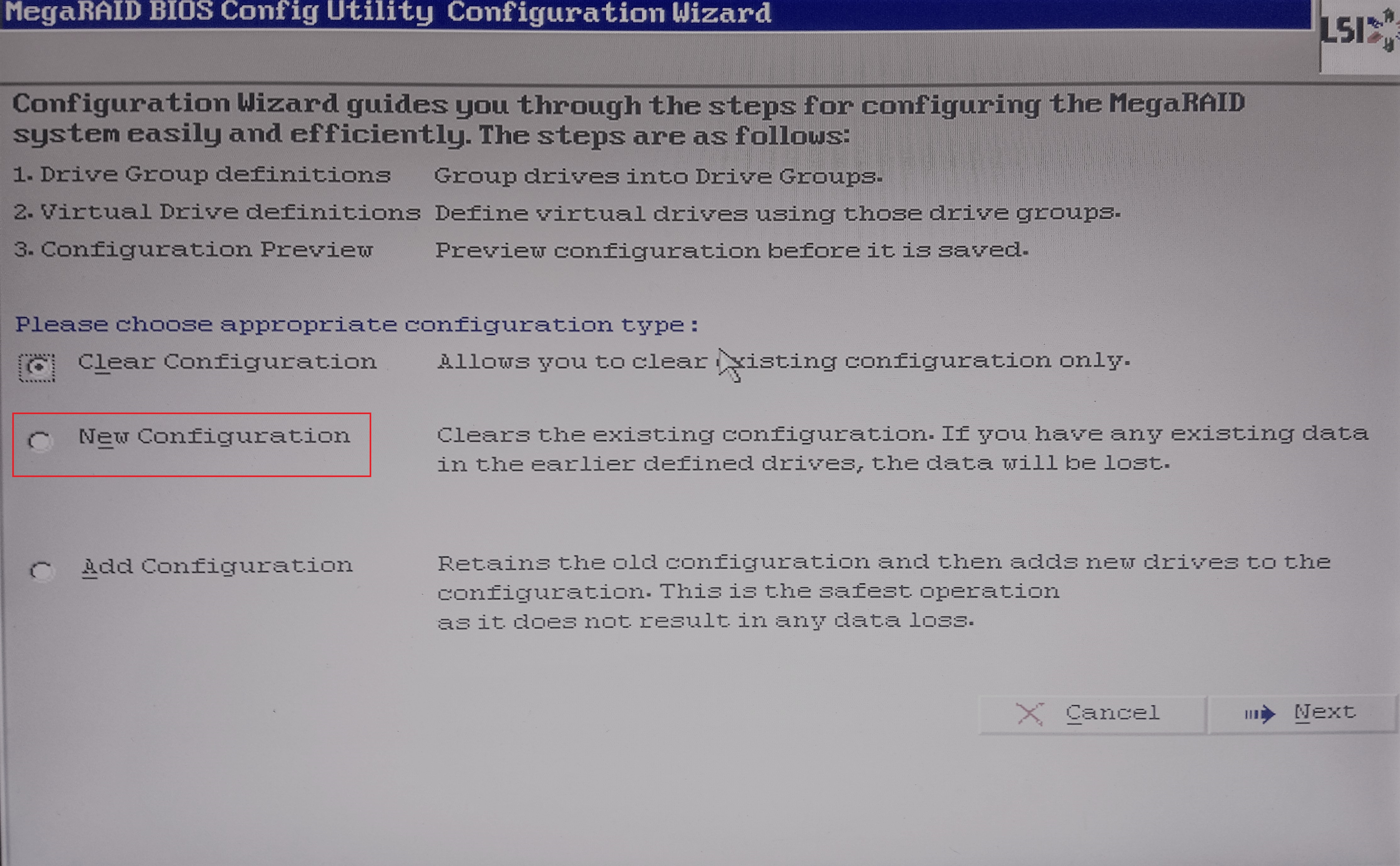

选择“New Configuration”

做raid1需要按住ctrl选择slot:0和slot:1，点击“Add To Array”将其加入到右侧“Drive Groups”中，记得点击“Accept DG”、其他盘的配置也是一样，raid0的话就每块盘单独作为一个group

这里我配置成slot0,1一组，slot5一组，其余三块sas各一组，可以通过下图更易懂



先配置系统盘raid1，将图中group0也就是两块SAS盘总计1T“Add to SPAN”到右侧的“Span”中，点击Next

点击“Update Size”

可以看到容量已更新（raid1采用两块盘但其容量仅等于一块硬盘的容量，因为另一块只是当作数据“镜像”因此经常用作系统盘）接着点击“Accept”

三、配置raid0

配置raid0与raid0基本相同，一次将之前配置好的goup组加到“span”中，因为只有单块盘所以默认就是raid0，上图为将5个group配置后的效果

点击“Accept”

四、保存配置（原有数据会清除）

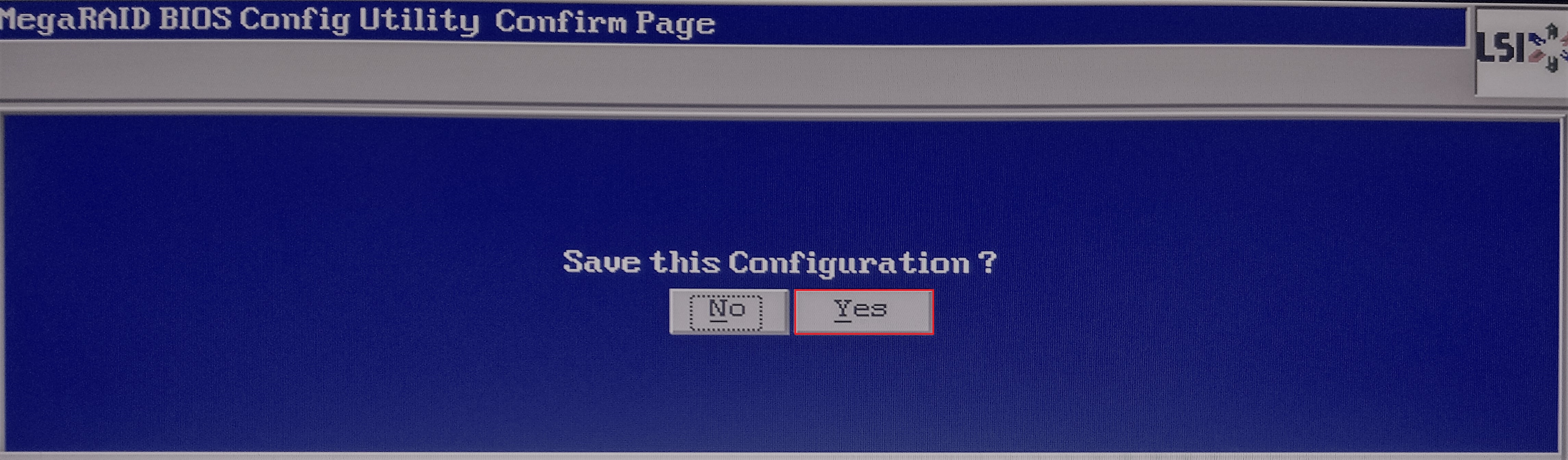

选择Fast Initialize进行快速格式化。选择好之后点击GO格式化。
格式化进度条进度完成后，可点击Home回到主界面，然后ESC退出并重启机器

重启后阵列就配置完毕了

=====================================================================

 实验：SAS硬盘两块，SATA盘三块（笔记本硬盘）

两块SAS硬盘组成 RAID1;两块SATA 500G组成 RAID0;一块SATA 320单独组成RAID0.

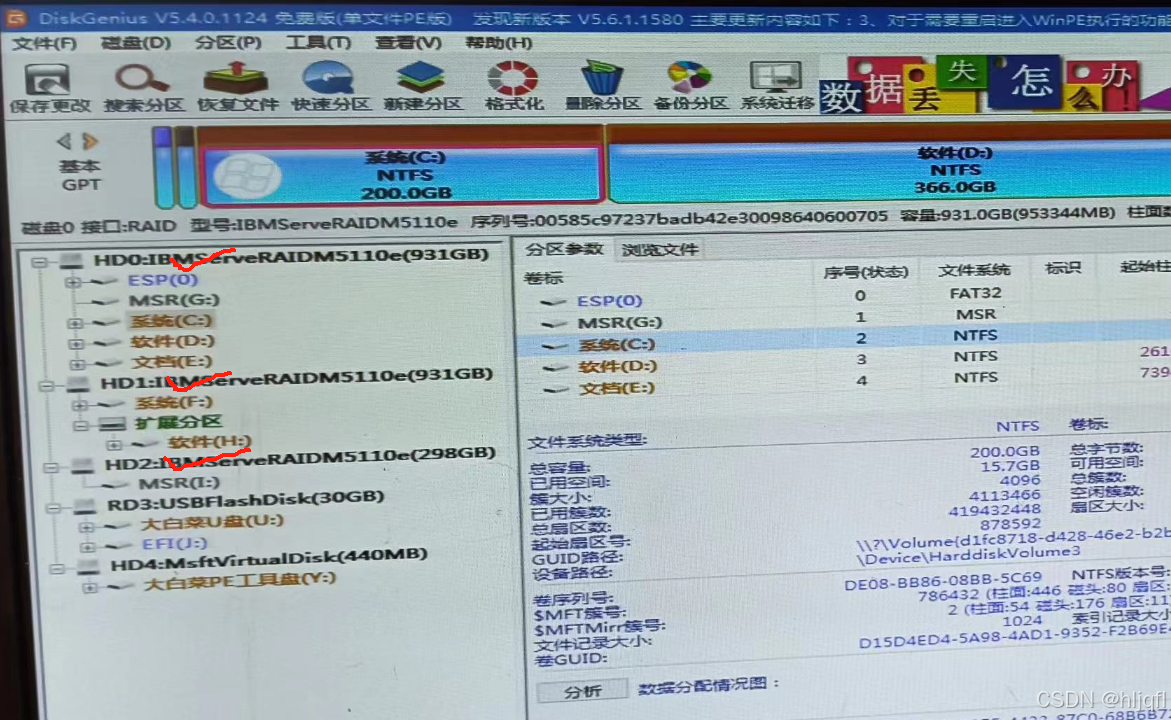

 对应的硬盘号：HD0;HD1;HD2

对应的启动（F12快捷键)选项。

HD0,HD1分别装了操作系统，都可正常启动。HD2硬盘有问题，用来凑数，没做系统。

RAID1硬盘组，一块硬盘拿掉后，会有提示，还会正常进入操作系统。插入一块新的硬盘后，新硬盘绿灯，黄灯会交替闪烁进行数据同步，同步完成后黄灯不会在闪烁，变为不亮了。数据同步时，不影响操作系统使用。

IMM IP设置：
