【极简笔记】Realtime Multi-Person 2D Pose Estimation using Part Affinity Fields

论文地址：https://arxiv.org/abs/1611.08050

文章的核心是提出一种利用Part Affinity Fields（PAFs）的自下而上的人体姿态估计算法。研究自下而上算法（得到关键点位置再获得骨架）而不是自上而下算法（先检测人，再回归关键点），是因为后者运算时间会随着图像中人的个数而显著增加，而自下而上所需计算时间基本不变。

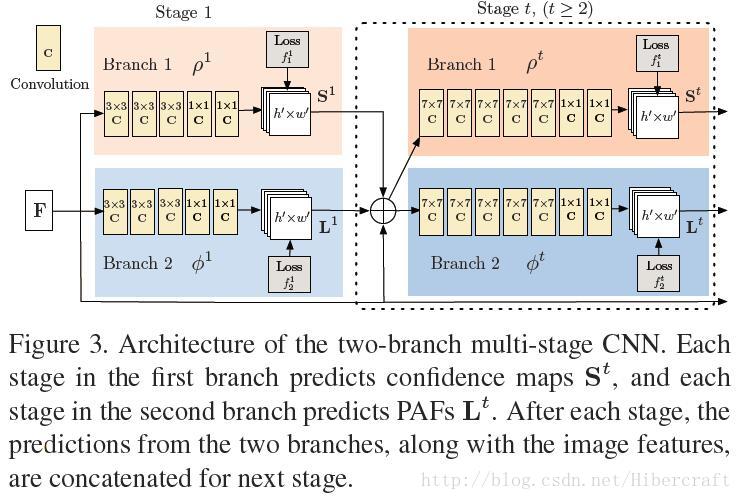

PAFs是用来描述像素点在骨架中的走向，用L(p)表示；关键点的响应用S(p)表示。先看主体网络结构，网络采用VGG pre-train network作为骨架，有两个分支分别回归L(p)和S(p)。每一个stage算一次loss，之后把L和S以及原始输入concatenate，继续下一个stage的训练。随着迭代次数的增加，S能够一定程度上区分结构的左右。loss用的L 2  L2范数，S和L的ground-truth需要从标注的关键点生成，如果某个关键点在标注中有缺失则不计算该点。

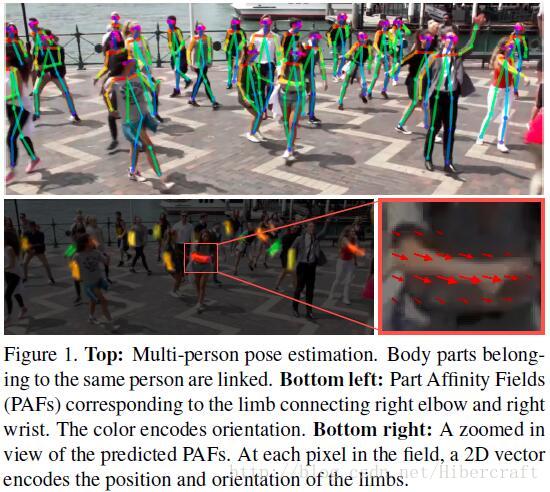

对于S，每一类关键点有一个channel，生成ground-truth的时候是按照多个高斯分布取max的方法来保留各个点的响应峰值。对于L 则复杂一点，先看准确定义，对于第k个person的第c个肢干上的PAFs：

L ∗ c,k (p)={v0 if p on limb c,kotherwise  Lc,k∗(p)={vif p on limb c,k0otherwise

v=(x j 2 ,k −x j 1 ,k )/||x j 2 ,k −x j 1 ,k || 2  v=(xj2,k−xj1,k)/||xj2,k−xj1,k||2

x j,k  xj,k表示第k个person第j 个关键点的位置。而像素点p是否落在limb（肢干）则设了一个阈值范围

0≤v⋅(p−x j 1 ,k )≤l c,k and|v ⊥ ⋅(p−x j 1 ,k )|≤σ l  0≤v⋅(p−xj1,k)≤lc,kand|v⊥⋅(p−xj1,k)|≤σl

其中 l c,k  lc,k和 σ l  σl分别表示limb长度和宽度。最后也会对所有person相同类别肢干进行平均，使得L的输出的channel与肢干种数相等：

L ∗ c (p)=1n c (p) ∑ k L ∗ c,k (p) Lc∗(p)=1nc(p)∑kLc,k∗(p)

知道PAFs和关键点位置 d j  dj之后，需要评估这俩关键点的相关性。文章中就是算了一下这两个关键点连线上各像素点PAF向量与连线向量的点积的积分：

E=∫ u=1 u=0 L c (p(u))⋅d j 2  −d j 1  ||d j 2  −d j 1  || 2  du E=∫u=0u=1Lc(p(u))⋅dj2−dj1||dj2−dj1||2du

p(u)=(1−u)d j 1  +ud j 2   p(u)=(1−u)dj1+udj2

在得到关键节点以及边权之后，计算姿态骨架已经完全转化成了一个图问题。文中没有采用全局优化的方法，而是利用匈牙利算法对相邻节点进行了最优匹配（比如一堆左手腕节点和一堆左手肘节点，利用小臂的PAF计算边权，再进行最优匹配），最后获得整个的人形姿态骨架。

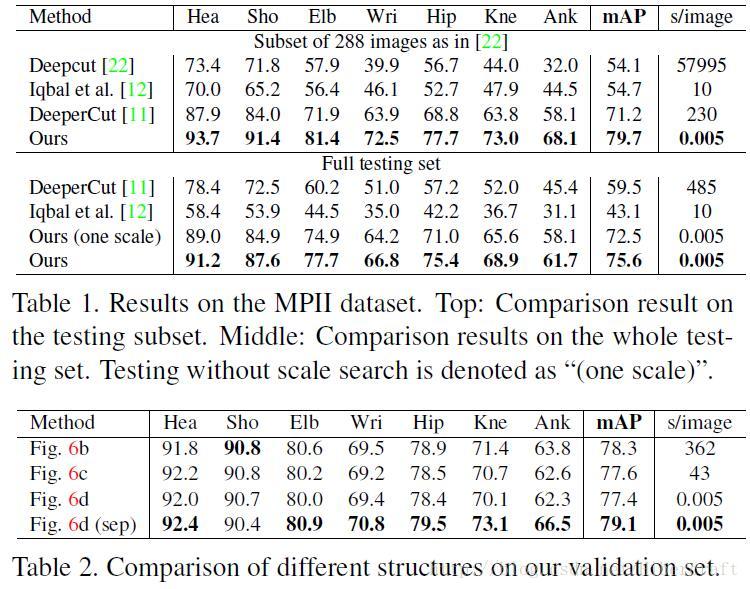

实验效果也非常好，主要是速度快。附带代码地址https://github.com/CMU-Perceptual-Computing-Lab/openpose
