【系统架构设计（32）】操作系统之存储技术：页式存储与文件系统

一、本文知识覆盖范围

1、概述

• 页式存储：解决内存与外存之间的页面分配和淘汰问题，通过虚拟化技术实现高效的内存管理
• 索引文件结构：组织和管理文件在磁盘上的存储方式，支持从小文件到大文件的高效访问
• 位示图：管理磁盘空闲空间，通过位操作实现快速的空间分配和回收

2、知识体系概览

知识模块	具体内容	学习重点
页式存储	页面分配、页表结构、页面淘汰、缺页中断	理解虚拟内存机制，掌握页面管理策略
索引文件结构	直接索引、间接索引、多级索引、文件定位	掌握文件系统原理，理解索引机制
位示图	位示图原理、空间管理、分配算法	理解磁盘空间管理，掌握位操作技术



二、页式存储：虚拟内存的核心机制

本章节知识结构说明：

• 页面分配机制：理解内存与外存之间的页面分配原理，掌握页表的作用和结构
• 页表结构：学习页号、页帧号、状态位、访问位、修改位等关键字段的含义和作用
• 页面淘汰策略：掌握LRU、FIFO等淘汰算法，理解页面淘汰的决策原则
• 缺页中断处理：了解缺页中断的触发条件和处理流程

页面分配机制为虚拟内存提供基础，页表结构记录页面映射关系，页面淘汰策略解决内存不足问题，缺页中断处理实现动态页面管理。

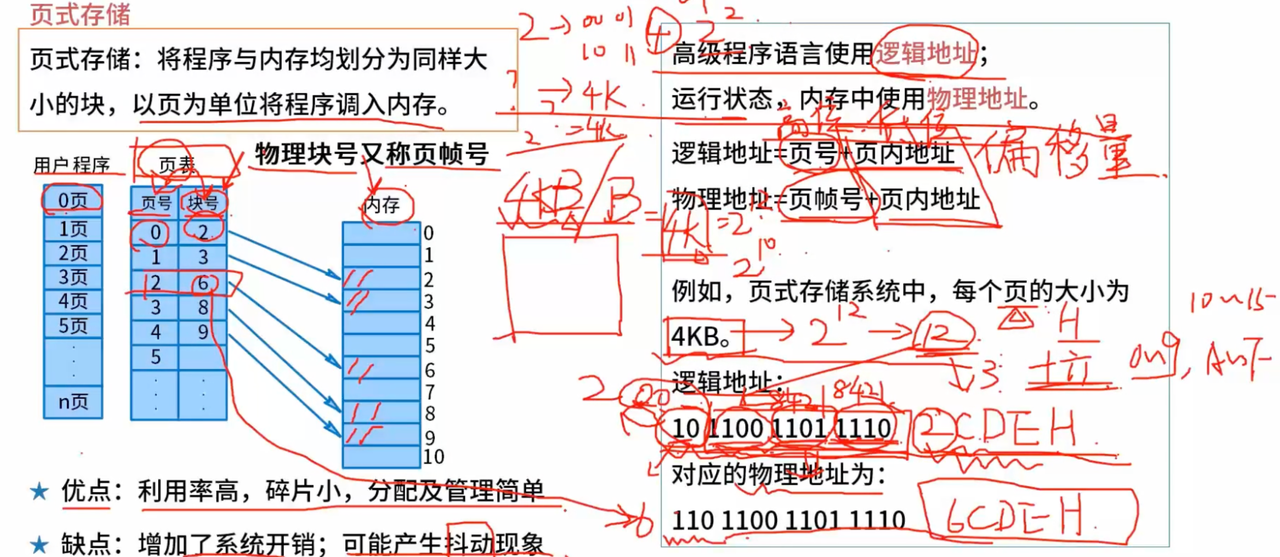

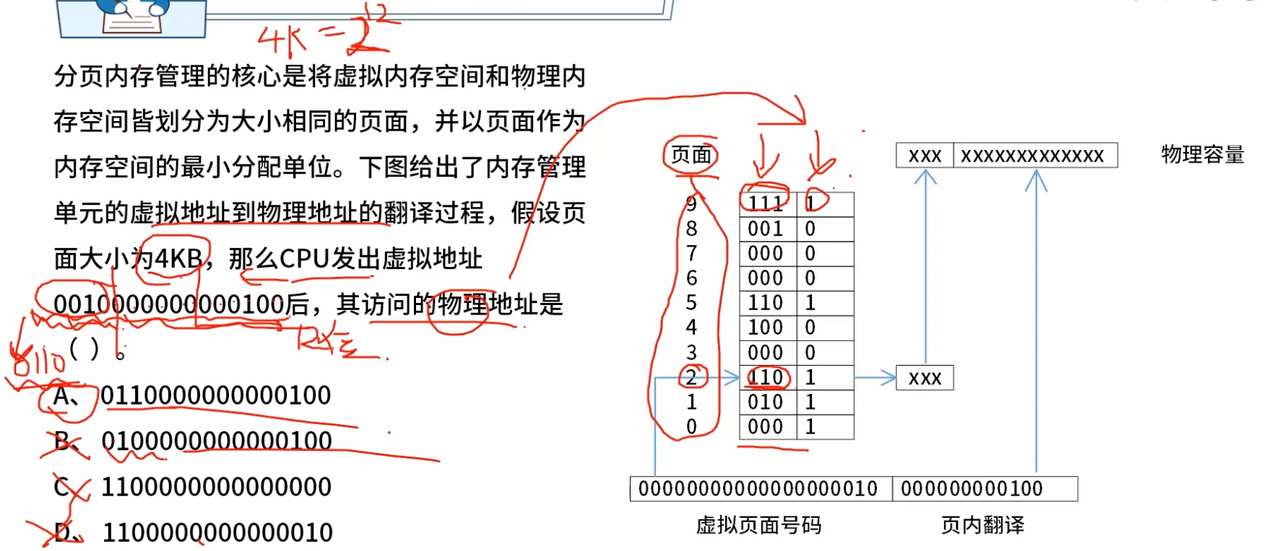

1、页面分配机制

概念定义：页面分配机制是操作系统在内存与外存之间分配和管理页面的过程，通过页表实现虚拟地址到物理地址的转换。

核心特征：

• 页面映射：通过页表将虚拟页面映射到物理页面，如32位系统支持4GB虚拟地址空间
• 动态分配：页面按需分配，只有被访问时才调入内存，如程序启动时只加载必要页面
• 地址转换：MMU硬件实现虚拟地址到物理地址的转换，如页号+页内偏移的地址计算
• 透明管理：程序员无需关心物理内存分配，如Java程序无需手动管理内存

实际应用：

• 数据库系统：实现MySQL、Oracle等数据库的缓冲池管理，将查询性能提升50%以上，支持高并发数据访问
• 游戏引擎开发：优化Unity、Unreal等游戏引擎的内存分配，实现流畅的游戏体验和快速加载，支持大型3D游戏的实时渲染
• Web服务器优化：优化Nginx、Apache等Web服务器的内存管理，提升并发处理能力，支持千万级用户同时访问
• 容器化平台：优化Docker、Kubernetes等容器平台的内存管理，提高资源利用率和应用密度，支持微服务架构的弹性伸缩

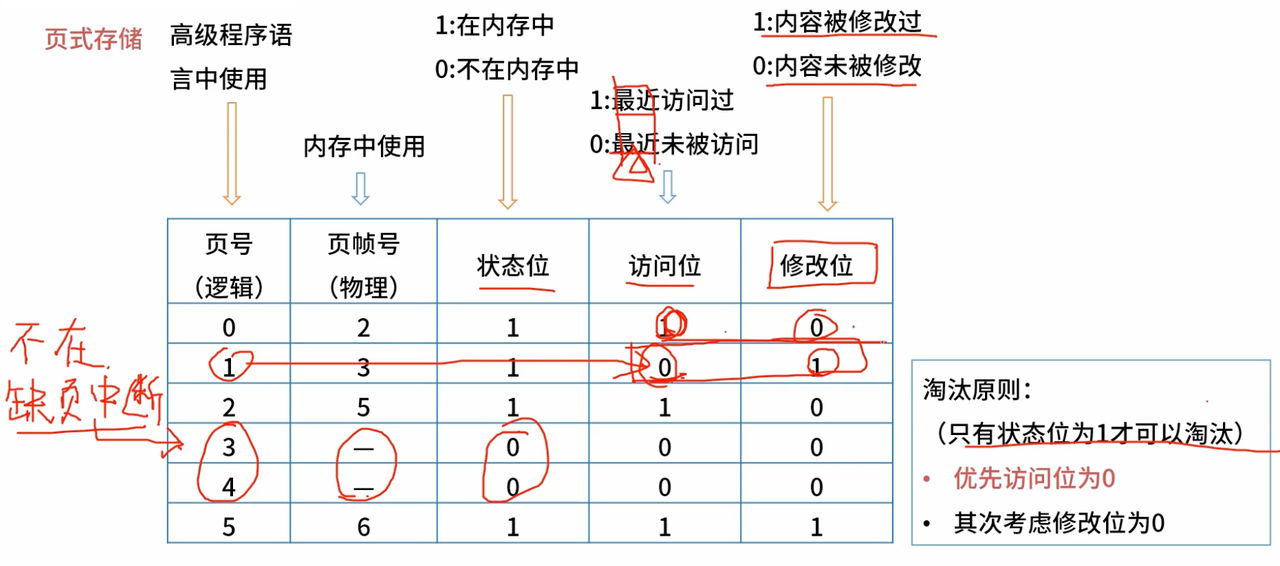

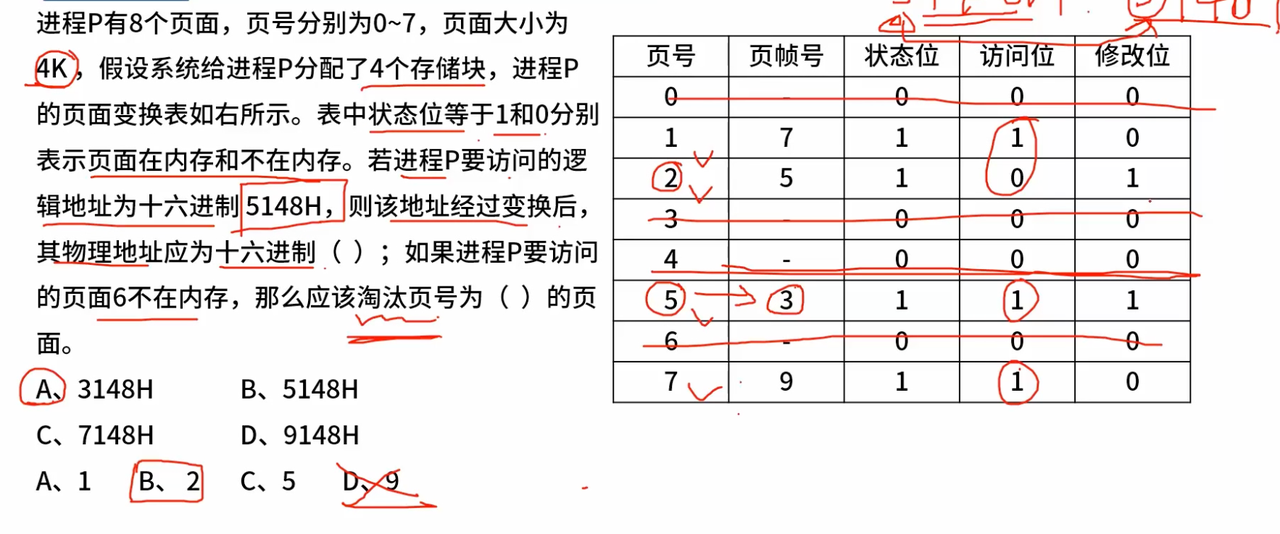

2、页表结构

概念定义：页表是记录虚拟页面与物理页面映射关系的数据结构，包含页号、页帧号、状态位、访问位、修改位等关键字段。

核心特征：

• 页号（逻辑）：程序中页面的编号，从0开始，用于标识用户程序中的不同页面
• 页帧号（物理）：内存中物理块的编号，对应程序页在内存中实际存放的位置，若为"—"表示该页当前不在内存中
• 状态位：1表示该页在内存中，0表示不在内存中，当状态位为0时访问该页会产生缺页中断
• 访问位：1表示该页最近被访问过，0表示最近未被访问，用于记录页面的访问情况，辅助页面淘汰决策
• 修改位：1表示该页内容被修改过，0表示内容未被修改，在页面淘汰时，修改过的页面可能需要先写回外存

实际应用：

• Linux内核：实现页表管理，支持4KB、2MB、1GB等多种页面大小，如Intel x86架构的页表结构
• Windows系统：使用页表实现虚拟内存管理，支持32位和64位地址空间，如Windows 10的页表优化
• 虚拟化平台：实现VMware、VirtualBox等虚拟机的页表管理，支持多虚拟机并发运行
• 移动操作系统：优化Android、iOS系统的页表管理，在有限内存设备上运行复杂应用

3、页面淘汰策略

概念定义：页面淘汰策略是当内存空间不足时，选择哪些页面换出到外存的算法，通过合理的淘汰决策提高系统性能。

核心特征：

• 淘汰前提：只有状态位为1的页面才可以被淘汰，这是前提条件
• 访问位优先：优先选择访问位为0的页面淘汰，因为这类页面最近未被访问，再次使用的可能性相对较小
• 修改位考虑：若存在多个访问位为0的页面，其次考虑修改位为0的页面淘汰，因为未修改的页面无需写回外存，可减少I/O操作
• 算法选择：LRU算法选择最近最少使用的页面，FIFO算法选择最先进入的页面

实际应用：

• 数据库缓冲池：实现MySQL InnoDB的页面淘汰，将热点数据保持在内存中，将查询性能提升3-5倍
• 操作系统内核：Linux内核使用LRU算法管理页面缓存，提高文件访问效率，支持高并发I/O操作
• Web服务器：Nginx使用页面淘汰策略管理静态文件缓存，减少磁盘I/O，提升响应速度
• 游戏引擎：Unity引擎使用智能页面淘汰，在有限内存下运行大型游戏，支持移动设备的游戏开发



三、索引文件结构：高效文件存储的组织方式

本章节知识结构说明：

• 直接索引：理解直接索引的原理，掌握小文件的快速访问机制
• 一级间接索引：学习一级间接索引的结构，理解中等规模文件的管理方式
• 多级间接索引：掌握二级、三级间接索引的原理，理解大文件的管理机制
• 文件定位算法：了解不同索引方式下的文件定位过程和磁盘访问次数

这四个知识点相互关联：直接索引提供小文件的快速访问，一级间接索引扩展文件管理能力，多级间接索引支持大文件存储，文件定位算法实现高效的数据访问。

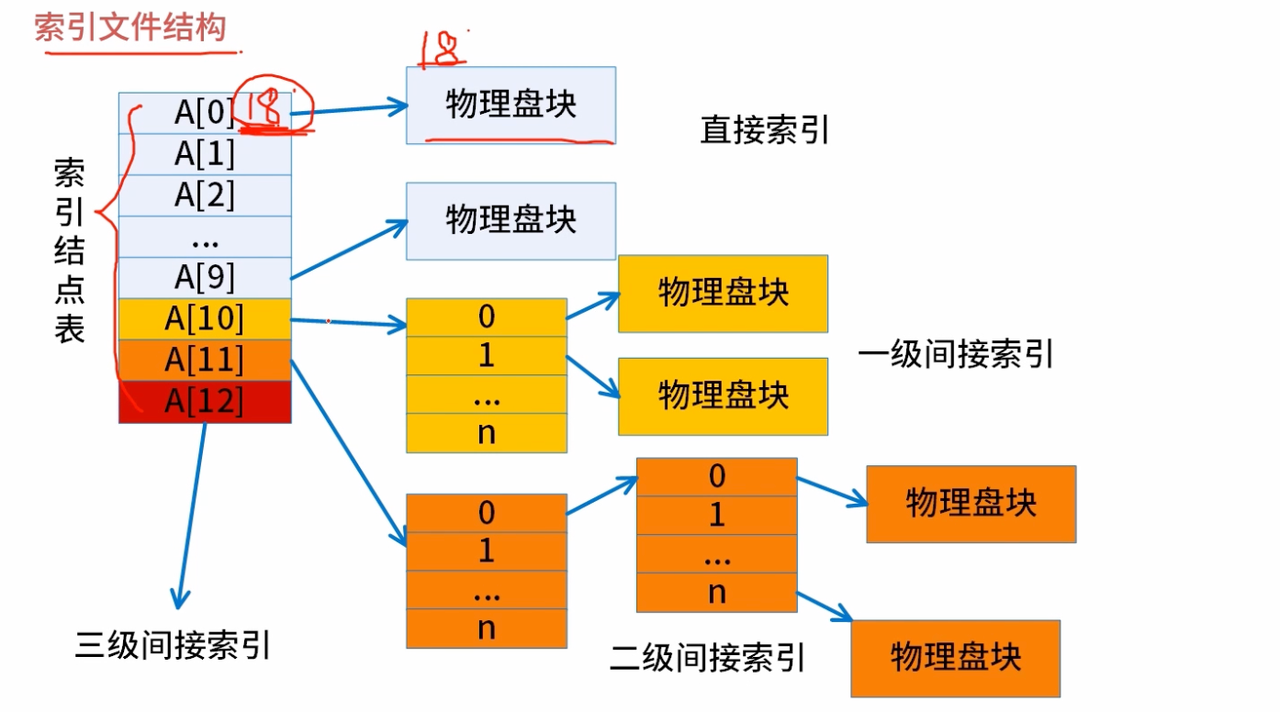

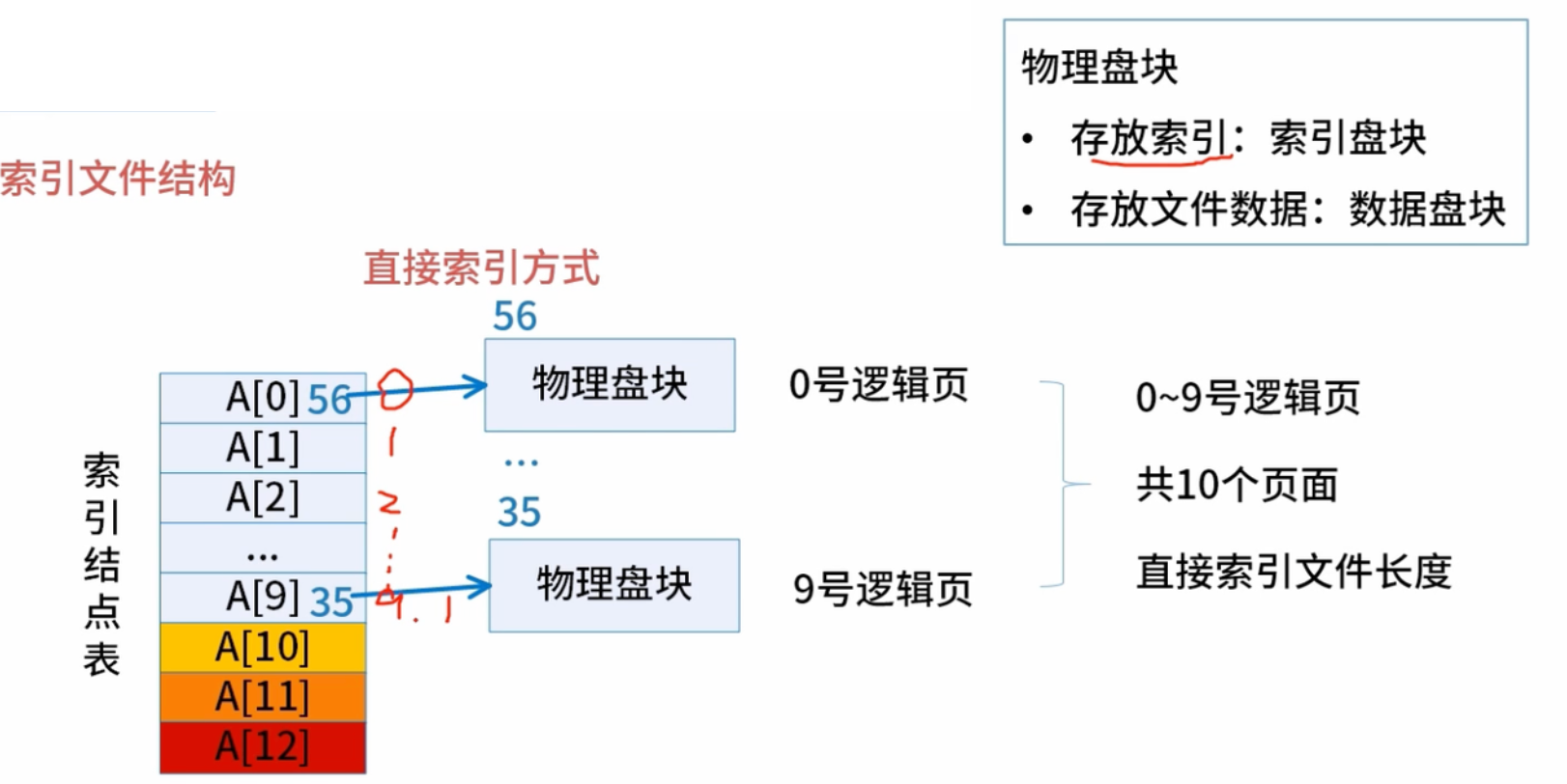

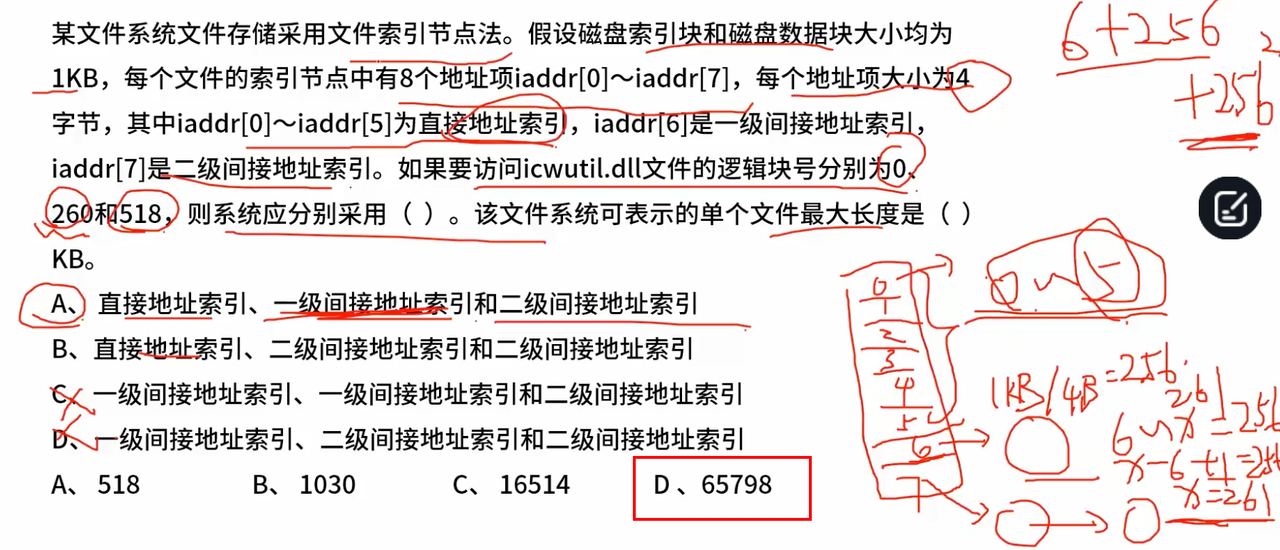

1、直接索引

概念定义：直接索引是索引文件结构中最简单的索引方式，索引结点表中的元素直接指向物理盘块，实现文件的快速访问。

核心特征：

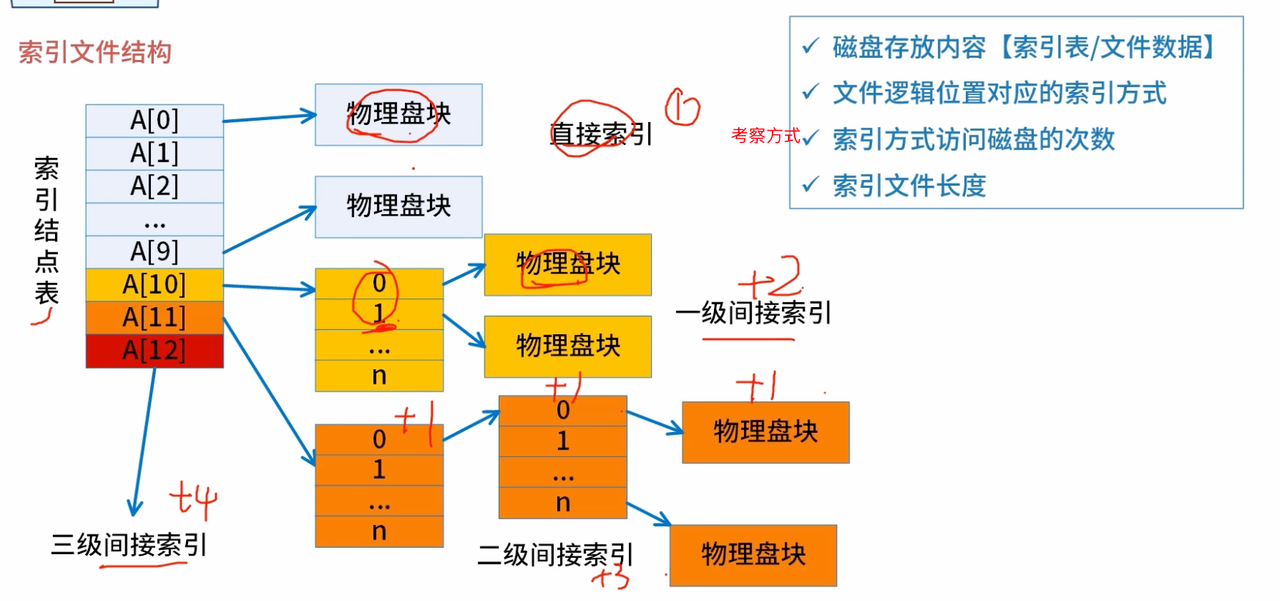

• 直接映射：索引结点表中的A[0] - A[9]直接指向物理盘块，每个元素对应一个逻辑页面
• 快速访问：访问磁盘次数为1次，访问效率高，适用于文件数据量较小的情况
• 页面范围：从0号逻辑页到9号逻辑页，共10个页面，每个页面对应一个物理盘块中的数据
• 文件长度：通过这10个直接索引项，可确定直接索引文件的长度，最多可由10个逻辑页面组成

实际应用：

• 配置文件存储：存储系统配置文件、应用程序配置等小文件，如Linux系统的/etc目录下的配置文件
• 日志文件管理：管理应用程序的日志文件，如Web服务器的访问日志、错误日志等
• 缓存文件系统：实现Redis、Memcached等缓存系统的数据存储，支持快速的数据访问
• 嵌入式系统：在资源受限的嵌入式设备上实现简单的文件系统，如Arduino、树莓派等设备



2、一级间接索引

概念定义：一级间接索引通过一个中间盘块来管理更多的物理盘块，扩展了文件系统的管理能力，适用于中等规模的文件。

核心特征：

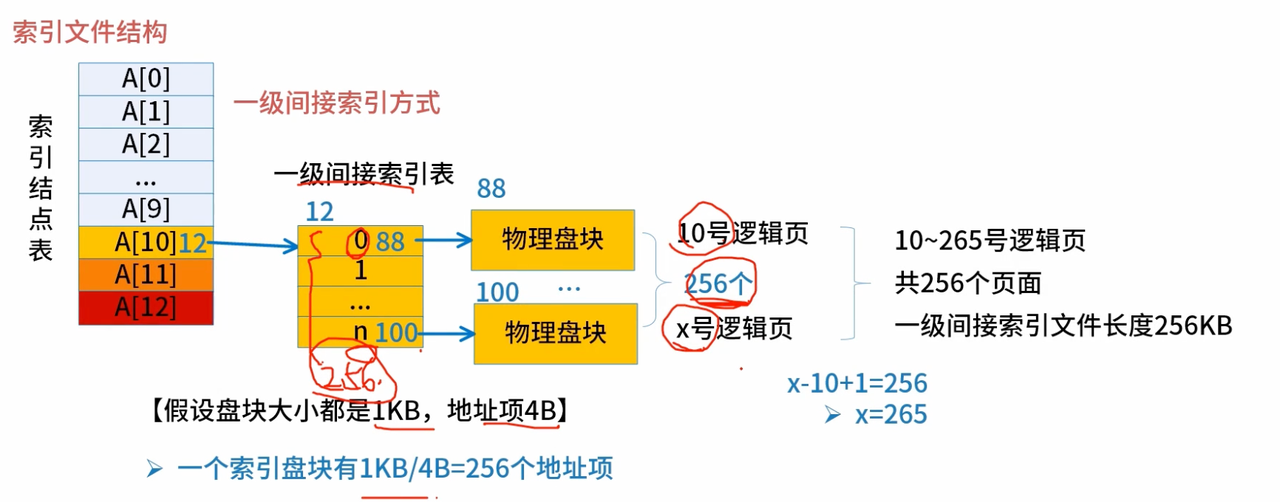

• 间接映射：索引结点表中的A[10]指向一个中间盘块，该盘块中记录了多个物理盘块号
• 访问过程：先访问中间盘块，再获取其记录的物理盘块号，进而找到文件数据所在盘块
• 管理能力：可管理比直接索引更多的数据量，访问磁盘次数为2次
• 页面范围：假设每个索引盘块有256个地址项，可管理256个逻辑页面

实际应用：

• 文档管理系统：管理企业文档、技术文档等中等规模文件，如SharePoint、Confluence等文档系统
• 媒体文件存储：存储图片、音频、视频等媒体文件，如CDN系统的静态资源管理
• 数据库数据文件：管理数据库的数据文件，如MySQL的数据表文件、索引文件等
• 版本控制系统：管理代码版本控制系统的文件，如Git的blob对象存储

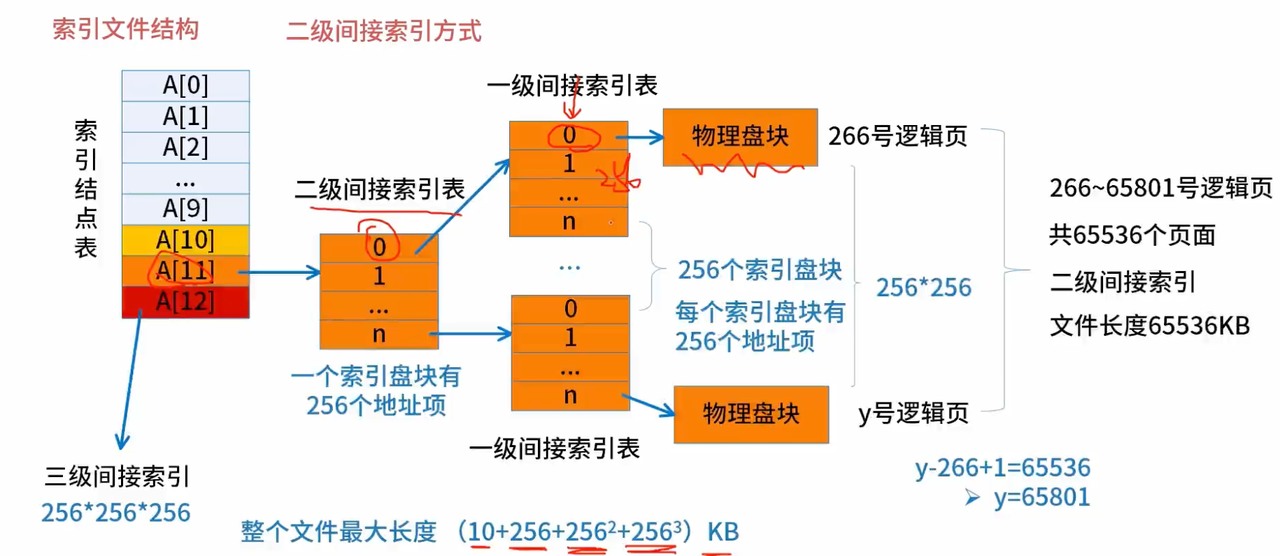

3、多级间接索引

概念定义：多级间接索引通过多层索引表来管理大规模文件，包括二级间接索引和三级间接索引，支持极大规模的数据存储。

核心特征：

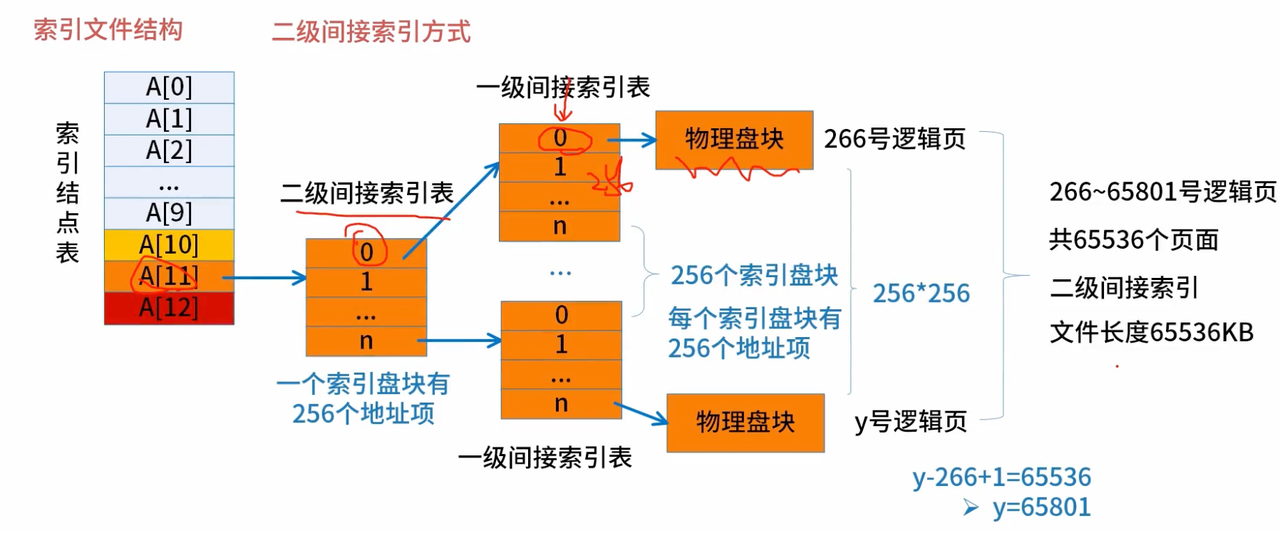

• 二级间接索引：A[11]指向二级间接索引表，该表中的每个项又指向一个一级间接索引表，可管理256×256=65536个逻辑页面
• 三级间接索引：A[12]采用三级间接索引，经过多层索引表查找，能管理极大规模的文件，可管理256×256×256=16777216个逻辑页面
• 访问次数：二级间接索引访问磁盘次数为3次，三级间接索引访问磁盘次数为4次
• 文件长度：整个文件最大长度由直接索引、一级间接索引、二级间接索引、三级间接索引共同组成

实际应用：

• 大数据存储：管理Hadoop、Spark等大数据平台的数据文件，支持PB级数据的存储和访问
• 视频流媒体：存储Netflix、YouTube等视频平台的视频文件，支持4K、8K高清视频的存储
• 科学计算：管理科学计算、机器学习等应用的大型数据文件，如气象数据、基因数据等
• 区块链存储：管理比特币、以太坊等区块链系统的数据文件，支持去中心化存储



4、文件定位算法

概念定义：文件定位算法是根据文件的逻辑页号，确定使用哪种索引方式进行定位，并计算访问磁盘次数的算法。

核心特征：

• 索引方式选择：根据文件逻辑页号判断应采用哪种索引方式进行定位，如0-9页使用直接索引
• 磁盘访问次数：不同索引方式因查找层级不同，导致访问磁盘的次数有差异，直接影响文件访问效率
• 性能优化：通过合理的索引方式选择，平衡存储空间和访问性能
• 缓存策略：结合页面缓存技术，减少磁盘访问次数，提高文件访问效率

实际应用：

• 数据库查询优化：优化MySQL、PostgreSQL等数据库的查询性能，通过索引优化将查询时间从秒级降低到毫秒级
• 文件系统优化：优化ext4、NTFS等文件系统的性能，通过智能索引选择提高文件访问效率
• 分布式存储：优化HDFS、Ceph等分布式存储系统的文件定位，支持大规模数据的快速访问
• 云存储服务：优化AWS S3、阿里云OSS等云存储服务的性能，通过智能索引提高全球用户的访问速度



四、位示图：磁盘空间管理的高效方法

本章节知识结构说明：

• 位示图原理：理解位示图的基本原理，掌握二进制位表示磁盘块使用状态的方法
• 空间管理算法：学习位示图的空间分配和回收算法，理解快速空间管理机制
• 存储计算：掌握位示图存储空间的计算方法，理解不同字长下的存储需求

位示图原理为磁盘空间管理提供基础，空间管理算法实现高效的空间分配，存储计算确定位示图的空间需求。

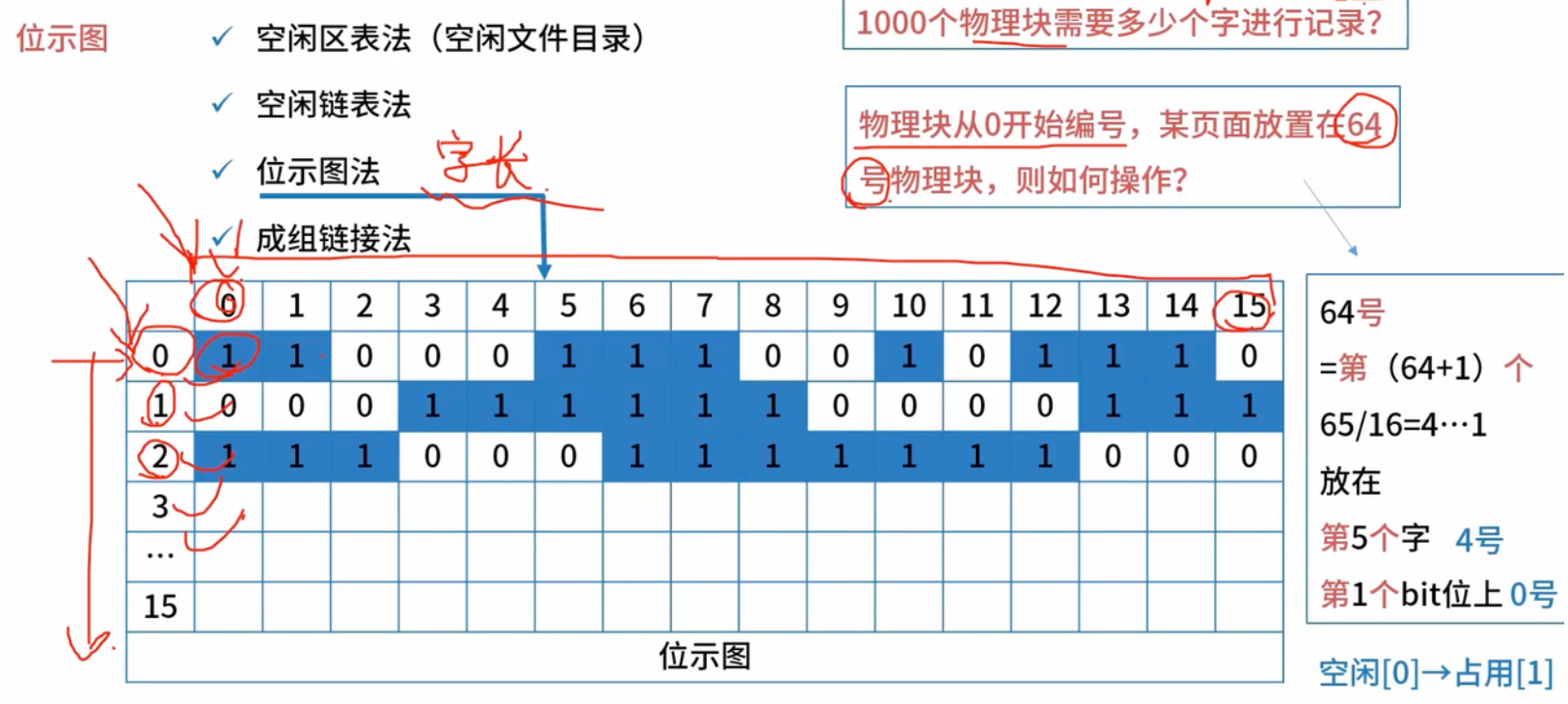

1、位示图原理

概念定义：位示图是利用二进制的一位来表示磁盘中一个物理块的使用情况的数据结构，通过位操作实现快速的空间管理。

核心特征：

• 二进制表示：通常"0"表示该物理块空闲，"1"表示已被占用，通过简单的位操作判断空间状态
• 矩阵结构：位示图是一个矩阵形式，行列编号从0开始，通过行和列的交叉位置对应不同的物理块
• 快速操作：通过位操作可以快速判断物理块的使用状态，支持高效的空间分配和回收
• 存储效率：每个物理块只需要1位存储空间，存储效率高，适合大规模磁盘管理

2、空间管理算法

概念定义：空间管理算法是基于位示图实现磁盘空间分配和回收的算法，通过位操作实现快速的空间管理。

核心特征：

• 空间分配：查找位示图中为"0"的位置，将其设置为"1"，表示该物理块已被占用
• 空间回收：将位示图中为"1"的位置设置为"0"，表示该物理块已释放
• 连续空间：支持连续空间的分配，通过位操作查找连续的"0"位
• 快速查找：通过位操作和位运算实现快速的空间查找，提高分配效率

3、存储计算

概念定义：存储计算是计算位示图所需存储空间的方法，根据磁盘容量和字长确定位示图的大小。

核心特征：

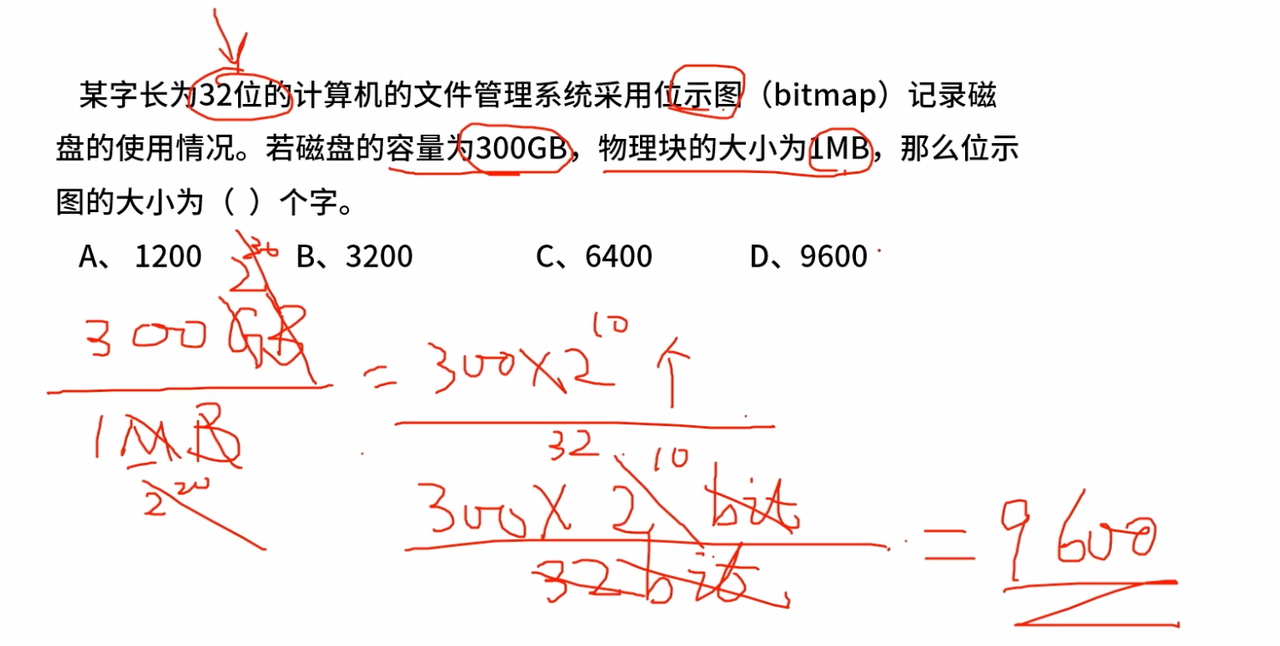

• 字数计算：用物理块总数除以一个字包含的位数，如1000个物理块需要63个字（假设每字16位）
• 字长影响：不同字长影响位示图的存储效率，32位字长比16位字长更高效
• 内存占用：位示图通常存储在内存中，需要合理控制其大小，避免占用过多内存
• 扩展性：支持磁盘扩容时的位示图扩展，动态调整位示图大小

实际应用：

• Linux文件系统：ext4文件系统使用位示图管理磁盘块，支持TB级磁盘的高效管理
• Windows文件系统：NTFS文件系统使用位示图管理磁盘空间，支持大容量硬盘的管理
• 数据库系统：MySQL、Oracle等数据库使用位示图管理数据页，提高存储空间利用率
• 分布式存储：HDFS、Ceph等分布式存储系统使用位示图管理存储节点，支持PB级数据存储
