【源码分析】chunjun实现flink sql连接器的顶层思想：通过实现InputFormatSourceFunction来串起flink sql 连接器的生命周期

分析源码：先串起流程，再分析代码架构实现。

本文主要讨论，chunjun 对flink sql连接器的顶层接口是如何实现的。

一. flink sql 从planning到runtime的具体实现要素

带着问题去思考

• 问题一：flink的InputFormatSourceFunction被谁创建？
• 问题二：flink如何调用InputFormatSourceFunction消费数据？



先了解flink sql连接器在catalog、planning、runtime时的调用逻辑，见我的文章：【源码改造】Flink-jdbc-connector源码简析+改造支持谓词下推中的二.1.1 。



接下来我们了解在planning时，数据源消费数据的逻辑是如何动态生成的，这里我们关注如下几个关键点：

1. catalog将create table的元数据以及trans sql类型（insert into或lookup join）传到具体实现中：
   • getScanRuntimeProvider
   • getLookupRuntimeProvider
2. 具体数据消费逻辑（open、run、close等）实现，由DtInputFormatSourceFunction封装具体的InputFormat实现（比如：JdbcInputFormatBuilder），这里的调用看如下jdbc连接器的实现：
3. InputFormat的实现封装了数据源元数据的初始化、with下参数注入到消费策略进而实现消费逻辑特定化等逻辑。

    @Override
    public ScanRuntimeProvider getScanRuntimeProvider(ScanContext runtimeProviderContext) {

        final RowType rowType = (RowType) physicalRowDataType.getLogicalType();
        TypeInformation<RowData> typeInformation = InternalTypeInfo.of(rowType);
        ResolvedSchema projectionSchema =
                ResolvedSchema.physical(rowType.getFieldNames(), physicalRowDataType.getChildren());
        JdbcInputFormatBuilder builder = this.builder;
...
        jdbcConfig.setColumn(columnList);

        builder.setRestoreKeyUtil(restoreKeyUtil);
...
// 这里通过DtInputFormatSourceFunction封装了jdbc的调用流程，具体数据流转流程实现由JdbcInputFormatBuilder实现
        return ParallelSourceFunctionProvider.of(
                new DtInputFormatSourceFunction<>(builder.finish(), typeInformation),
                false,
                jdbcConfig.getParallelism());
    }



在running时，DtInputFormatSourceFunction串起具体InputFormat（比如JdbcInputFormat）实例的消费逻辑（open 、 run、close等），开启数据消费的生命周期。生命周期具体的行为见如下分析。

那这些生命周期方法是如何被调用的？（后续文章分析）



二. InputFormatSourceFunction的能力

InputFormatSourceFunction 是 SourceFunction 使用inputFormat实现类消费数据源数据的接口
InputFormat实现类是具体连接器实现open、read、close等数据源生命周期的具体实现。

InputFormatSourceFunction提供了如下方法，接着我们详细分析每个实现：

open run cancel close getFormat getInputSplits

1. open：数据源上层级别设置

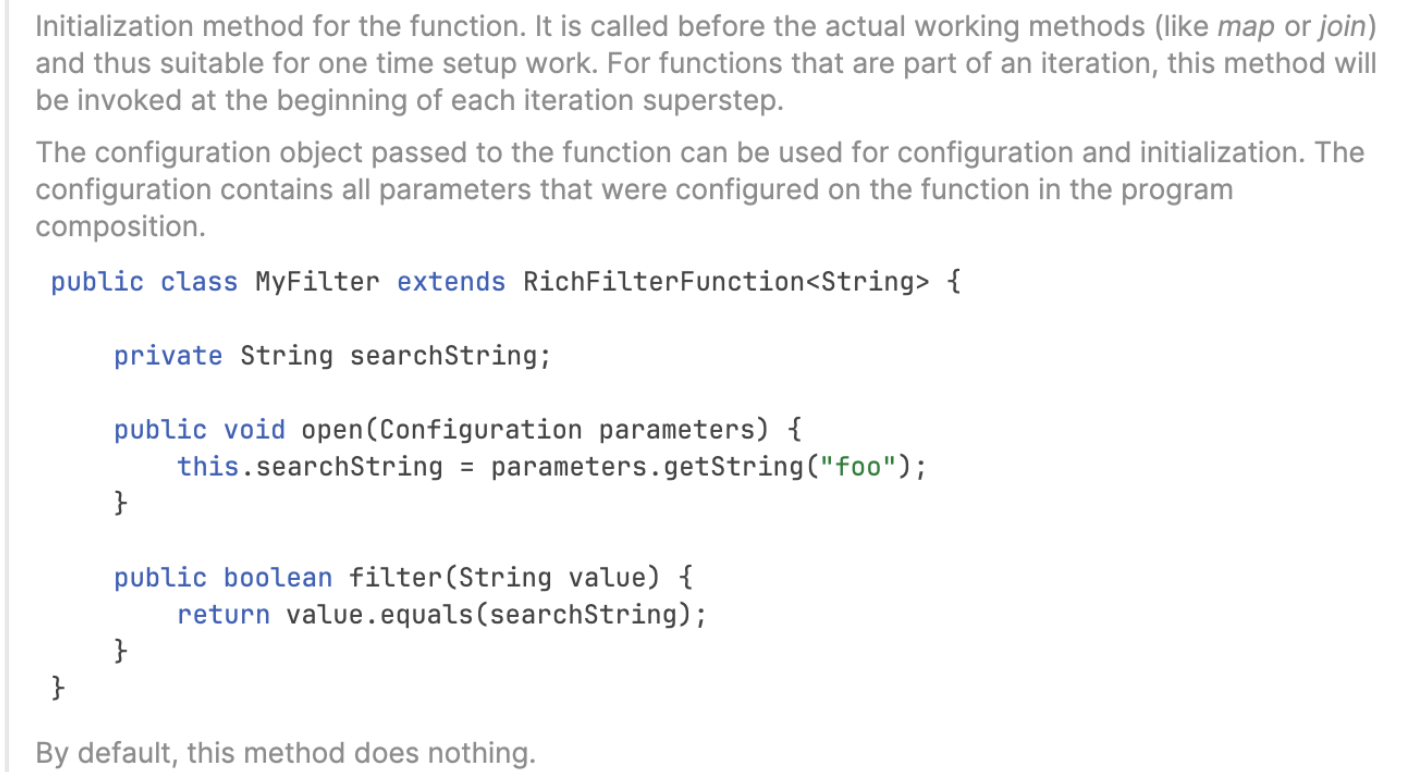

open主要实现数据源正式消费数据之前做的行为，如下解释：

接着我们看具体实现逻辑

public void open(Configuration parameters) throws Exception {


   //给具体（比如mysql连接器的inputformat）的inputformat设置context、与parameters
    StreamingRuntimeContext context = (StreamingRuntimeContext) getRuntimeContext();

    if (format instanceof RichInputFormat) {

        ((RichInputFormat) format).setRuntimeContext(context);
    }
    format.configure(parameters);

    //获取InputSplitProvider用于提供InputSplit
    provider = context.getInputSplitProvider();
    serializer = typeInfo.createSerializer(getRuntimeContext().getExecutionConfig());
    splitIterator = getInputSplits();
    isRunning = splitIterator.hasNext
