华为CloudFabric与Red Hat OpenStack联合数据中心方案介绍

---

本章介绍华为CloudFabric与Red Hat OpenStack对接组件架构及组件业务介绍；VM网络自动化端到端流程。

---

联合数据中心方案简介

华为CloudFabric与Red Hat联合提供完整的软件定义数据中心方案。华为CloudFabic通过基于neutron框架的Plugin&Driver与Red Hat OpenStack Platform集成，提供包括网络自动化、网络运维、网络安全端到端的网络解决方案。Red Hat OpenStack Platform提供包括计算虚拟化，软件定义存储及企业级云管平台OpenStack。

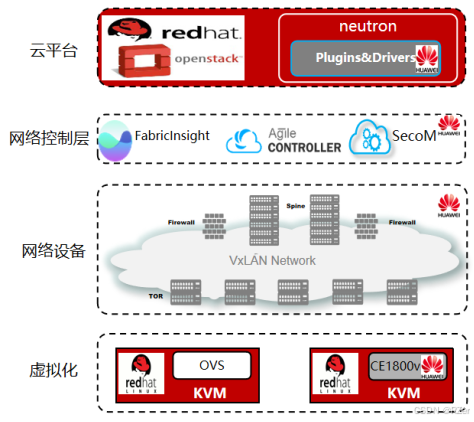

图1-8 联合数据中心方案逻辑架构

华为CloudFabric：

• Agile Controller-DCN控制器通过Neutron Plugin&Driver无缝支持OpenStack网络业务服务化发放；单集群支持3000TOR设备管理。

• FabricInsight基于大数据分析，支持网络流量可视化、网络故障（如突发流量、异常流量）定义。

• SecoManager提供防火墙的统一管理，支持OpenStack的FWaaS服务。

• 网络设备提供端到端400G互联，业界最高性能；CE1800V用户态软件交换机提供业界领先转发性能。

Agile Controller-DCN与Red Hat OpenStack对接架构

Agile Controller-DCN控制器基于OpenStack社区Neutron标准模型、接口与Red Hat OpenStack对接。对接业务包括L2/L3业务、FWaaS业务、QoS业务及VPNaaS业务，如图1-9所示。

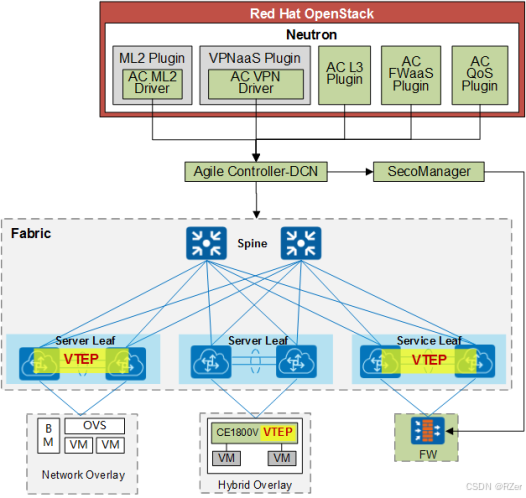

图1-9 Agile Controller-DCN与Red Hat OpenStack对接架构示意图

• AC ML2 Driver
  AC ML2 Driver主要实现Neutron ML2定义标准接口，感知neutron port事件，调用Agile Controller-DCN北向REST API实现物理机、虚拟机对应TOR侧的网络配置。

• AC VPN Driver
  AC VPN Driver感知用户通过云平台发放的VPN服务，调用Agile Controller-DCN北向API下发Service Leaf与防火墙的互联配置，Agile Controller-DCN调用SecoManager北向API将VPN配置下发的华为防火墙（注：仅限华为防火墙）。

• AC L3 plugin
  AC L3 plugin感知Neutron vRouter，network、EIP、SNAT相关事件，调用Agile Controller-DCN北向API动态下发对应配置。

• AC FWaaS plugin
  AC FWaaS plugin感知云平台下发的防护墙业务，调用Agile Controller-DCN北向API配置Service Leaf与防火墙间的互联配置，Agile Controller-DCN调用SecoManage将具体配置下发到华为防火墙（注：仅限华为防火墙）。

• AC QoS Plugin
  AC QoS plugin感知云平台下发的QoS业务（端口限速、DSCP Remark），调用Agile Controller-DCN北向API下发QoS配置。

• CE1800V
  替代开源OVS，作为VXLAN的VTEP提供VM接入功能，支持分布式防火墙。

网络自动化流程简介

OpenStack云网场景创建VM，网络自动化流程如图1-10所示：

1. 租户管理员在云平台界面上依托Neutron提供的能力，创建逻辑网络。
2. 租户管理员在云平台界面上依托NOVA提供的能力，创建VM，并将VM接入到指定的网络中。
3. NOVA调用Neutron的API创建vPort，这个vPort是VM将来要挂接到vSwitch上去的虚端口。这个虚端口中会包含HostID（即VM将来会被发放到的Host的HostID）、虚拟机的MAC/IP/VLAN信息。
4. NOVA向选出的计算节点中的Host发送VM创建请求，由NOVA Compute创建好虚拟机，并为虚拟机绑定vSwitch的接口。
5. Neutron检测到vSwitch上的端口状态变化，获取本地VLAN信息，并通过控制器安装在Neutron中的插件，将这些信息同步给控制器。
6. 控制器自动化下发二层配置和三层配置：
   ① 下发二层配置：控制器根据初始化配置时，通过LLDP发现的Host主机与TOR之间的连线关系，在VM上线的Host主机所连接的TOR的对应端口上，下发VM接入配置，如VLAN与BD的映射等。
   ② 下发三层配置：控制器下发VXLAN三层网关配置，如vBDIF、网关IP地址等，并关联VRF。

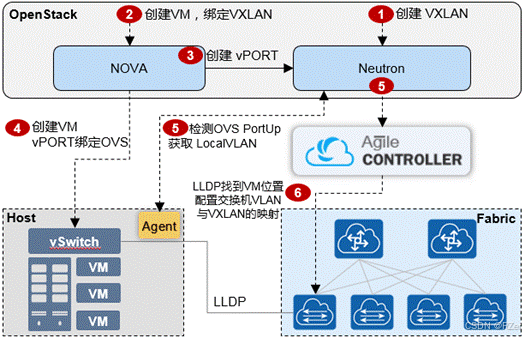

图1-10 网络配置自动化流程

---
