ERTEC200P-2 PROFINET设备完全开发手册(6-2）

最新推荐文章于 2024-10-29 20:12:38 发布
原创 最新推荐文章于 2024-10-29 20:12:38 发布 · 858 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#Profinet #西门子 #芯片 #嵌入式硬件

该文详述了一个PLC诊断与报警的实验过程，涉及修改固件宏定义、使用TIAPortal建立项目、触发和清除通道报警，以及通过OB82、OB40和OB55处理不同类型的报警事件。实验展示了如何通过串口终端输入指令来模拟报警，并观察PLC的响应，同时强调了在GSDML文件中定义自定义错误类型的重要性。

6.2 诊断与报警实验

首先确认固件为 App1_STANDARD, 将宏定义改为：

#define EXAMPL_DEV_CONFIG_VERSION  1

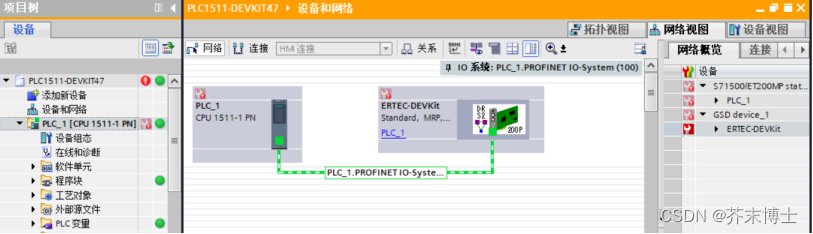

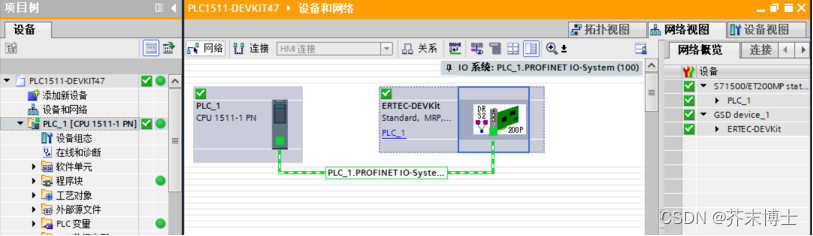

参照第6节的内容，编译和调试固件，并在TIA Portal 中建立RT项目。启动固件后，TIA Portal 切换到在线，可以看到PLC与设备正常工作：

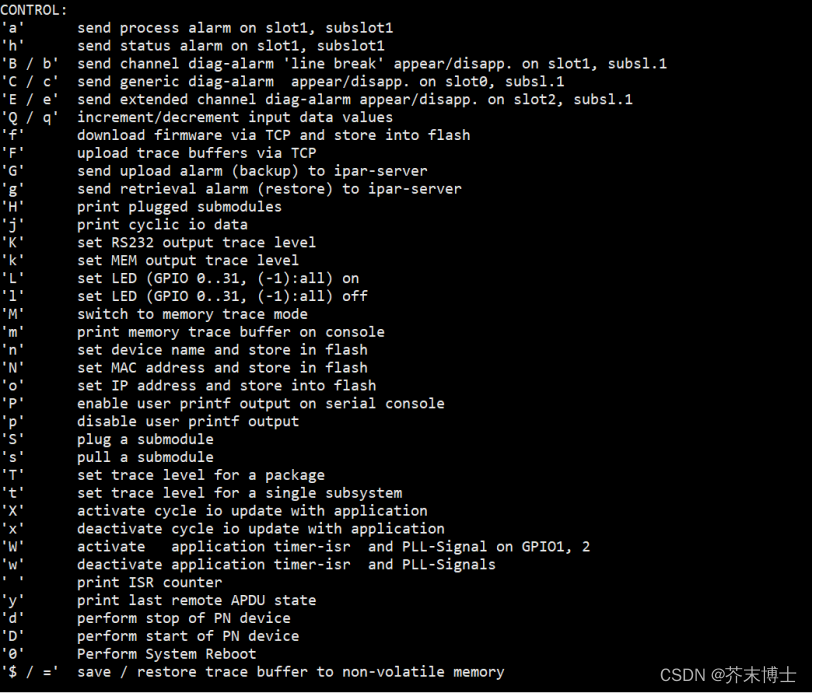

在串口终端输入‘？’可以看到指令列表：

 输入‘B’可以发送通道诊断报警‘line break’在槽1-子槽1。在串口终端输入‘B’，
