在上一篇中，我简单的介绍用xml文件绘制图像的基础，本部分主要介绍通过Android提供的Canvas对象来实现一些常见的2D图形绘制，最后我用这个API画了一只好丑的鸡

1，Canvas获取

我们知道，Canvas就相当于我们的画布，那么画画当然第一步就是找画布了

方式一：

自定义view，在onDraw（）方法中获取，比如：

public class MyView extends View{

    public MyView(Context context) {
        super(context);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
    }
}

方式二：

通过Bitmap对象配合其构造方法获取，比如：

Bitmap bitmap=Bitmap.createBitmap( 700,700, Bitmap.Config.ARGB_8888);
Canvas canvas=new Canvas(bitmap);

这里的画布Canvas可以画的图形常见的有，它们都是通过canvas.drawXXX()来实现的：

矩形
圆角矩形
圆形
椭圆
线条
扇形
弧形
点
字体

下面我会一一进行简单介绍

2，Paint获取

同理，找到了画布，得有画笔才能画画，所以第二步是找画笔，这里面我们只需要通过其构造方法就可以获取：

Paint paint=new Paint();

当然画笔有很多种，我们这里可以通过setXXX()方法来设置画笔的属性，常用的属性有：

paint.setColor();                  //颜色
paint.setAntiAlias();              //锯齿效果
paint.setStyle();                  //风格
paint.setStrokeWidth();            //线条宽度
paint.setARGB();                   //A,R,G,B值
paint.setAlpha();                  //透明度
paint.setDither();                 //抗抖动
paint.setColorFilter();            //颜色过滤器

比如：

paint.setAntiAlias(true);
paint.setStyle(Paint.Style.STROKE);
paint.setStrokeWidth(3);

3，简单实践

画笔和画布都有了，下面就来画一画各种形状感受一下，我这里是通过Bitmap对象创建画布Canvas，然后将其展示到一个ImageView查看绘制效果

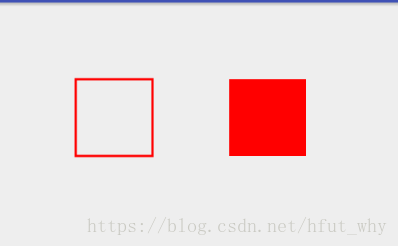

（1）矩形（实心和空心）

imageView=findViewById(R.id.disply_screen);
Bitmap bitmap=Bitmap.createBitmap( 600,600, Bitmap.Config.ARGB_8888);
Canvas canvas=new Canvas(bitmap);
Paint paint=new Paint();
paint.setAntiAlias(true);
paint.setStyle(Paint.Style.STROKE);
paint.setColor(Color.RED);
paint.setStrokeWidth(3);
canvas.drawRect(100,100,200,200,paint);
paint.setStyle(Paint.Style.FILL);
canvas.drawRect(300,100,400,200,paint);
imageView.setImageBitmap(bitmap);

主要接口参数释义：

canvas.drawRect(left,top,right,bottom,paint)

以paint绘制以点（left，top）与点（right，bottom）组成对角线的矩形

绘制效果：

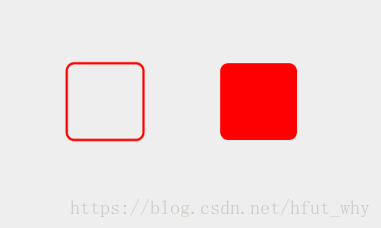

（2）圆角矩形（实心和空心）

canvas.drawRoundRect(100,100,200,200,10,10,paint);
paint.setStyle(Paint.Style.FILL);
canvas.drawRoundRect(300,100,400,200,10,10,paint);

主要接口参数释义：

canvas.drawRoundRect(left,top,right,bottom,rx,ry,paint)

以paint绘制以点（left，top）与点（right，bottom）组成对角线且x方向角度rx，y方向角度ry的圆角矩形

绘制效果：

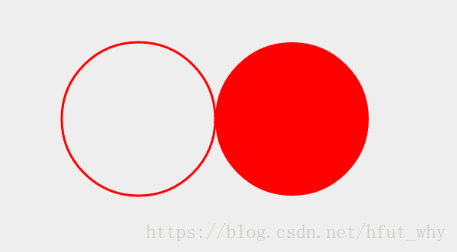

（3）绘制圆形（实心和空心）

 canvas.drawCircle(200,200,100,paint);
 paint.setStyle(Paint.Style.FILL);
 canvas.drawCircle(400,200,100,paint);

主要接口参数释义：

canvas.drawCircle(x,y,r,paint)

以paint绘制以点（x，y）为圆心，r为半径的圆形

绘制效果：

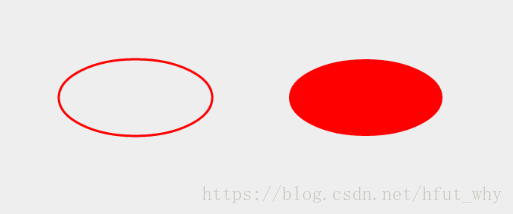

（4）绘制椭圆（实心和空心）

 canvas.drawOval(100,100,300,200,paint);
 paint.setStyle(Paint.Style.FILL);
 canvas.drawOval(400,100,600,200,paint);

主要接口参数释义：

canvas.drawOval(left,top,right,bottom,rx,ry,paint)

以paint绘制以点（left，top）与点（right，bottom）组成对角线的矩形作为该椭圆外接矩形的椭圆

绘制效果：

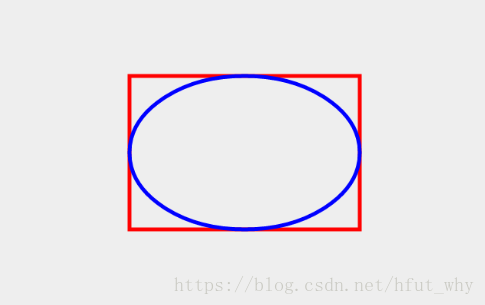

很简单，我们可以使用以下方法简单验证一下：

paint.setColor(Color.RED);
canvas.drawRect(200, 200, 500, 400, paint);
paint.setColor(Color.BLUE);
canvas.drawOval(200, 200, 500, 400, paint);

绘制效果：

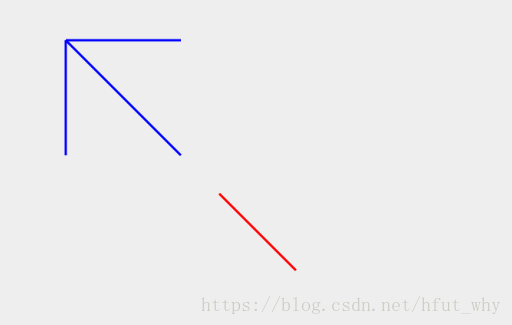

（5）绘制线条（单条和多条）

 canvas.drawLine(300,300,400,400,paint);
 paint.setColor(Color.BLUE);
 //多条线
 canvas.drawLines(new float[]{100,100,250,100,100,100,250,250,100,100,100,250},paint);

主要接口参数释义：

canvas.drawLine(startX,startY,endX,endY,paint)

以paint绘制起点为（startX，startY）与终点为（endX，endY）的线段

canvas.drawLines(points,paint)

以paint绘制float数组points中点信息的多条线段

绘制效果：

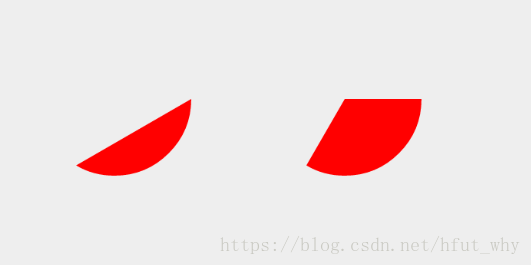

（6）绘制扇形和弧形

 canvas.drawArc(100,100,300,300,0,120,false,paint);
 canvas.drawArc(400,100,600,300,0,120,true,paint);

主要接口参数释义：

canvas.drawArc(left,top,right,bottom,startAngle,sweepAngle,userCenter,paint)

以paint绘制以点（left，top）与点（right，bottom）组成对角线的矩形作为该椭圆外接矩形的椭圆，开始角度为startAngle，扇形角度为sweepAngle的扇形，是否使用椭圆中心点（扇形和弧形的区别）取决于userCenter参数；开始角度的定义以x轴正方向为0度，沿顺时针方向旋转

绘制效果：

（7）绘制点（点太小，设置一下画笔）

float x=0;
float y=0;
Random random=new Random();
paint.setStrokeWidth(10);
for(int i=0;i<100;i++){
    x=random.nextFloat()*600;
    y=random.nextFloat()*600;
    canvas.drawPoint(x,y,paint);
}

主要接口参数释义：

canvas.drawPoint(x,y,paint)

以paint绘制坐标为（x,y）的点

绘制效果：

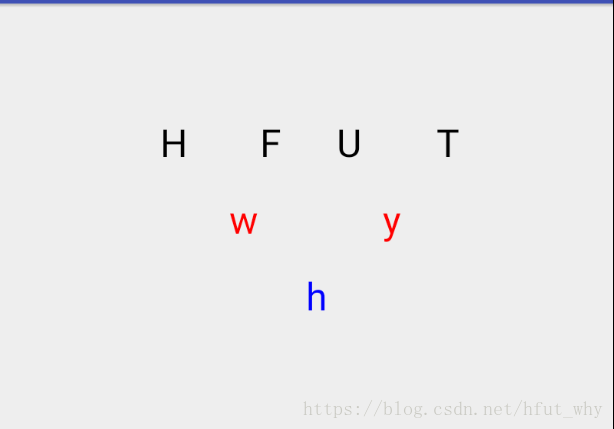

（8）绘制字体

paint.setStrokeWidth(15);
paint.setTextSize(50);
paint.setColor(Color.BLACK);
canvas.drawText("H",210,200,paint);
canvas.drawText("F",340,200,paint);
canvas.drawText("U",440,200,paint);
canvas.drawText("T",570,200,paint);

paint.setColor(Color.RED);
canvas.drawText("w",300,300,paint);
paint.setColor(Color.BLUE);
canvas.drawText("h",400,400,paint);
paint.setColor(Color.RED);
canvas.drawText("y",500,300,paint);

主要接口参数释义：

canvas.drawText(text,x,y,paint)

以paint在坐标为（x,y）的点绘制text文本

绘制效果：

4，画鸡环节

说实话，这只鸡被我画的实在太丑了，我真的不想看它：

画鸡代码：

package com.hfut.operation2ddraw;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.util.Log;
import android.view.View;
import android.widget.ImageView;

/**
 * @author why
 * @date 2018-8-23 20:30:40
 */
public class MainActivity extends AppCompatActivity {

    private static final String TAG = "MainActivity";
    ImageView imageView;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        imageView=findViewById(R.id.disply_screen);

        Bitmap bitmap=Bitmap.createBitmap( 700,700, Bitmap.Config.ARGB_8888);
        Canvas canvas=new Canvas(bitmap);
        Paint paint=new Paint();

        //canvas.drawLine(100,100,250,250,paint);
        paint.setAntiAlias(true);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(3);

        //绘制鸡身
        canvas.drawCircle(350,350,150,paint);

        //绘制鸡翅膀
        paint.setStyle(Paint.Style.FILL);
        paint.setColor(getResources().getColor(R.color.chickFur));
        canvas.drawArc(295,254.639f,500,315.361f,0,240,false,paint);

        //绘制鸡脚
        paint.setStrokeWidth(5);
        paint.setColor(Color.BLACK);
        canvas.drawLines(new float[]{350,500,270,600,350,500,430,600},paint);
        Path path1=new Path();
        path1.moveTo(270,600);
        path1.lineTo(230,620);
        path1.lineTo(250,640);
        path1.lineTo(280,630);
        path1.lineTo(270,600);
        path1.lineTo(250,640);
        paint.setStyle(Paint.Style.STROKE);
        canvas.drawPath(path1,paint);

        Path path2=new Path();
        path2.moveTo(430,600);
        path2.lineTo(390,620);
        path2.lineTo(410,640);
        path2.lineTo(460,620);
        path2.lineTo(430,600);
        path2.lineTo(410,640);
        paint.setStyle(Paint.Style.STROKE);
        canvas.drawPath(path2,paint);

        //绘制鸡头
        paint.setStrokeWidth(7);
        paint.setColor(Color.DKGRAY);
        canvas.drawCircle(200,200,60,paint);

        //绘制鸡嘴
        Path mouthPath=new Path();
        mouthPath.moveTo(140,200);
        mouthPath.lineTo(110,200);
        mouthPath.lineTo(140,185);
        paint.setStrokeWidth(10);
        canvas.drawPath(mouthPath,paint);
        canvas.drawLine(140,200,130,220,paint);

        //绘制鸡眼
        paint.setStrokeWidth(3);
        paint.setColor(Color.BLACK);
        paint.setStyle(Paint.Style.FILL);
        canvas.drawOval(240,170,200,200,paint);
        paint.setColor(Color.RED);
        canvas.drawOval(230,180,210,190,paint);

        paint.setColor(Color.BLACK);
        canvas.drawLine(200,170,240,170,paint);

        imageView.setImageBitmap(bitmap);
    }

}

画鸡主要是在熟悉API的时候娱乐一下，但是确实发现了自己不适合画画。
