AD

由于AD的各个版本的教程在网上已经随便可以找到了，所以我主要是总结一下自己在使用AD的过程中遇到的一些小问题的失误。

——总结将会持续更新

1、原理图生成PCB时找不到“Update PCB document…”

解决方式：
可能是只打开了原理图文件，没有打开工程文件；

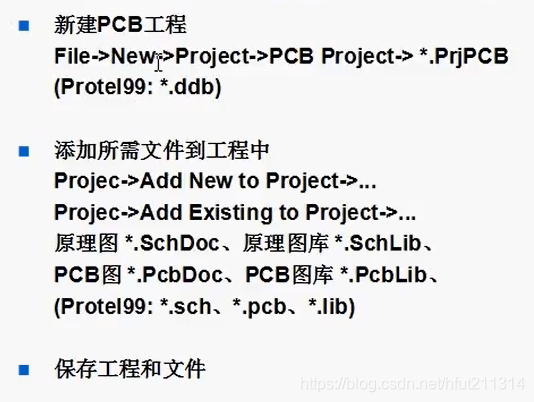

一个完整的工程文件包括：

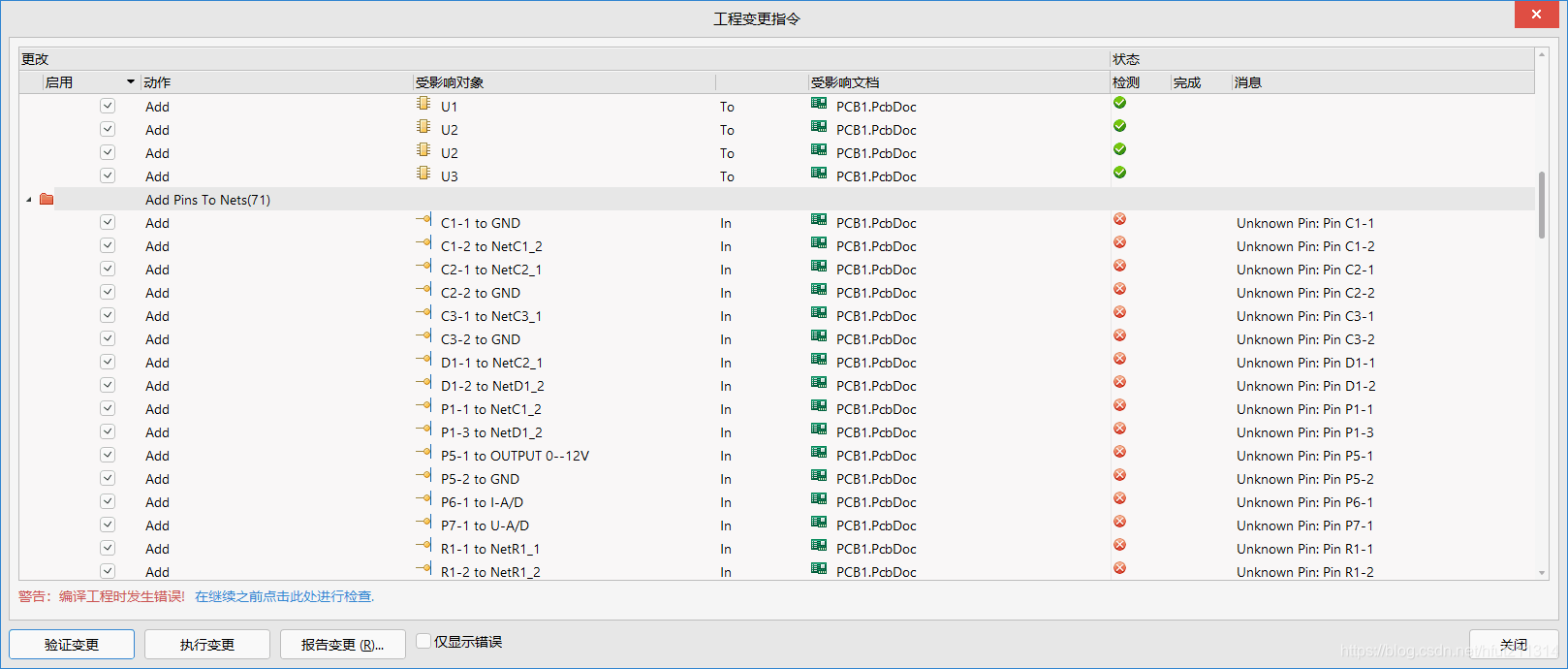

2、执行“Update PCB document…”命令时，

可能是
原先更新过一次PCB，然后你有更改过原理图的某些网络，再次更新的时候就会出现这个问题。你只要将该PCB从工程中删除掉，重新建立一个PCB文件并添加到工程中，就可以更新了；

3、原理图转换到PCB之前、必须进行电气规则检查。
适当更改线路，焊盘的规则，使错误减少；同时，字符与焊盘距离过近，也会报警。
