零碎笔记——20190306

non-max suppression(非最大值抑制)：

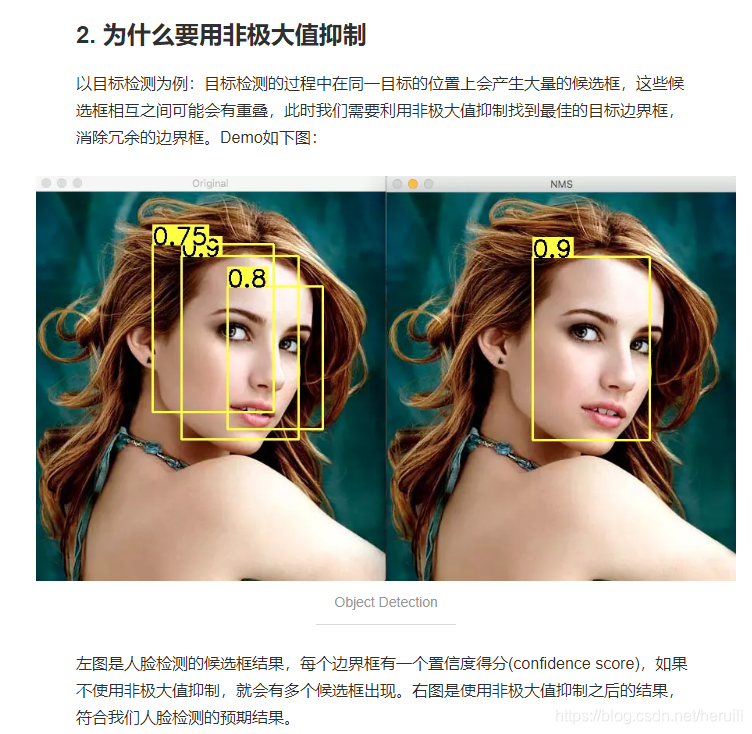

清理检测结果，只输出概率最大的分类结果，但抑制很接近，但不是最大的其他预测结果
非极大值抑制，简称为NMS算法，英文为Non-Maximum Suppression。其思想是搜素局部最大值，抑制极大值。NMS算法在不同应用中的具体实现不太一样，但思想是一样的。非极大值抑制，在计算机视觉任务中得到了广泛的应用，例如边缘检测、人脸检测、目标检测（DPM，YOLO，SSD，Faster R-CNN）等
在这里插入图片描述

IOU(Intersection over Union):一种测量在特定数据集中检测相应物体准确度的一个标准，这个标准用于测量真实和预测之间的相关度，相关度越高，该值越高。

通常我们在 HOG + Linear SVM object detectors 和 Convolutional Neural Network detectors (R-CNN, Faster R-CNN, YOLO, etc.)中使用该方法检测其性能。注意，这个测量方法和你在任务中使用的物体检测算法没有关系。

IoU是一个简单的测量标准，只要是在输出中得出一个预测范围(bounding boxex)的任务都可以用IoU来进行测量。为了可以使IoU用于测量任意大小形状的物体检测，我们需要：
1、 ground-truth bounding boxes（人为在训练集图像中标出要检测物体的大概范围）；
2、我们的算法得出的结果范围。

在这里插入图片描述

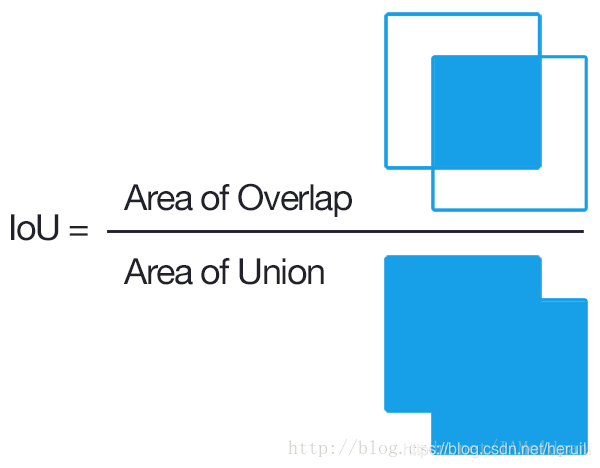

如上图，很简单，IoU相当于两个区域重叠的部分除以两个区域的集合部分得出的结果。
一般来说，这个score ＞ 0.5 就可以被认为一个不错的结果了。
python代码实现

下面使用Python来实现两个一维集合的 IoU 的计算


def iou(set_a, set_b):
    '''
    一维 iou 的计算
    '''
    x1, x2 = set_a # (left, right)
    y1, y2 = set_b # (left, right)

    low = max(x1, x2)
    high = max(y1, y2)
    # intersection
    if high-low<0:
        inter = 0
    else:
        inter = high-low
    # union
    union = (x2 - x1) + (y2 - y1) - inter
    # iou
    iou = inter / union
    return iou

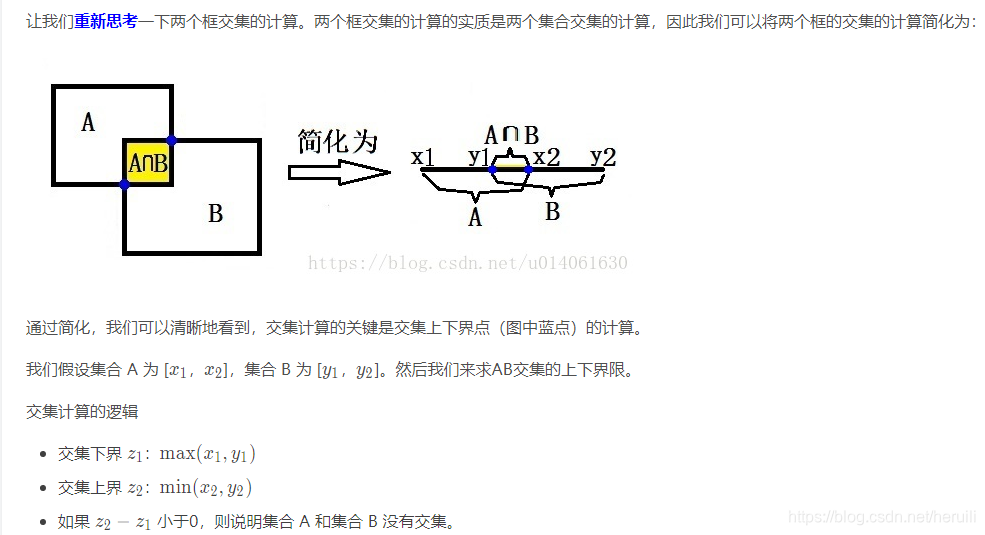

上面，我们计算了两个一维集合的 iou，将上面的程序进行扩展，即可得到两个框 IoU 计算的程序。

def iou(box1, box2):
    '''
    两个框（二维）的 iou 计算

    注意：边框以左上为原点

    box:[top, left, bottom, right]
    '''
    in_h = min(box1[2], box2[2]) - max(box1[0], box2[0])
    in_w = min(box1[3], box2[3]) - max(box1[1], box2[1])
    inter = 0 if in_h<0 or in_w<0 else in_h*in_w
    union = (box1[2] - box1[0]) * (box1[3] - box1[1]) + \
            (box2[2] - box2[0]) * (box2[3] - box2[1]) - inter
    iou = inter / union
    return iou

代码二

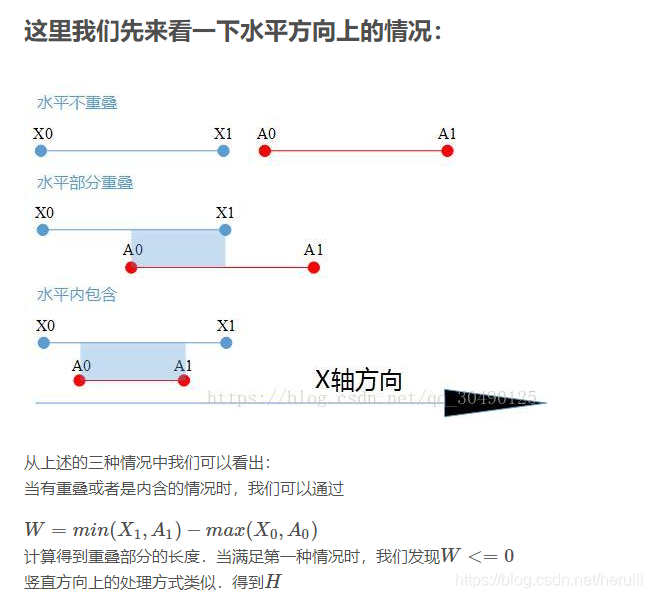

在这里插入图片描述

#RT:RightTop
#LB:LeftBottom
def IOU(rectangle A, rectangleB):
    W = min(A.RT.x, B.RT.x) - max(A.LB.x, B.LB.x)
    H = min(A.RT.y, B.RT.y) - max(A.LB.y, B.LB.y)
    if W <= 0 or H <= 0:
        return 0;
    SA = (A.RT.x - A.LB.x) * (A.RT.y - A.LB.y)
    SB = (B.RT.x - B.LB.x) * (B.RT.y - B.LB.y)
    cross = W * H
    return cross/(SA + SB - cross)

L1正则化是指权值向量中各个元素的绝对值之和
L2正则化是指权值向量中各个元素的平方和然后再求平方根

L1正则化作用是可以产生稀疏权值矩阵，即产生一个稀疏模型，可以用于特征选择
L2正则化可以防止模型过拟合；一定程度上，L1也可以防止过拟合、

Softmax loss:classification
L2 loss:regression

cosine similarity:余弦相似性：值越大相似性越高

**LBP(Local Binary Pattern,局部二值模式)**是一种用来描述图像局部纹理特征的算子，它具有旋转不变性和灰度不变性等显著的特点

SIFT（Scale-Invariant feature transform）：尺度不变特征变换，SIFT特征对旋转、尺度缩放、亮度变化等保持不变性，是一种非常稳定的局部特征。是用于图像处理领域的一种描述，这种描述具有尺度不变性，可在图像中检测出关键点，是一种局部特征描述子
1.1 SIFT算法具的特点
图像的局部特征，对旋转、尺度缩放、亮度变化保持不变，对视角变化、仿射变换、噪声也保持一定程度的稳定性。
独特性好，信息量丰富，适用于海量特征库进行快速、准确的匹配。
多量性，即使是很少几个物体也可以产生大量的SIFT特征
高速性，经优化的SIFT匹配算法甚至可以达到实时性
扩招性，可以很方便的与其他的特征向量进行联合。
1.2 SIFT特征检测的步骤
有4个主要步骤

1、尺度空间的极值检测 搜索所有尺度空间上的图像，通过高斯微分函数来识别潜在的对尺度和选择不变的兴趣点。
2、特征点定位 在每个候选的位置上，通过一个拟合精细模型来确定位置尺度，关键点的选取依据他们的稳定程度。
3、特征方向赋值 基于图像局部的梯度方向，分配给每个关键点位置一个或多个方向，后续的所有操作都是对于关键点的方向、尺度和位置进行变换，从而提供这些特征的不变性。
4、特征点描述 在每个特征点周围的邻域内，在选定的尺度上测量图像的局部梯度，这些梯度被变换成一种表示，这种表示允许比较大的局部形状的变形和光照变换。

HOG(Histogram of Oriented Gradient ,HOG),方向梯度直方图：

是一种在计算机视觉和图像处理中用来进行物体检测的特征描述子
HOG特征通过计算和统计图像局部区域的梯度方向直方图来构成特征
HOG特征通过计算和统计图像局部区域的梯度方向直方图来构成特征
HOG特征结合SVM分类器已被广泛应用于图象识别中，尤其在行人检测中获得了极大的成功
在一副图像中，局部目标的表象和形状（appearance and shape）能够被梯度或边缘的方向密度分布很好地描述。（本质：梯度的统计信息，而梯度主要存在于边缘的地方）
HOG特征的提取与计算步骤
大概过程：

HOG特征提取方法就是将一个image（你要检测的目标或者扫描窗口）：
1）灰度化（将图像看做一个x,y,z（灰度）的三维图像）；
2）采用Gamma校正法对输入图像进行颜色空间的标准化（归一化）；目的是调节图像的对比度，降低图像局部的阴影和光照变化所造成的影响，同时可以抑制噪音的干扰；
3）计算图像每个像素的梯度（包括大小和方向）；主要是为了捕获轮廓信息，同时进一步弱化光照的干扰。
4）将图像划分成小cells（例如66像素/cell）；
5）统计每个cell的梯度直方图（不同梯度的个数），即可形成每个cell的descriptor；
6）将每几个cell组成一个block（例如33个cell/block），一个block内所有cell的特征descriptor串联起来便得到该block的HOG特征descriptor。
7）将图像image内的所有block的HOG特征descriptor串联起来就可以得到该image（你要检测的目标）的HOG特征
8) 收集HOG特征：将提取的HOG特征输入到SVM分类器中，寻找一个最优超平面作为决策函数

R-HOG和SIFT看起来很相似，但不同的是：
R-HOG是在单一尺度下，密集的网格内，没有对方向排序的情况下被计算出来，而SIFT描述器是在多尺度下，稀疏的图像关键点上对方向排序的情况下被计算出来

reference:https://blog.youkuaiyun.com/u014061630/article/details/82818112
