Cadence16.6版本下Pspice仿真的使用

本文详细介绍Pspice软件的基本操作流程,包括工程创建、电路绘制及仿真参数设置。适用于初学者快速掌握Pspice仿真技能,进行通信电路与系统的实验。

0.前言:

因为这学期有一门通信电路与系统的实验,所以要用到Pspice这个软件,借此学习一下这个软件的使用方法。
本文主要介绍的Pspice仿真常用的操作步骤。

首先下载安装Cadence,我安装的是16.6版本的。下载和安装的包还是挺大的,里面功能很多,可以画原理图、PCB、仿真等。其中的Pspice软件就是一个仿真软件。

1.打开,创建工程

选择这个图标打开
在这里插入图片描述

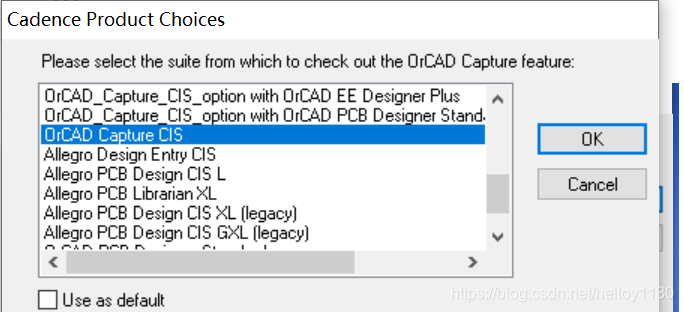

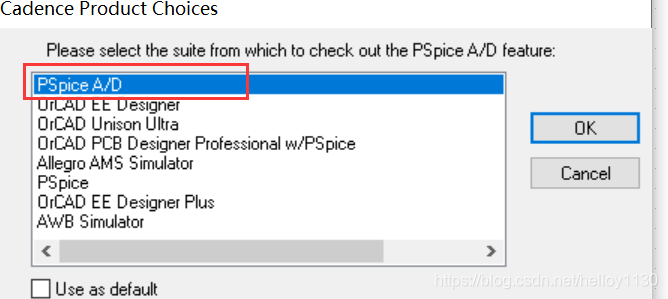

选择OrCAD Capture CIS,这个比不带CIS的那个组件多。
在这里插入图片描述

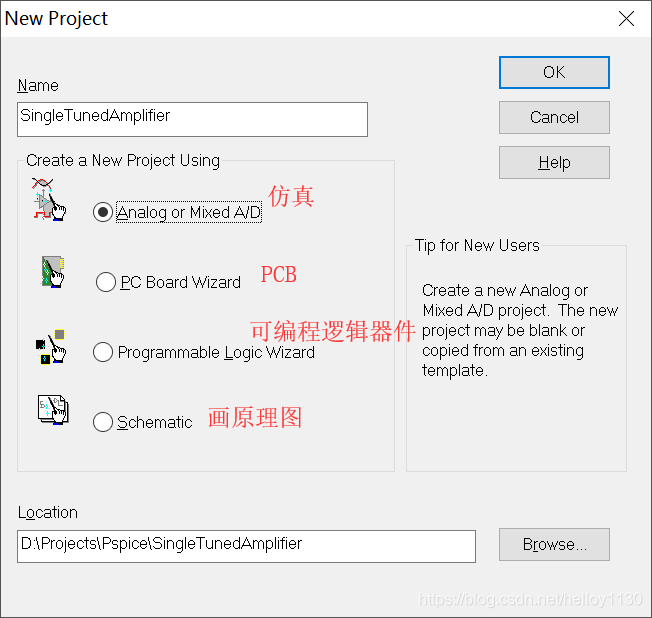

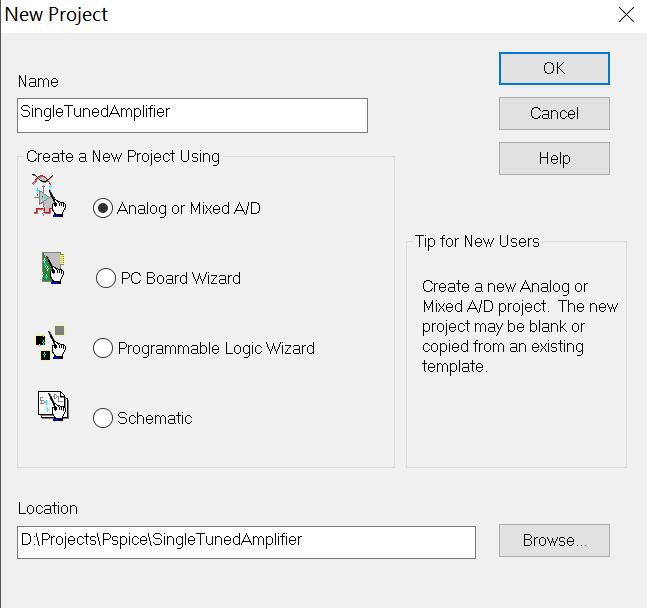

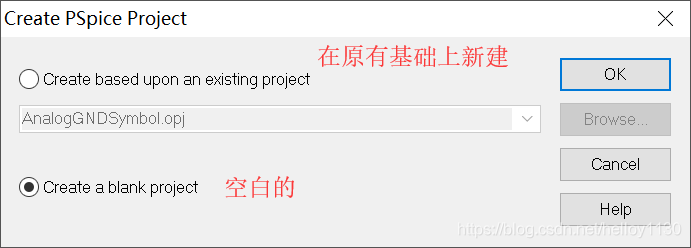

新建工程

![在这里插入图片描述](https://img-blog.csdnimg.cn/20200401170157658.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hlbGxveTExMzA=,size_16,color_FFFFFF,t_70
在这里插入图片描述

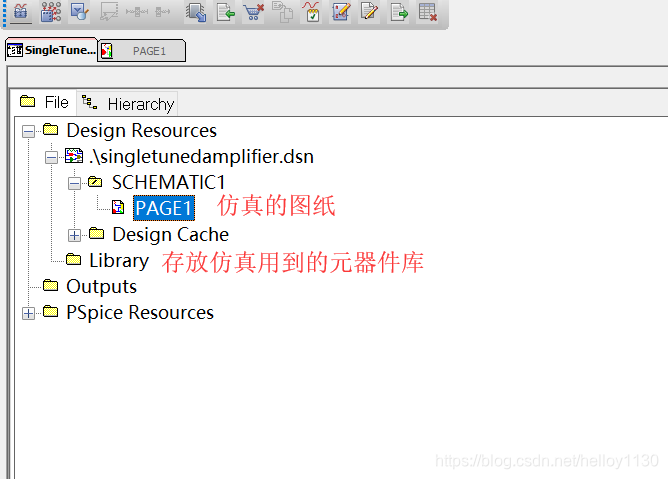

元器件库中会有用到的元器件所在的路径,可方便查找。
在这里插入图片描述

2.画电路

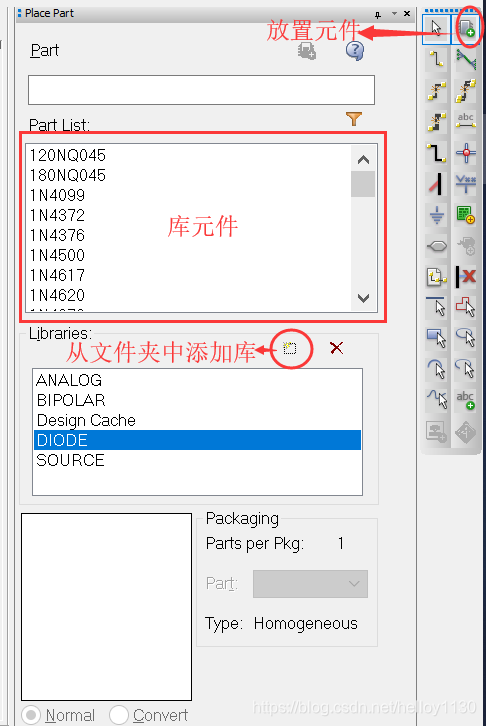

打开元器件库
在这里插入图片描述
全选后可以快速搜索,选择后点击右上角加号可添加(双击/Enter),右键End ModeESC)结束放置,
Ctrl +R/Ctrl +L可右转/左转元件。
在这里插入图片描述

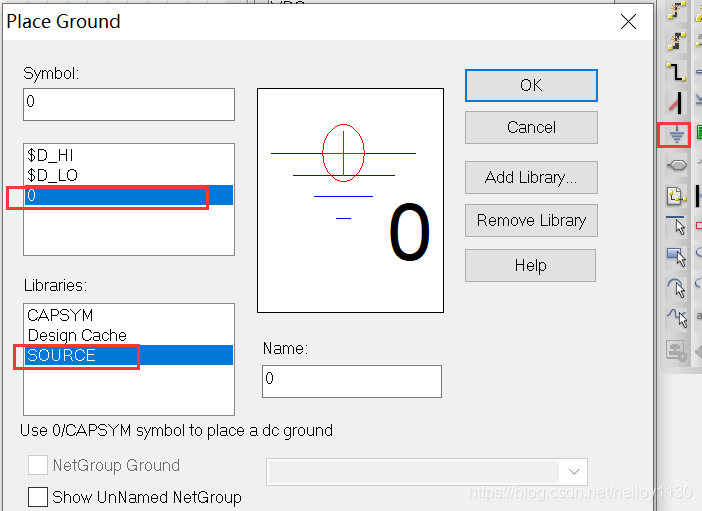

电源

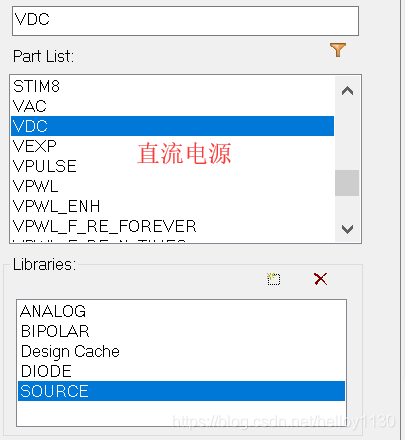

VDC:直流电源
VAC:不能设置频率,主要用来进行交流分析
VSIN:用作信号源,可设置频率
在这里插入图片描述
VSIN
在这里插入图片描述

在这里插入图片描述

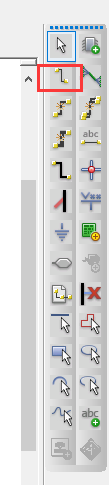

连线
在这里插入图片描述
标注网络
在这里插入图片描述

3.仿真

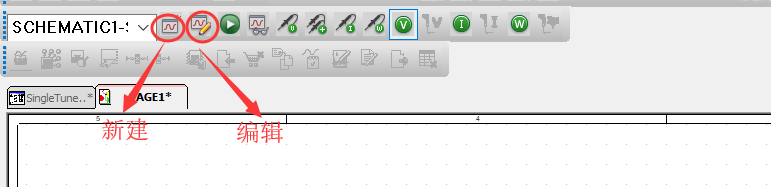

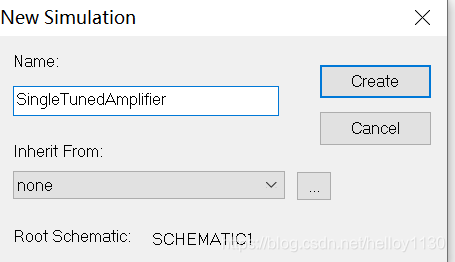

新建一个仿真文件
在这里插入图片描述

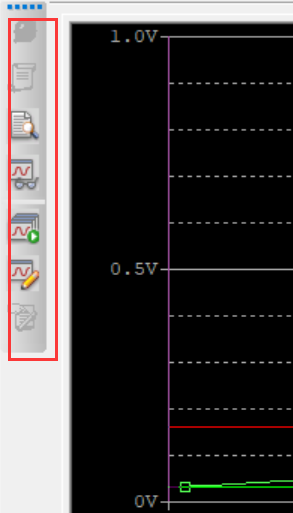

快捷键
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

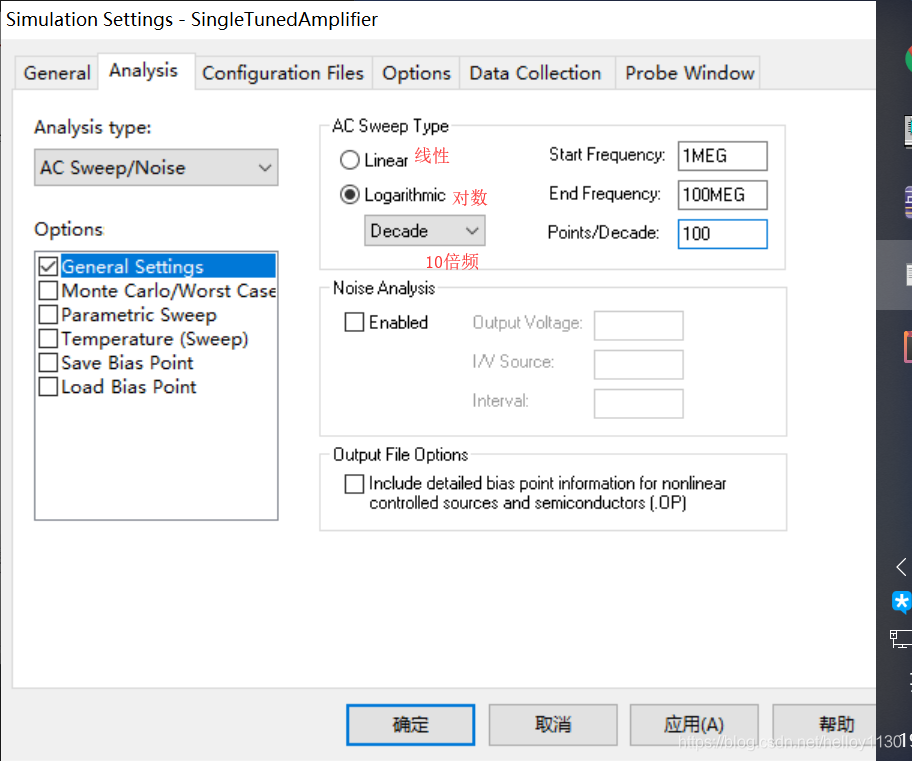

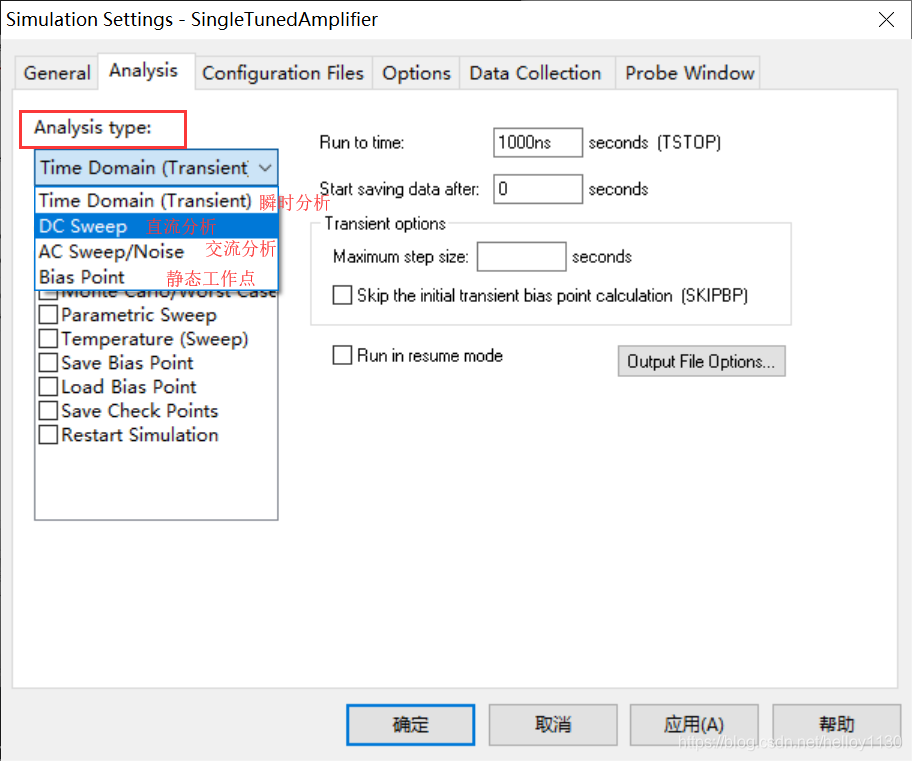

仿真模式
在这里插入图片描述
再设置起始时间、终止时间、步长等参数。
在这里插入图片描述

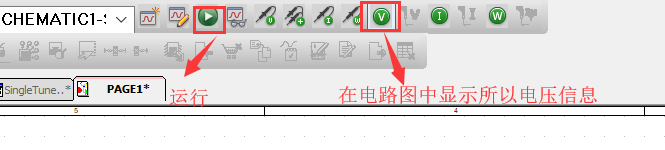

运行
在这里插入图片描述

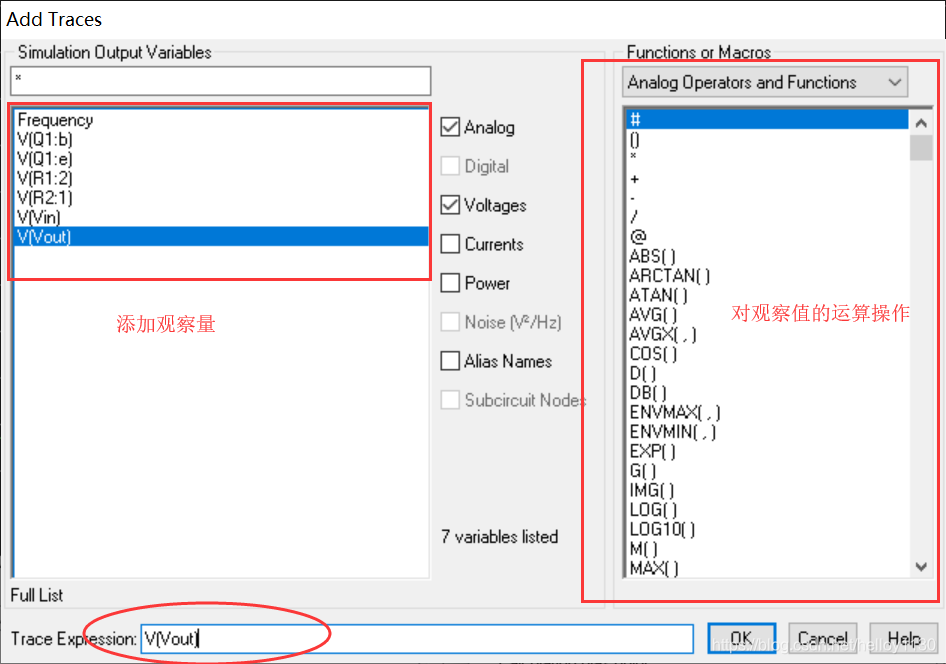

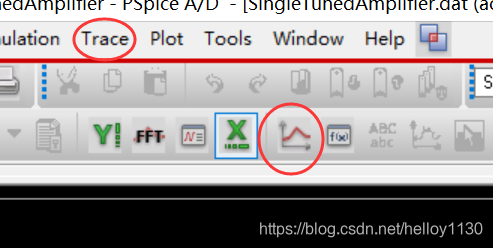

添加观察量,可以进行一些运算操作后显示
在这里插入图片描述
在这里插入图片描述

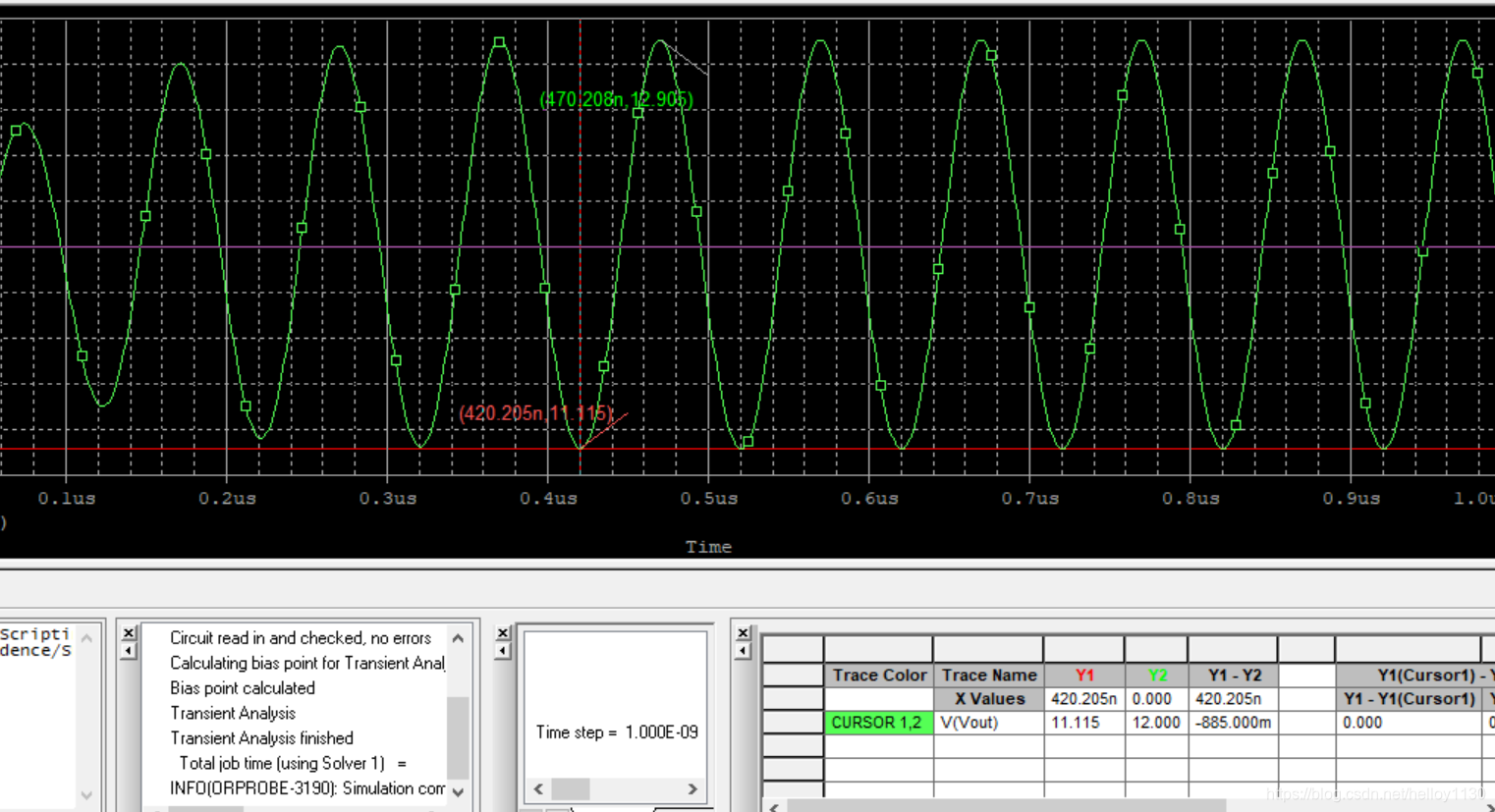

光标选取点观察
在这里插入图片描述

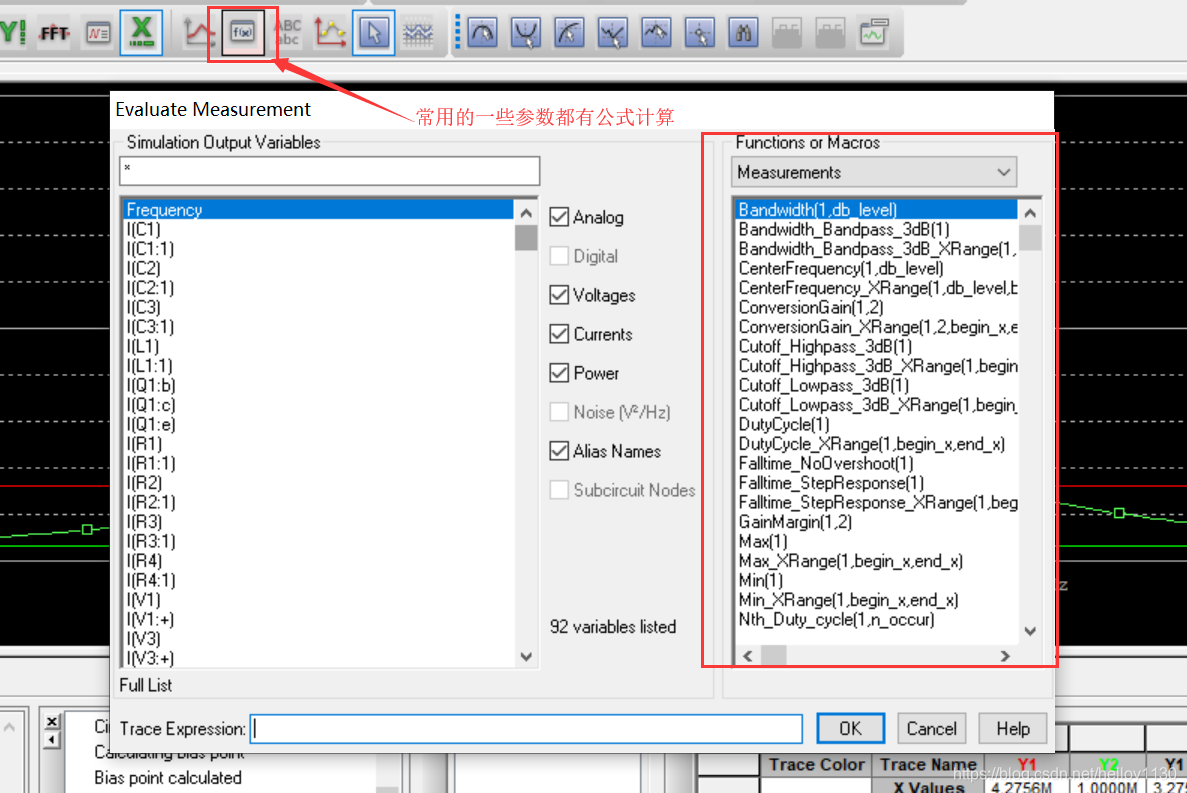

许多常用指标的公式直接计算
在这里插入图片描述
在仿真界面中也可以进行仿真相关设置
在这里插入图片描述
瞬时分析
在这里插入图片描述

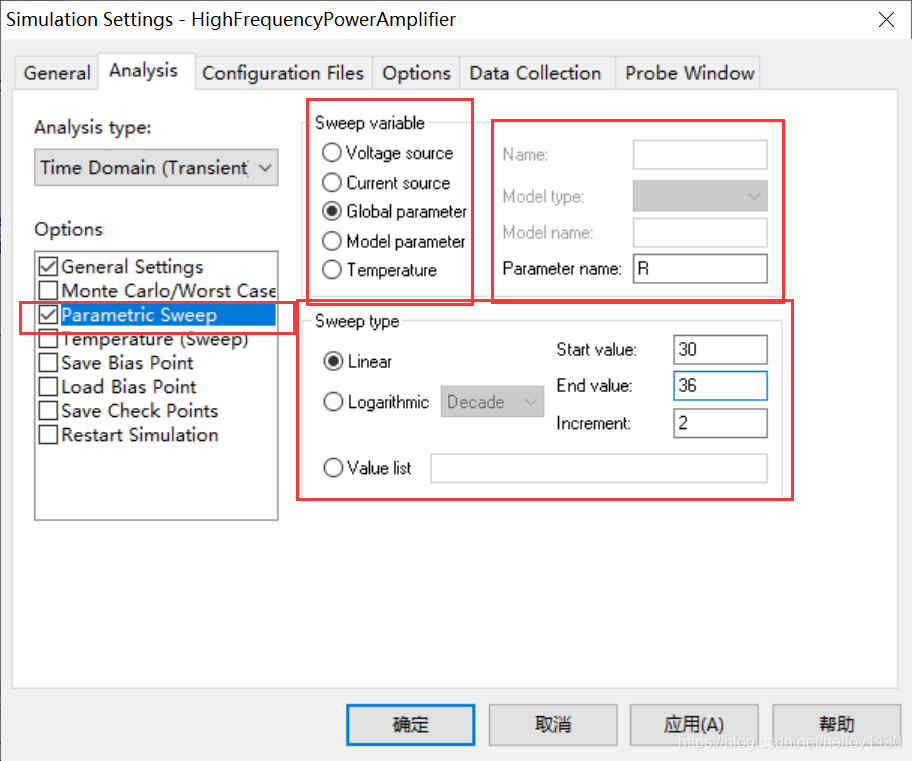

参数扫描

在这里插入图片描述

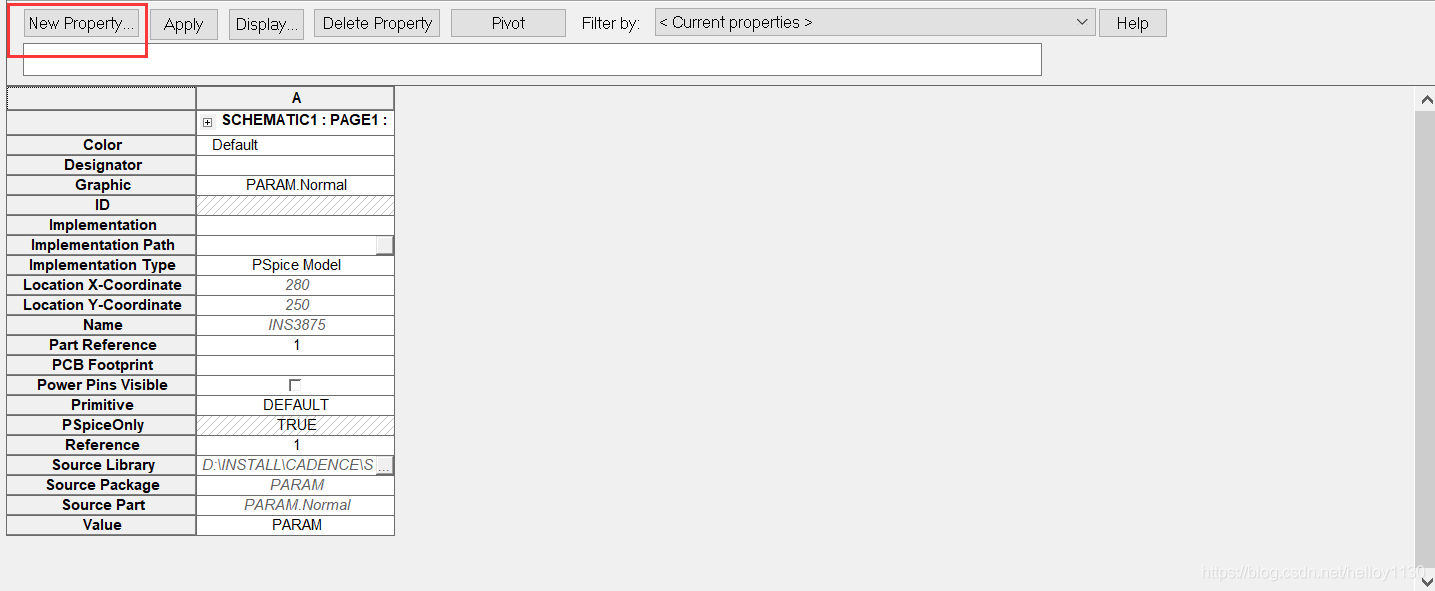

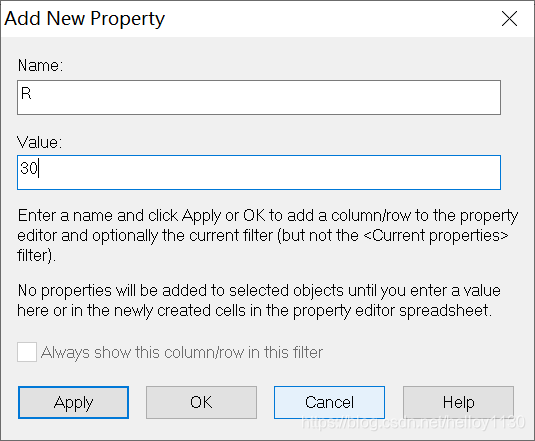

加入后双击编辑
在这里插入图片描述
在这里插入图片描述
显示出来是这样的在这里插入图片描述
修改电阻的value为{R}
在这里插入图片描述

接着进行瞬态仿真的设置
在这里插入图片描述
然后运行并添加观察即可得到所有参数的曲线。

END
