4G模组的核心技术：Air780EPM其他硬件接口设计说明！

无论是智能家居中的多设备联动、工业自动化中的实时控制，还是医疗物联网中的数据采集与传输，Air780EPM都能以“即插即用”的接口方案，大幅降低开发成本与集成复杂度。

一、ADC 接口设计指导

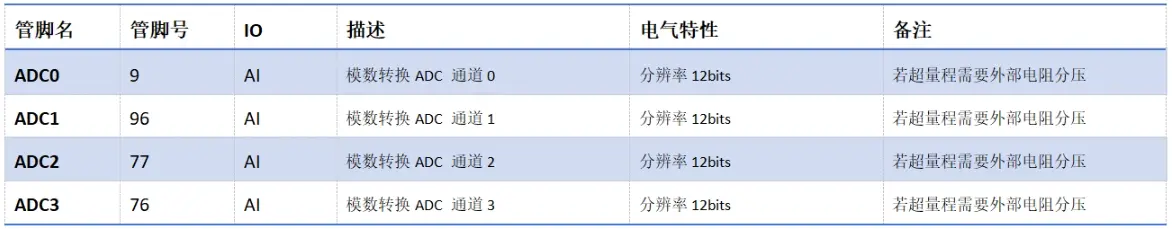

Air780EPM 模块(LuatOS 版本)支持 4 路通用 ADC 接口，管脚分布如下：

ADC 接口特性：

分辨率：12bit

量程：0~1.1V

时钟频率（fc）：1.625MHz~6.5MHz

采样频率： fc / 16

积分非线性: +-1.2mV

微分非线性: +-0.3mV

功耗：400uA

ADC 分压模式： ADC 管脚可以设置为两种分压模式。

外部分压模式：此模式下 ADC 管为直通模式，量程 0~1.1V。此模式下如果想要增加测量量程可以采用外部电阻分压的方式。
