快速上手！Air724UG低功耗模组软件指南：KEYPAD示例

低功耗无线通信模组Air724UG，在物联网领域应用广泛。本文旨在为初学者提供一份快速上手的软件指南，通过KEYPAD示例，帮助读者了解如何在Air724UG上实现基本的输入输出功能。



一、简介

在电路设计中，通常需要较多的外部输入，如果每个按键都单独去占用一个 IO 接口，就会非常浪费资源，为了减少 I/O 口的占用，通常将按键排列成矩阵形式，即矩阵键盘。

特性：

KEYIN0

扫描键盘输入 0，与 UBOOT 复用，此管脚在模块开机动作完成之前不能进行拉高，电压域为 V_GLOBAL_1V8。

KEYIN1

扫描键盘输入 1，此管脚在模块开机动作完成之前不能进行拉高，电压域为 V_GLOBAL_1V8。

KEYIN2、KEYIN3、KEYIN4、KEYIN5

扫描键盘输入管脚，电压域为 V_GLOBAL_1V8。

KEYOUT0、KEYOUT1、KEYOUT2、KEYOUT3

扫描键盘输出管脚，电压域为 V_GLOBAL_1V8。

KEYOUT4

扫描键盘输出管脚 4，与 UART3_RXD 复用，电压域为 V_GLOBAL_1V8。

KEYOUT5

扫描键盘输出管脚 5，与 UART3_TXD 复用，电压域为 V_GLOBAL_1V8。

注意：键盘接口的所有管脚不能复用为GPIO。

二、演示功能概述

本教程教你如何使用开发板的矩阵键盘获取输入信息。

三、准备硬件环境

3.1 开发板准备

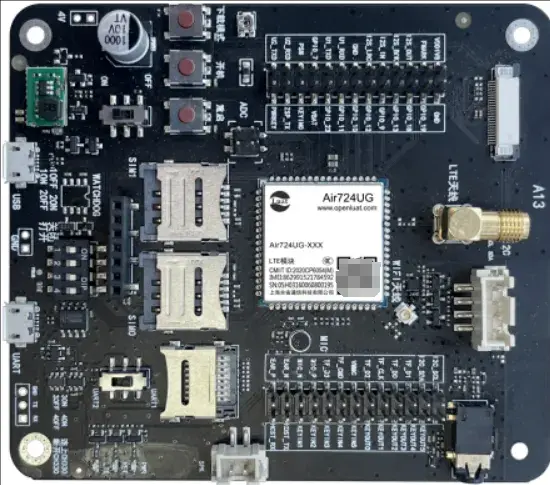

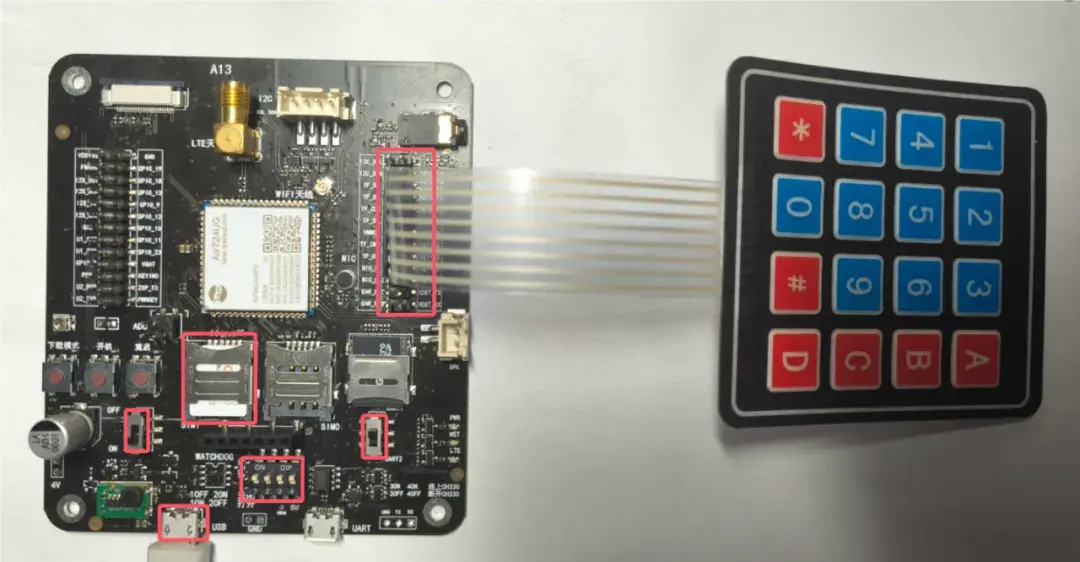

使用 EVB_Air724 开发板，如下图所示：

此开发板的详细使用说明参考：

https://docs.openluat.com/air724ug/product/

API文档：

https://doc.openluat.com/wiki/21?wiki_page_id=2068

3.2 数据通信线

USB数据线一根（micro USB）。

3.3 PC 电脑

WI
