Air780EP开发板RC522之旅：4G模组的精彩瞬间！

为了让大家更直白的了解Air780EP开发板RC522，今天特意以其做一个示例：

• 本文档适用于Air780EP开发板

• 关联文档和使用工具

• LuatOS-Soc固件获取

  https://gitee.com/openLuat/LuatOS/releases

• rc522 - rc522 非接触式读写卡驱动 - LuatOS 文档

• Luatools下载调试工具

1、环境准备

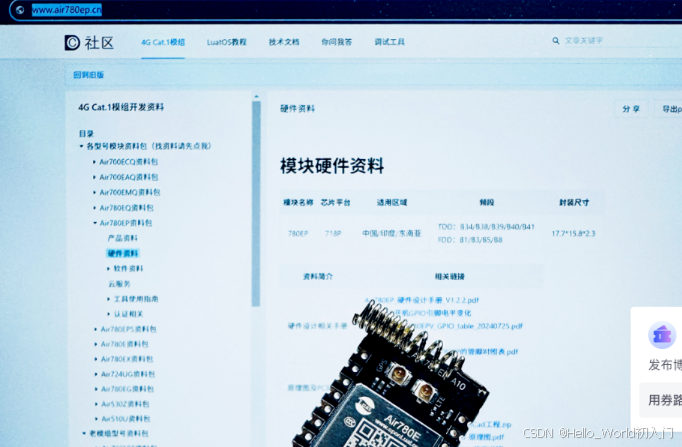

1.1 Air780EP开发板一套

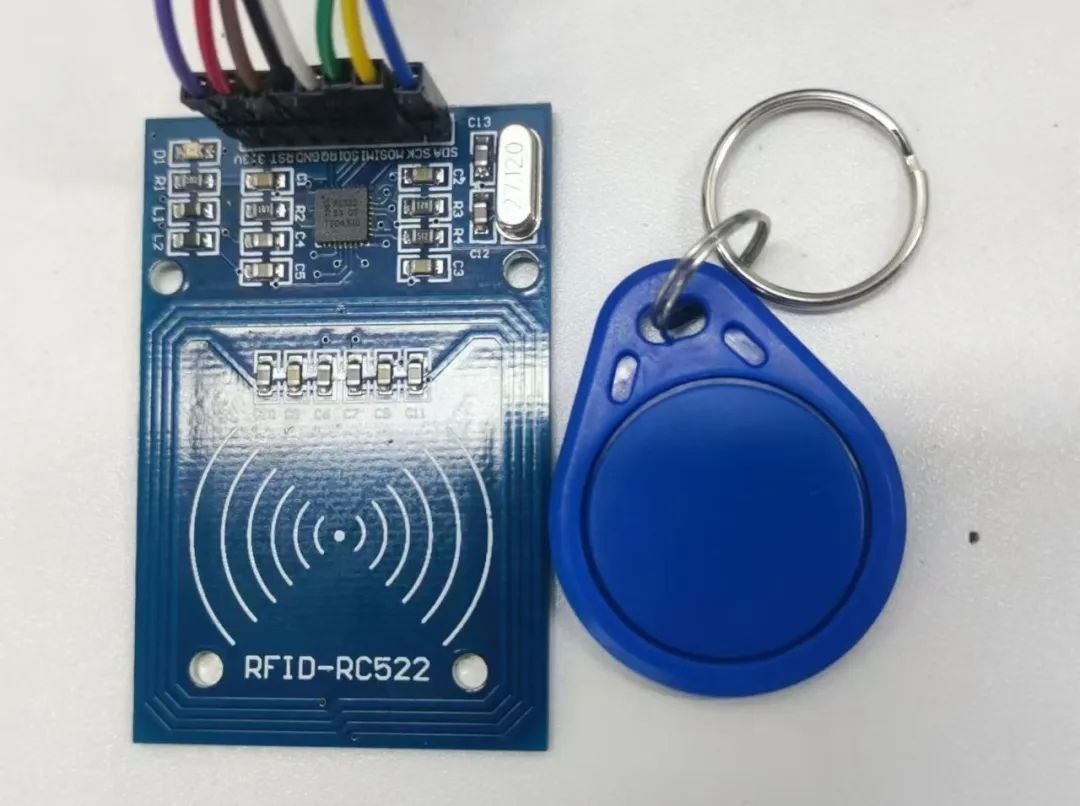

1.2 rc522实物一个

2、程序详解

2.1  API说明

2.1.1 设置并启用SPI

spi.setup(id, cs, CPHA, CPOL, dataw, bandrate, bitdict, ms, mode)

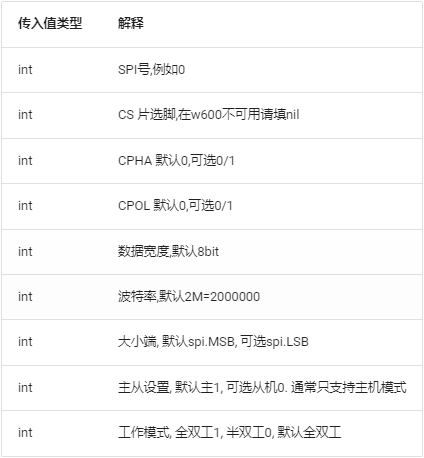

参数

返回值

2.2 rc522初始化

rc522.init(spi_id, cs, rst)

参数

返回值

2.3 按照rc522操作流程写入16字节数据到块

rc522.write_datablock(addr,data)

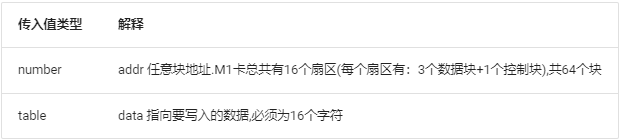

参数

返回值

2.4 按照rc522操作流程读取块

rc522.read_datablock(addr)

参数

返回值

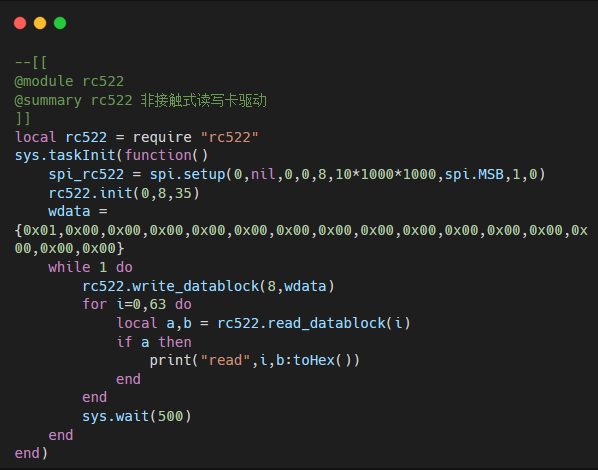

3、调用程序实例

4、实现流程

4.1 接线

RC522管脚	Air780E管脚
SDA	SPI_CS
SCK	SPI_SCLK
MOSI	SPI_MOSI
MISO	SPI_MISO
RST	随意，这里接的是GPIO35

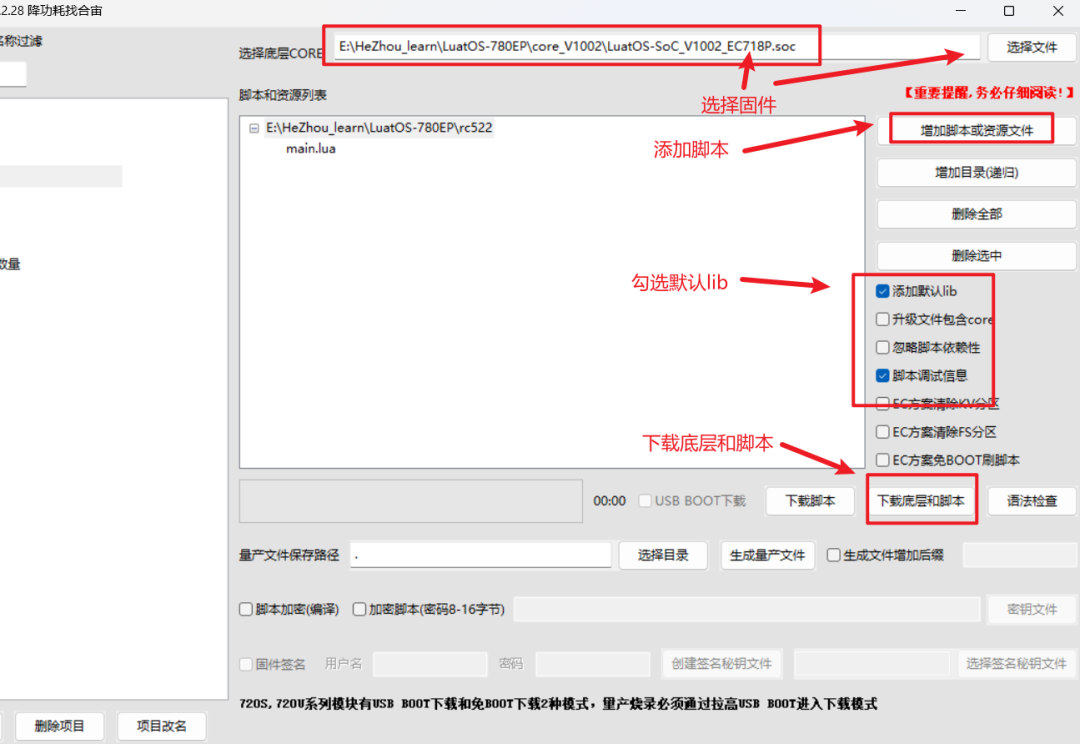

4.2 程序下载

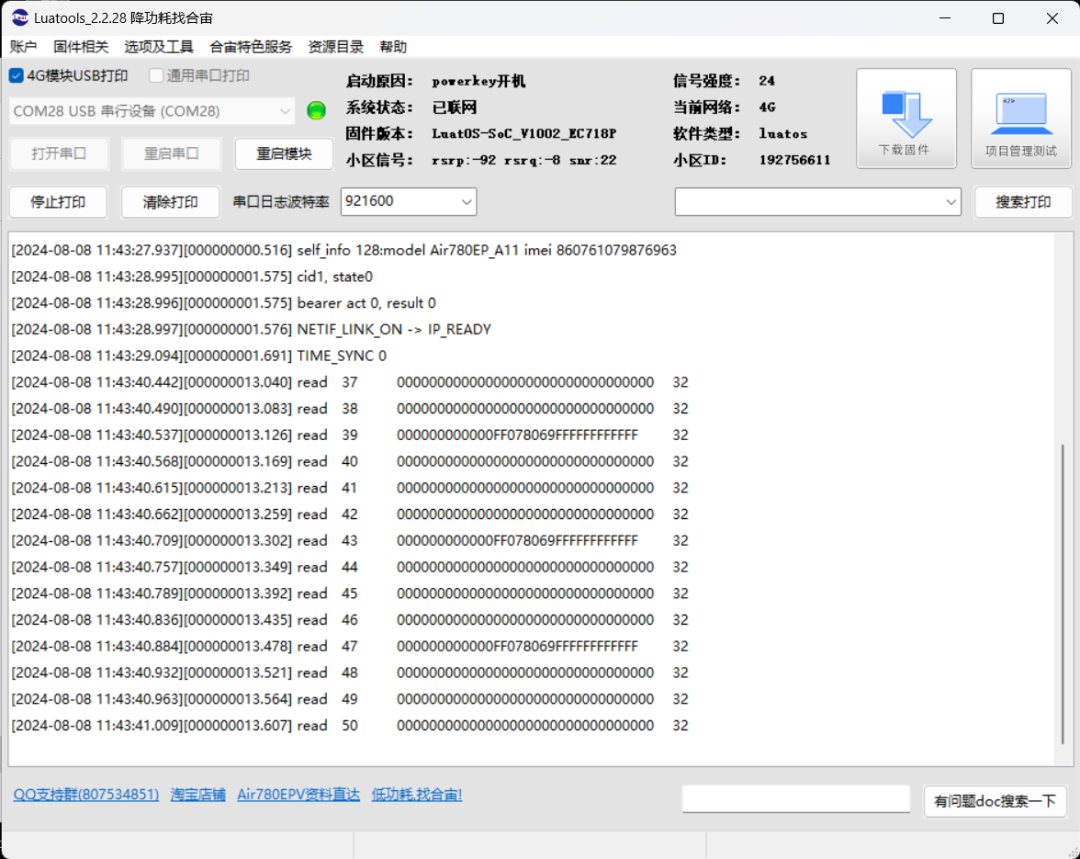

5、运行效果

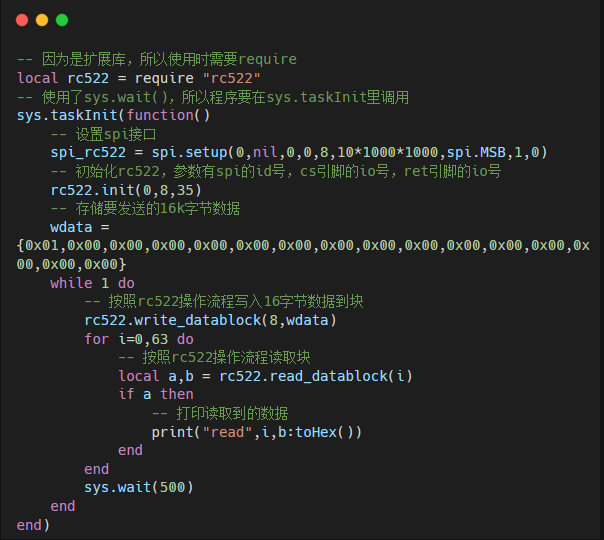

6、代码分析

先初始化spi接口，然后初始化rc522，再然后就可以按照rc522的流程去进行寄存器的读写操作了。
