数字音频接口时序----IIS、TDM、PCM、PDM

最新推荐文章于 2025-07-13 14:12:38 发布
原创 最新推荐文章于 2025-07-13 14:12:38 发布 · 1.6w 阅读 · 61 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#Audio #数字音频接口

本文深入探讨了音视频领域的关键技术，包括IIS(I2S)、TDM、PCM、PDM等格式及其工作原理。详细解释了不同模式下数据传输的特点，如I2S的多通道数据传输，PCM的shortframe和longframe模式区别。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

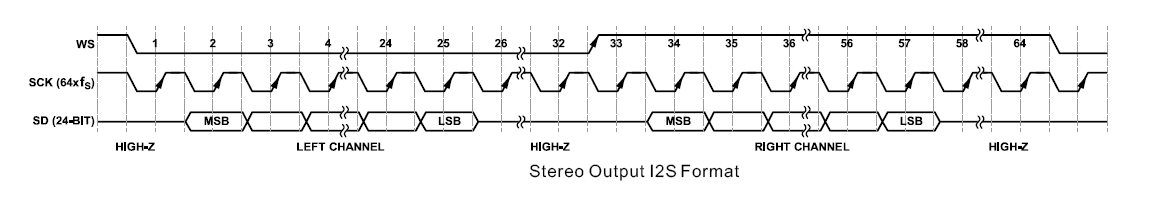

IIS(I2S):  Philips Inter-IC sound Bus，一根data线最多2 channel数据。

TDM: 包括PCM format 和 I2S format，下图是TDM-I2S Mode, 在I2S format下传输多channel。

PCM:  short frame 和long frame。long frame 模式下，LRCK脉冲宽度占2个BCLK时钟周期。

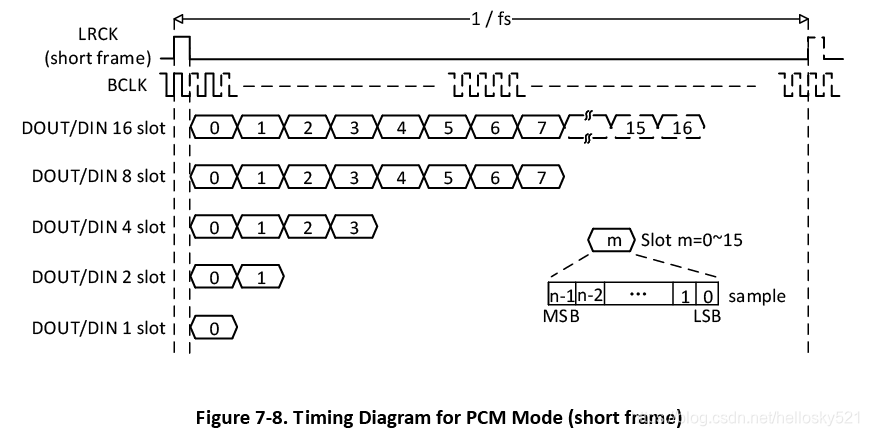

            short frame模式下，LRCK 只占一个BCLK时钟周期，如下图。

=============================================================================================

PDM（待补充）
