虚拟化网络

Network Namespace 是 Linux 内核提供的功能，是实现网络虚拟化的重要功能，它能创建多个隔离的网络空间，它们有独自网络栈信息。不管是虚拟机还是容器，运行的时候仿佛自己都在独立的网络中。而且不同Network Namespace的资源相互不可见，彼此之间无法通信。

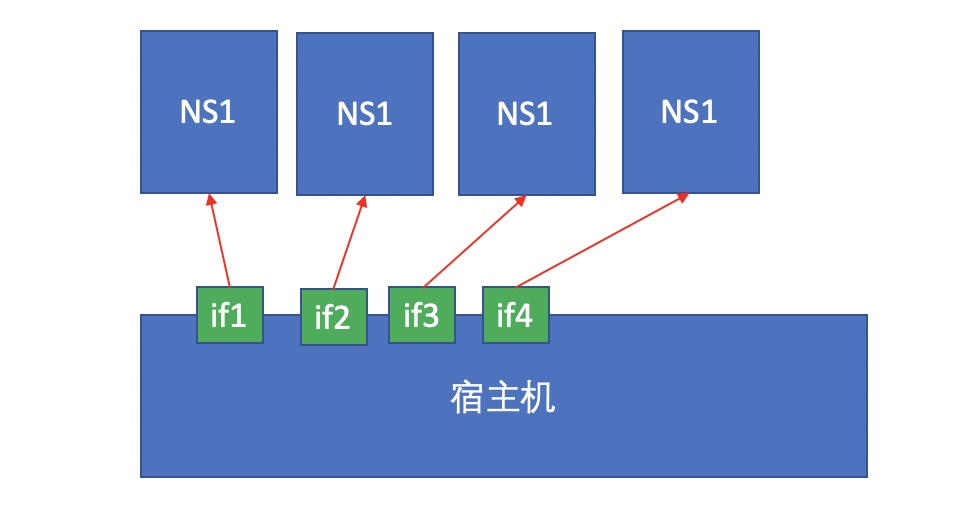

假如我们的物理机有4块物理网卡，我们要创建4个名称空间，而这些设备是可以单独关联至某个单独的名称空间使用的

如上图所示，把第一块网卡分配给第一个名称空间，第二块分给第二个名称空间，第三块分给第三个名称空间，第四块分给第四个名称空间。此时其它名称空间都是看不见当前所在名称空间的，因为一个设备只能属于一个名称空间。

这种方式使得每一个名称空间都能配置IP地址，并且与外部网络直接通信，因为它们使用的是物理网卡。

但如果我们所拥有的名称空间数量超过物理网卡数量呢？此时我们可以使用虚拟网卡设备，用纯软件的方式来模拟一组设备来使用。Linux内核级支持2种级别设备的模拟，一种是二层设备，一种是三层设备。

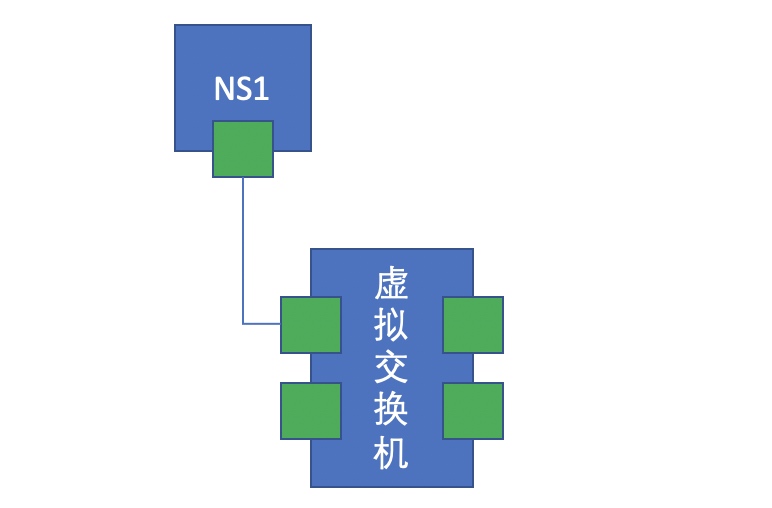

Linux内核模拟的二层设备，每个网络接口设备是成对出现的，可以模拟为一根网线的两端，其中一端模拟主机的虚拟网卡，另一端模拟虚拟交换机，就相当于让一个主机连到一个交换机上去。Linux内核原生支持二层虚拟网桥设备，即用软件虚拟交换机的功能。如下图所示：

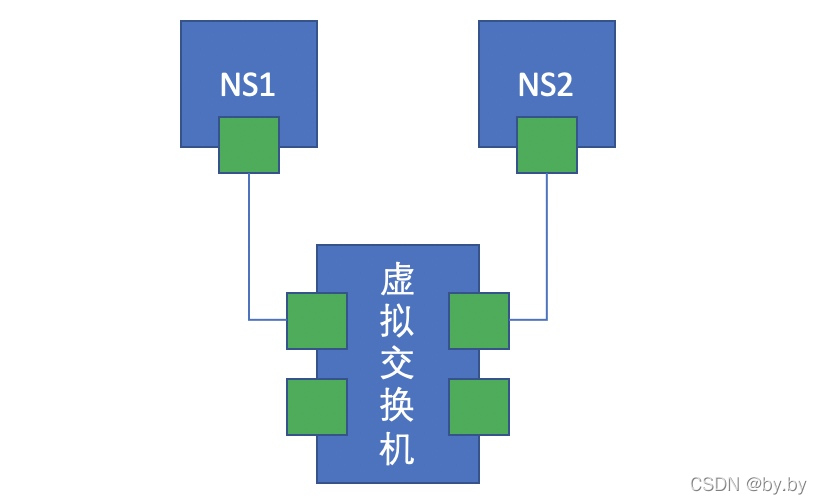

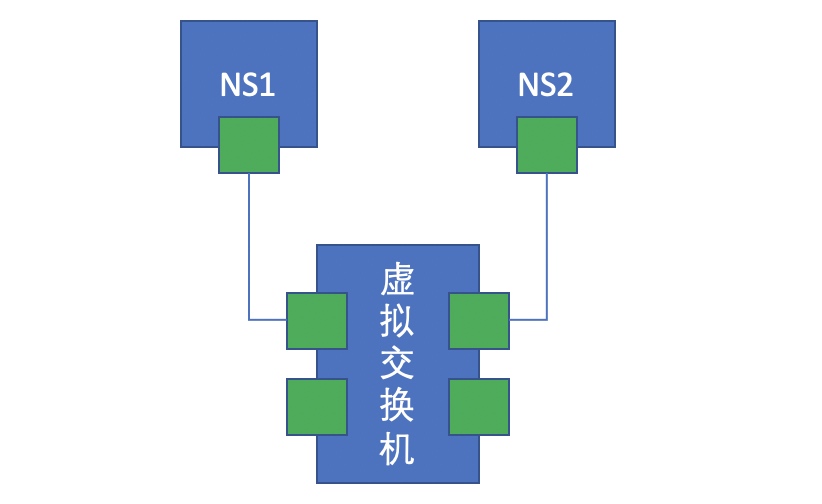

那么此时如果再有一个名称空间，它有创建了一对虚拟网卡，一端连接名称空间，一端连接虚拟交换机，此时就相当于两个名称空间连接到了同一个交换机网络中，此时如果两个名称空间的网卡地址配置在同一网段，那么很显然他们之间是可以互相通信的。如下图所示：

从网络通信的物理设备到网卡都是用纯软件的方式来实现，这种实现方式就叫做虚拟化网络。

单节点容器间通信

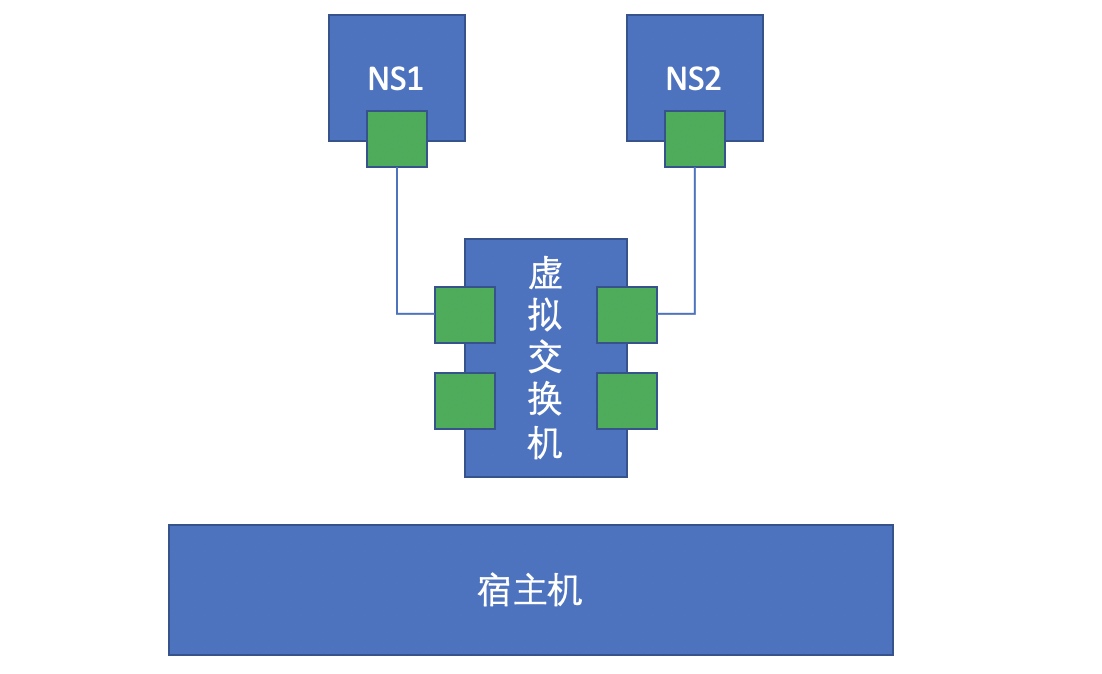

如果在同一个物理机上的两个容器想通信，我们的办法就是在这台主机上建立一个虚拟交换机，而后让两个容器各自用纯软件的方式创建一对虚拟网卡，一半在容器上，一半在虚拟交换机上，从而实现通信。如下图所示：

这就是单节点上两个容器间的通信方式。单节点上两个容器之间的通信也有一些复杂情况，比如我们期望构建的容器要跨交换机通信呢？

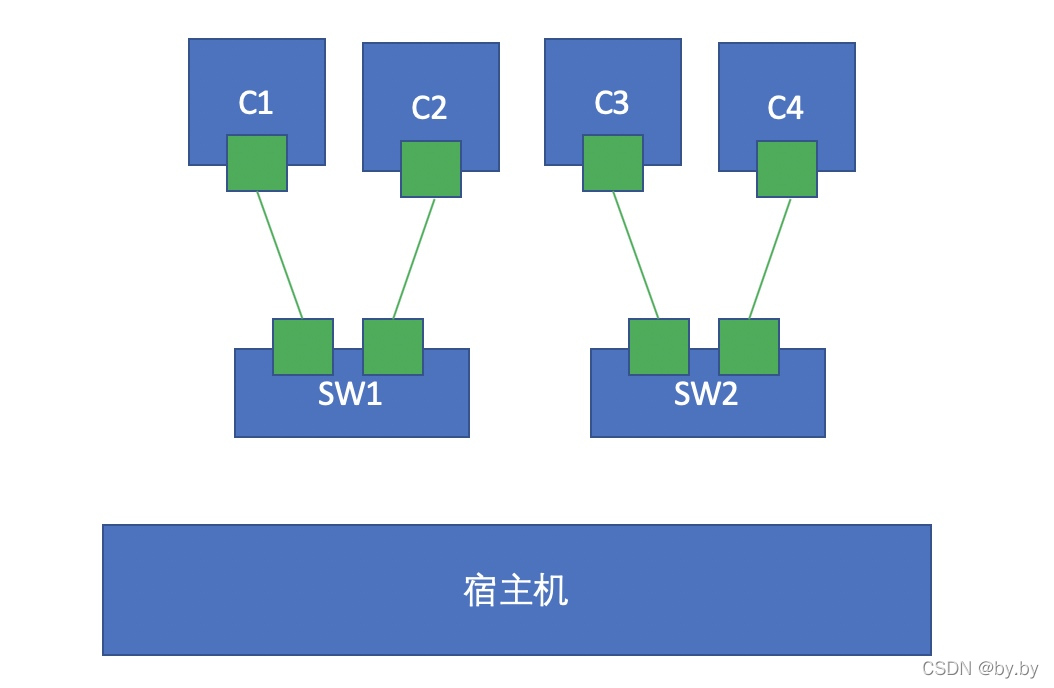

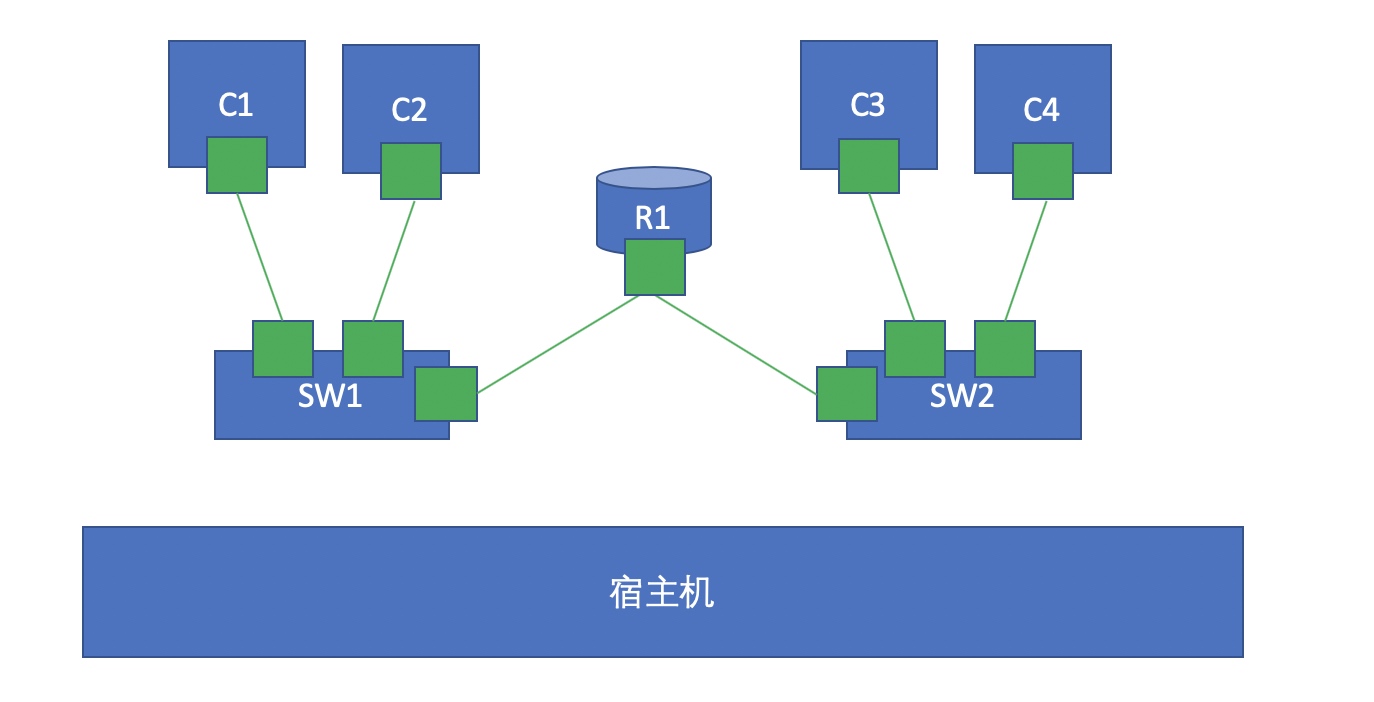

我们做两个虚拟交换机，两个交换机上各自连接不同的容器，如上图所示，此时如果要C1和C3通信又该如何实现呢？其实我们可以通过名称空间创建一对网卡，一端连SW1，另一端连SW2，这样一来两个交换机就连起来了，照理说这样一来C1和C3这两个处于不同交换机的容器就可以实现通信了，但是这样一来又存在另一个问题，那就是如果C1和C3在不同网络呢？如果不在同一网络我们就必须要通过路由转发才能使其通信，也就是我们得在两台交换机之间加一个路由器，其实Linux内核本身就是支持路由转发的，只需要我们将路由转发功能打开即可。此时我们可以再启动一个容器，这个容器里面就跑一个内核，并将其转发功能打开，这样一来就模拟了一台路由器，通过这台路由器来实现路由转发。

不同节点容器间通信

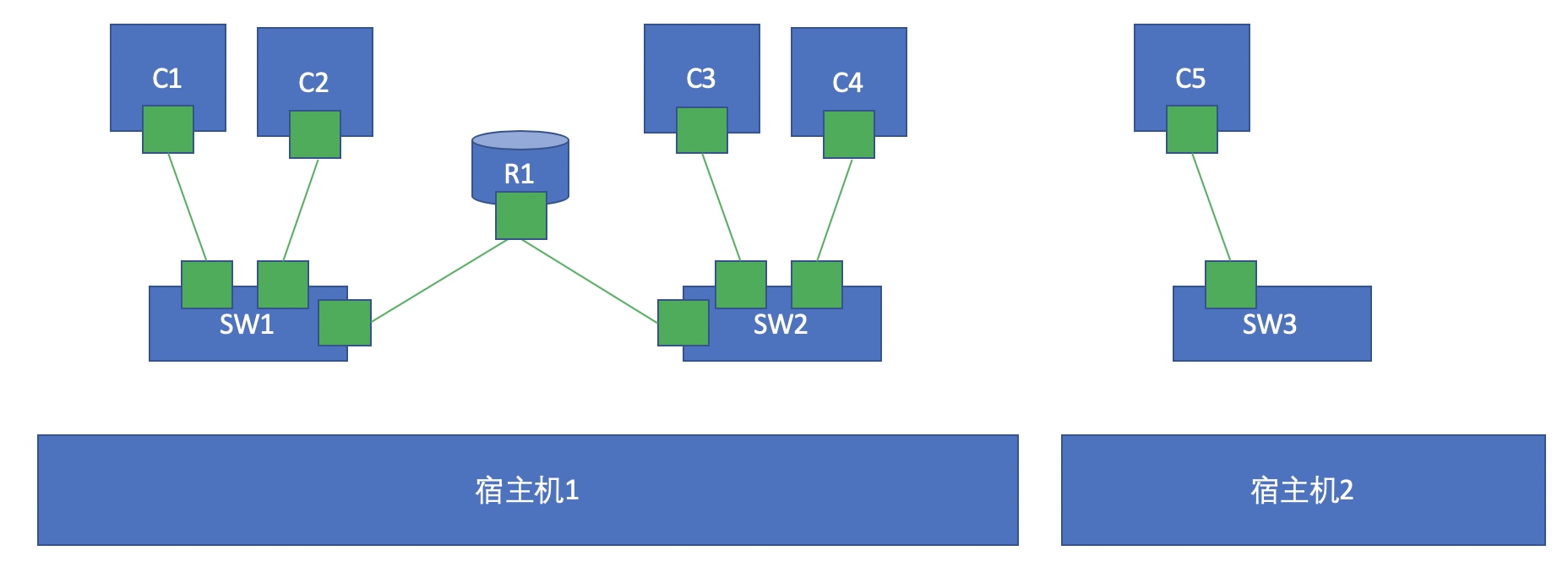

如上图所示，此时如果C1要与C5进行通信又该如何实现呢？如果我们采用桥接的方式，很容易产生广播风暴，因此，在大规模的虚拟机或容器的场景中，使用桥接的方式无疑是自取灭亡，所以我们不应该使用桥接的方式来实现通信。

如果一来，我们既不能桥接，又需要与外部来实现通信，那就只能使用NAT技术了。通过DNAT将容器的端口暴露到宿主机上，通过访问宿主机的端口来实现访问容器内部的目的，而在请求端我们需要做SNAT将数据包通过宿主机的真实网卡转发出去。但这样做的话，因为要进行两次NAT转换，所以效率会比较低。

此时我们可以采用一种叫做Overlay Network（叠加网络）的技术来实现不同节点间容器的相互通信功能。

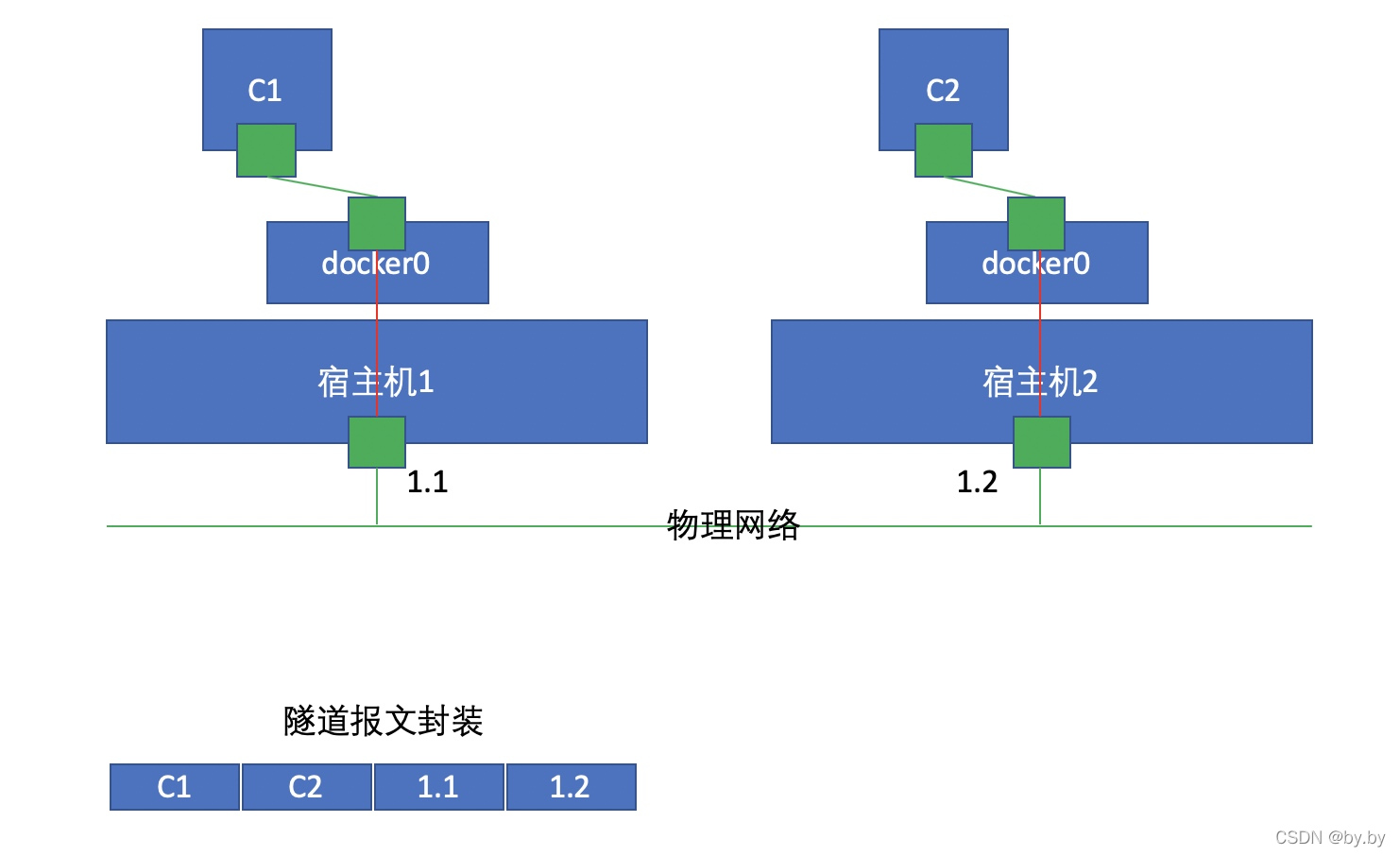

Overlay Network会将报文进行隧道转发，也就是在报文发出去之前要为其添加一个IP首部，也就是上图的1.1和1.2这部分，这里的1.1是源，1.2是目标，当宿主机2收到报文后解封装发现要找的目标容器是C2，于是把包转发给C2。
