为什么说这个是6dB de-emphasis”（即“6dB去加重”）

来自通义AI：

你提到的“为什么说这个是6dB de-emphasis”（即“6dB去加重”），是一个在高速串行通信中非常关键的概念。我们来详细解释这张图以及**为什么它被称为“6dB de-emphasis。

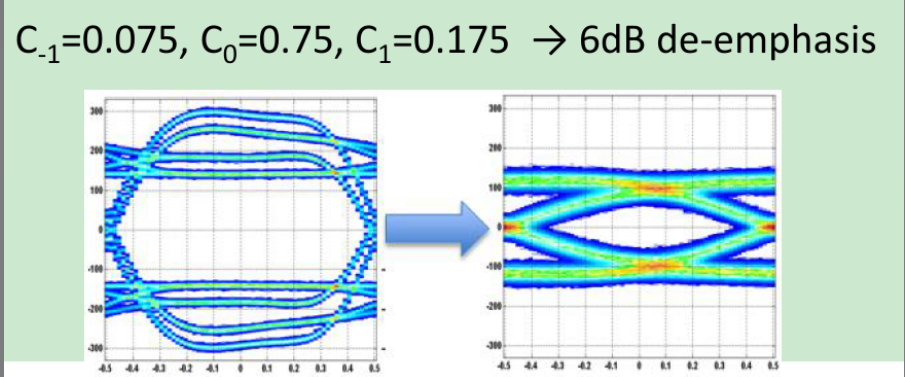

这张图展示了两个眼图：

- **左边**：原始信号的眼图，显示了严重的码间干扰（ISI）和眼图闭合。
- **右边**：经过**发送端去加重（de-emphasis）**处理后的信号眼图，眼图明显张开，改善了接收端的信号质量。

上方标注：
> \( C_{-1} = 0.075, \; C_0 = 0.75, \; C_1 = 0.175 \) → **6dB de-emphasis**

这表示这是一个**FIR滤波器**的系数，用于对发送信号进行预失真（pre-distortion），以补偿信道损耗。

---

## ✅ 什么是“De-emphasis”？

### 定义：
**De-emphasis**（去加重）是一种**发送端预均衡技术**，通过在发送信号中**减弱后续比特的影响**（特别是相邻比特），从而减少**码间干扰（ISI）**，使信号在长距离传输后仍能保持良好的眼图。

> 它的核心思想是：**在频域上增强高频频段的能量**，因为信道通常会衰减高速信号（尤其是高频率成分）。

---

## 📐 FIR 滤波器系数分析

给定的系数是：
- \( C_{-1} = 0.075 \)
- \( C_0 = 0.75 \)
- \( C_1 = 0.175 \)

这是典型的**3抽头FIR滤波器**，作用于每个比特输出时，对当前比特及其前后比特进行加权。

### 信号响应示例：

假设发送一个“1”，那么输出为：
\[
y[n] = C_{-1} \cdot x[n+1] + C_0 \cdot x[n] + C_1 \cdot x[n-1]
\]

当发送一个“1”时：
- 当前位 \(x[n]=1\) → 贡献 \(0.75\)
- 前一位 \(x[n-1]=1\) → 贡献 \(0.175\)（正向）
- 后一位 \(x[n+1]=1\) → 贡献 \(0.075\)（正向）

但更关键的是：**当发生跳变时（如从1到0或0到1）**，这种结构会**降低后续比特的幅度**，从而抑制ISI。

---

## 🔢 为什么是“6dB de-emphasis”？

### 关键点：**“6dB”指的是信号的相对衰减量，特别是在高频率成分上的削弱程度。**

#### 1. **计算总增益**
我们先看这个FIR滤波器的**直流增益（DC gain）** 和 **交流增益（AC gain）**。

- DC增益（所有系数之和）：
  \[
  G_{DC} = C_{-1} + C_0 + C_1 = 0.075 + 0.75 + 0.175 = 1.0
  \]
  → 没有整体放大或缩小。

- 高频响应：考虑**交替模式**（如 101010...），此时相邻比特符号相反。

  在这种情况下，滤波器输出：
  - 每个比特受到前一个和后一个比特的反相影响。
  - 所以有效增益为：
    \[
    G_{HF} = C_0 - C_{-1} - C_1 = 0.75 - 0.075 - 0.175 = 0.5
    \]

#### 2. **计算功率衰减（单位：dB）**

- 功率与电压平方成正比。
- 电压从 1 降到 0.5 → 功率从 \(1^2=1\) 降到 \(0.5^2=0.25\)
- 因此，**功率下降了 4 倍**，即：
  \[
  \text{衰减} = 10 \log_{10}(4) = 6 \text{ dB}
  \]

✅ 所以，“6dB de-emphasis” 的含义是：
> **在高频率成分（如跳变边沿）上，信号被降低了 6dB 的功率**，而直流分量保持不变。

---

## 🧠 物理意义：为什么这么做？

- 信道（如PCB走线、电缆）具有**低通特性**：高频率成分衰减更快。
- 如果发送端不处理，这些高频频段会被严重削弱 → 眼图闭合。
- 发送端通过 **de-emphasis** 主动降低高频频段的强度（比如将跳变的幅度调小），使得信号在经过信道后，**高频频段不会过度衰减**，反而能恢复平衡。

> 类似“提前把高音压低一点，等到了接收端再提回来”，避免过冲和失真。

---

## 🌐 补充说明：常见 de-emphasis 设置

| 名称 | 系数 (C₋₁, C₀, C₁) | 高频衰减 | 实际应用 |
|------|---------------------|----------|-----------|
| 无 de-emphasis | (0, 1, 0) | 0 dB | 仅短距离 |
| 3dB de-emphasis | (0.125, 0.75, 0.125) | ~3dB | 中等距离 |
| **6dB de-emphasis** | (0.075, 0.75, 0.175) | **~6dB** | 长距离、高速链路 |

> 注意：这里的系数设计通常是为了匹配信道的频率响应，实现**预均衡**。

---

## ✅ 总结：为什么说是“6dB de-emphasis”？

1. **FIR系数**：\( C_{-1}=0.075, C_0=0.75, C_1=0.175 \)
2. **直流增益**：1.0（无整体缩放）
3. **高频增益**：0.5（对跳变信号）
4. **功率衰减**：\( (0.5)^2 = 0.25 \)，即 **10 log₁₀(4) = 6 dB**
5. **目的**：主动降低高频频段能量，补偿信道衰减，改善眼图张开度

👉 所以，“6dB de-emphasis” 是指该滤波器在高频率成分上引入了 **6dB 的功率衰减**，是一种**有效的预均衡技术**，广泛用于高速SerDes（如PCIe、SATA、Ethernet）中。
