博途V17与wincc7.5时间格式通信（DB块）

博途V17与wincc7.5时间格式通信（DB块）

1、在博途V17中新建项目并对设备进行组态（略）。

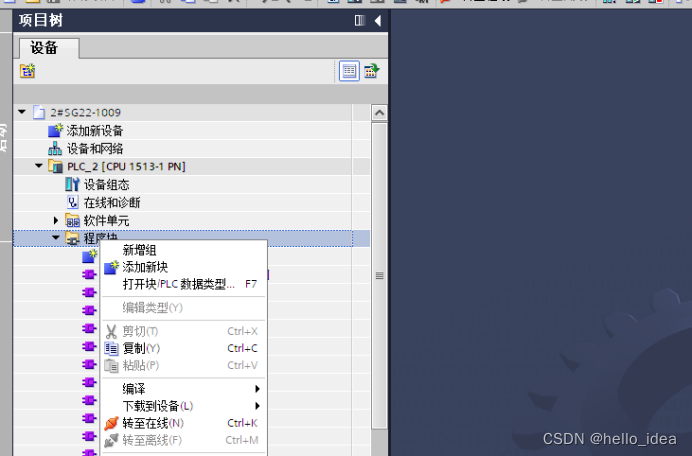

2、右键单击  程序块  ，选择 增加新块。



3、选择DB数据块，单击确定（可根据需求修改数据块名字）。

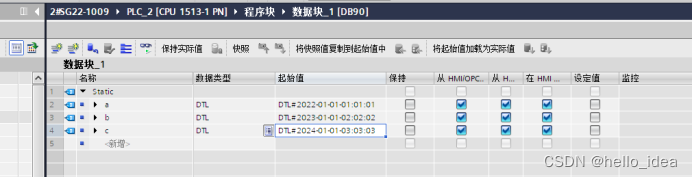

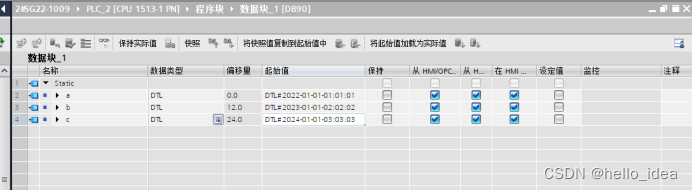

 4、双击打开数据块，并新建DTL格式的变量，为了方便观察与wincc通信是否成功，我这里手动修改了变量的初始值。新建变量后进行编译。

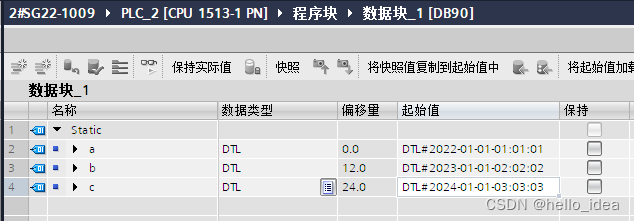

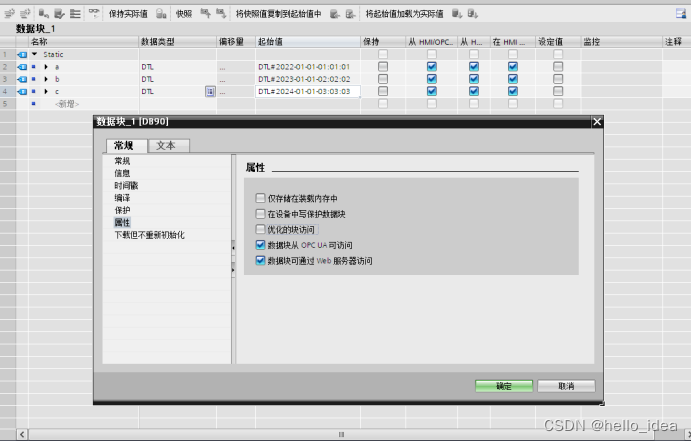

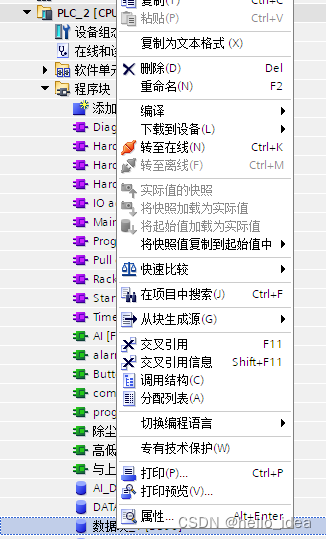

 5、如果编译后不显示变量的地址，可以右键单击数据块，选择属性，在弹出的窗口内选择常规→属性，取消优化的块访问选项，选择确定。再次对DB块进行编译后，变量的地址便会显示出来。图内的偏移量便是变量的地址，比如变量a的地址即为DB90,DBX0.0，其中DB90，是数据块的地址名称，DBX0.0，是时间变量的起始地址。



6、将编译好的plc程序下载进plc中，没有plc的，可以下载到仿真软件内。

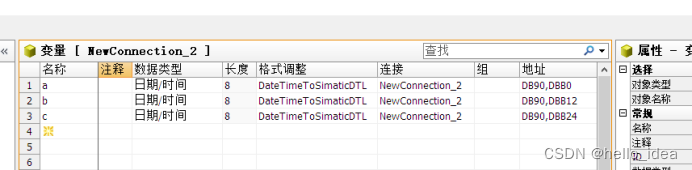

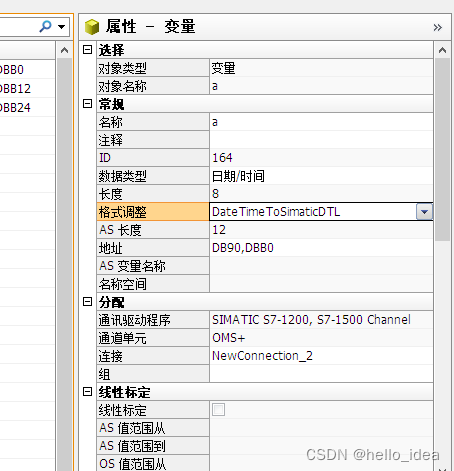

7、打开wincc7.5，新建项目，打开变量管理，新建对应数量的时间日期格式变量。注意格式调整一项，一定要选择Date Time ToSimaticDTL。另外地址一项，填写DB90,DBX0.0后会自动跳变为DB90,DBB0。

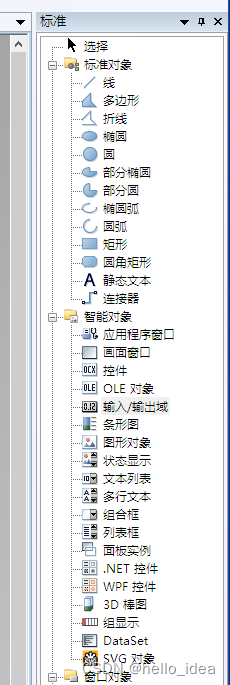

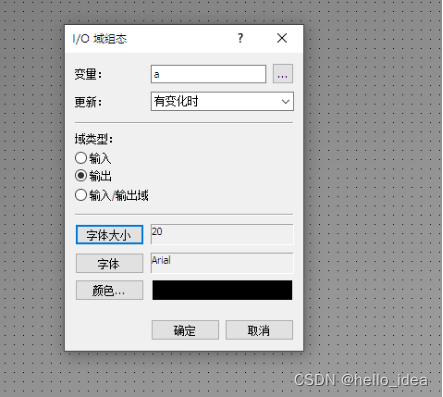

8、在图像编辑器内新建画面，并双击打开。在标准工具栏内选择输入输出域拖拽到画面内，在自动弹出的对话框内为输入输出域选择变量与输入输出格式，点击确定。

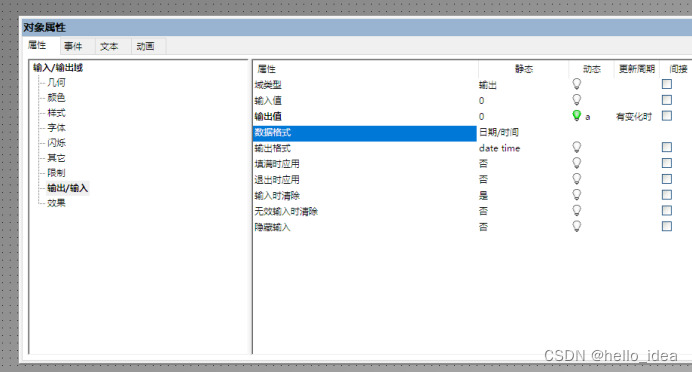

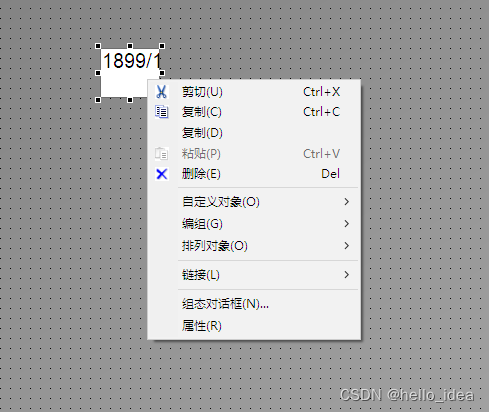

9、右键画面内的输出对话框，选择属性，在弹出的属性对话框内选择属性→输入输出→数据格式，将格式选择时间日期格式。

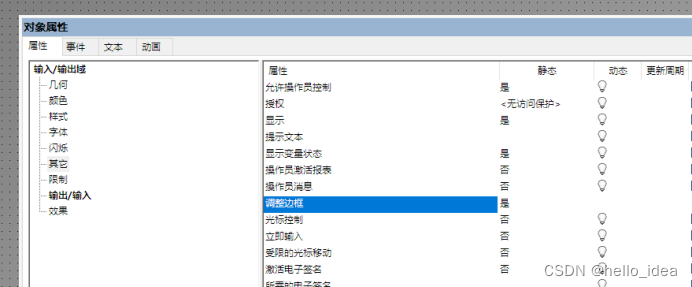

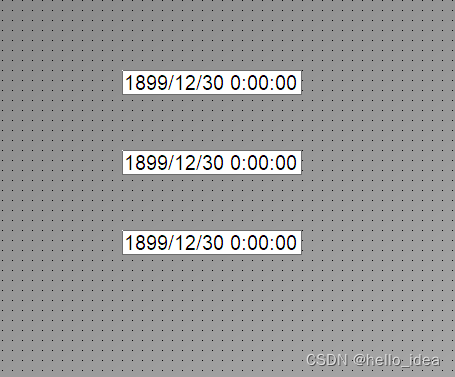

10、可以手动调整边框，也可以在属性→其它→调整边框  将选项改为是，关闭属性选项。以同样的方式为其它变量设置输出对话框。

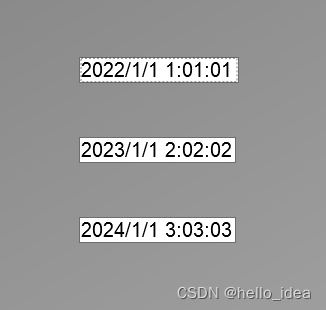

11、在变量管理内将变量与plc进行连接（具体步骤略）。链接好变量管理后对画面进行保存并运行，便可以在画面上显示出plc中对应时间日期格式变量的实时值。
