操作系统--虚拟内存

一.前言

在之前研究进程上下文切换和golang内存分配器的过程中，发现虚拟内存在其中都扮演着十分重要的角色，之前有学习和了解过虚拟内存，但是随着时间推移也只知道一个概念，现在想要带着问题去再学习一遍虚拟内存，希望这篇文章也能帮助你们更好的理解虚拟内存。

1.进程初始化的时候是如何分配的内存

2.虚拟内存的具体工作流程

二.详细介绍

2.1 简介

虚拟内存是一个抽象概念，它为每个进程提供了一个假象，即每个进程都在独占的使用主存。每个进程看到的内存都是一致的，称为「虚拟地址空间」。

虚拟内存主要提供了三个能力

它将主存看做是一个存储在磁盘上的地址空间的高速缓存，在主存中只保存活动区域，并根据需要在磁盘和主存之间来回传送数据，通过这种方式高效使用了主存

它为每个进程提供了一致的地址空间，简化了内存管理

它保护了每个进程的地址空间不被其他进程破坏

2.2 如何工作

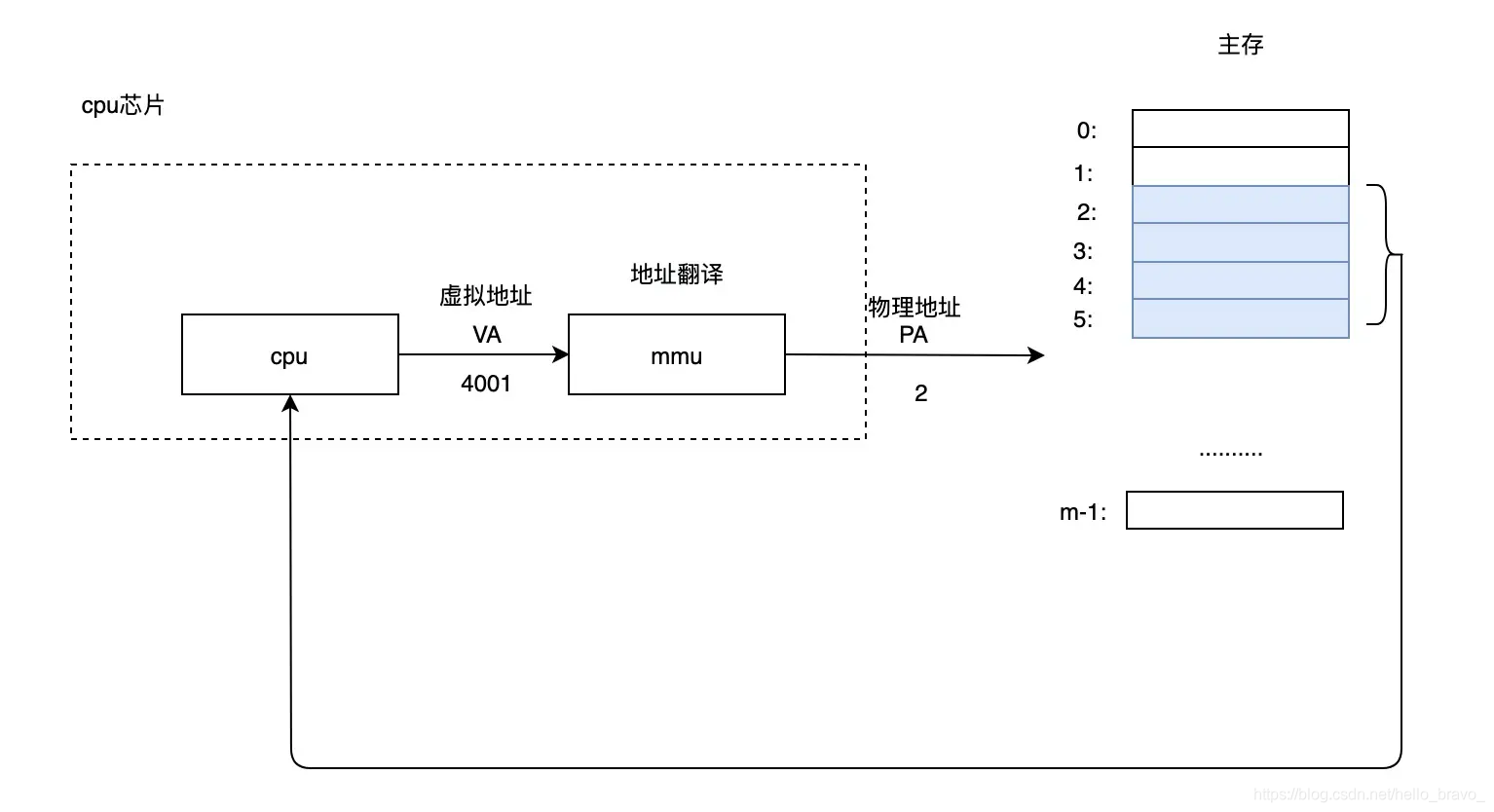

如图所示，cpu通过生产一个虚拟地址4001访问主存，虚拟地址再mmu的转换下映射为物理地址中的2，通过讲翻译后的物理地址传给主存，主存读取从物理地址2开始的4个字节将其返回给cpu。

2.3 名词解释

知道了大概的处理流程，接下来讲解一下虚拟内存相关的几个名词。

2.3.1 地址空间

一个非负整数地址的有序集合，在带有虚拟内存的系统中，cpu从一个有N=2^{n个地址的地址空间中生成虚拟地址，这个地址空间成为虚拟地址空间，要求是2的幂，一般由计算机的位数决定，如32位对应2}32,64对应2^64。

物理地址空间则对应的是系统中物理内存的M个字节，没有2的幂的要求

2.3.1 页表

页表将虚拟页映射到物理页，每次地址翻译硬件将一个虚拟地址转换为物理地址时，都会读取页表，操作系统负责维护页表内容，以及在磁盘与DRAM（Dynamic Random Access Memory）之间来回传送页。

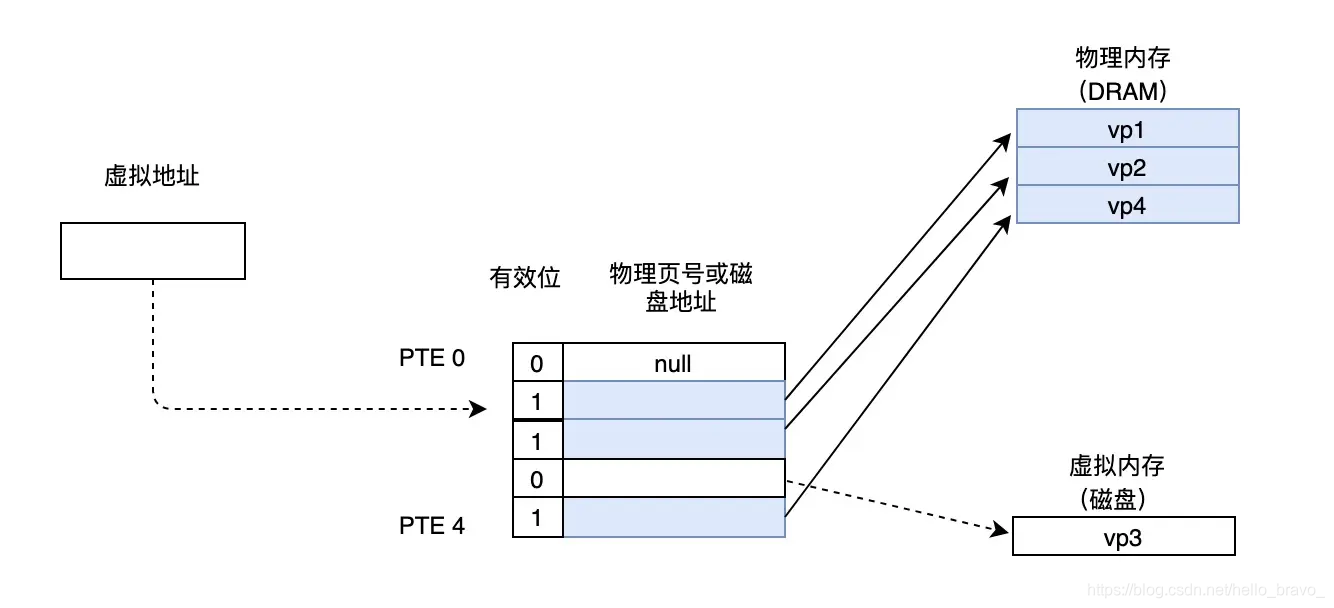

页面分配的三种情况

页表是一个页表条目(pte:page table entry)的数组，每一条由一个有效位和一个n位地址字段组成，有效位表明了该虚拟页是否被缓存在DRAM，如果有效，那么地址字段就表明了DRAM中的物理页起始地址。图中vp1,vp2,vp4都是这种情况。

若是空地址，则表明这个虚拟页还没有被分配，vp0就是这种情况。

若是有地址，但是有效位为0，那么就表明虚拟页被分配在了磁盘上，地址指向的就是虚拟页在磁盘的起始地址。

缺页

DRAM缓存不被命中就叫做缺页。

如果我们去访问vp3，就会发现vp3不在DRAM中，由于磁盘和DRAM的访问速度差了100000多倍，那么我们就需要将vp3缓存到DRAM中，此时我们将vp3从磁盘复制到物理内存（如果此时物理内存不够，就按照一定的算法将原本保存在里面的页面移出，并设置页表中对应的标记位为无效），再将vp3在页表中对应的pte有效位设置为有效，修改地址从磁盘指向DRAM。

进程页表

虚拟内存为每个进程提供了一个独立页表，因而是一个独立的虚拟地址空间，一来方便用户操作，二来方便用户共享内存，因为不同的页表支持映射到同一个共享物理页面上。

2.4 地址翻译

2.4.1 名词介绍

页表基址寄存器(page table base register PTBR):在cpu寄存器中指向当前页表（进程上下文切换中要更换）

n位虚拟地址：包含一个p位的虚拟页面偏移（virtual Page Offset,VPO）和一个n-p位的虚拟页号(virtual

page number,VPN),MMU利用VPN来选择适合的pte。物理页面的偏移量则与虚拟页面一致。

MMU(Memory Management Unit,内存管理单元):用于翻译虚拟地址和物理地址映射关系

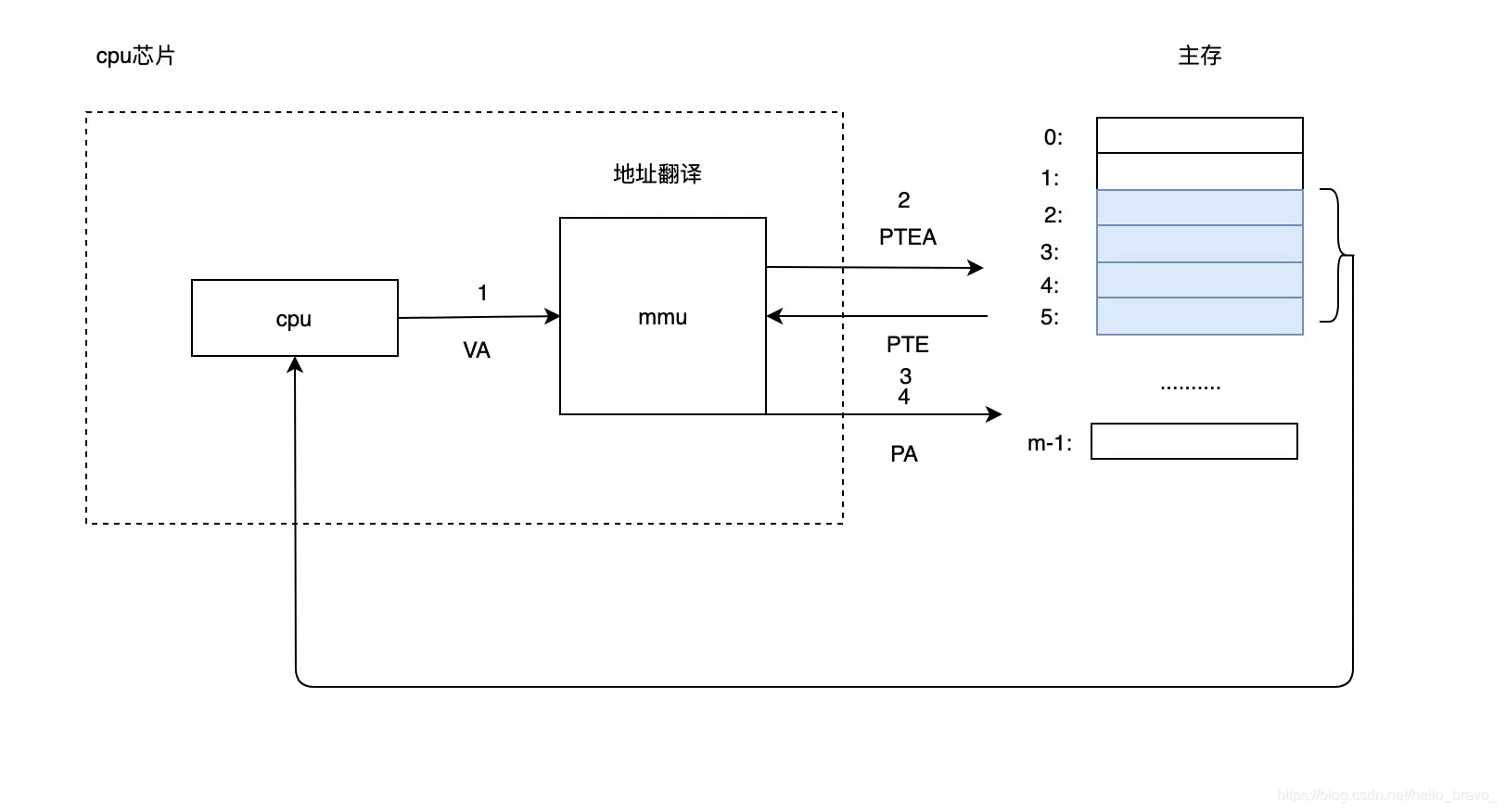

2.4.2 地址翻译整体流程

1.cpu生成虚拟地址，传递给MMU

2.mmu生成pte地址(这一步是mmu通过虚拟地址的虚拟页号获取的)，并从高速缓存/主存得到它

3.高速缓存/主存将pte返回给mmu

4.mmu通过页表，构造物理地址，将其传给高速缓存/主存

5.高速缓存/主存将请求的数据字给处理器

2.4.3 TLB

由上面的知识，每次获取内存mmu都需要去内存取一次pte，利用缓存思想（设计系统或者提高请求效率的时候都可以往这个上面靠，最基本原理就是空间换取时间），操作系统发明了tlb（translation lookaside buffer），他是一个关于pte的小缓存（注意进程上下文切换也需要清空tlb）。

有了tlb，如果发生命中，那么过程如下。

1.cpu生成虚拟地址，传递给MMU

2.mmu从tlb取出相应的pte

3.mmu将虚拟地址翻译成一个物理地址，并将它发送到高速缓存/贮存

4.高速缓存/主存将请求的数据字给处理器

三.问题思考

经过书本的系统学习，我已经了解了虚拟内存的工作原理，解决了问题二，还有进程初始化的时候是如何分配的内存这一问题。

以linux为例子，先看看在linux系统下进程的虚拟内存结构

进程能获取多少内存主要取决于运行时堆的内存分配，其余的内存消耗都是每个进程必要的，也就是说一个没有跑起来的进程消耗的内存都在物理内存上，等进程跑起来，会由操作系统对进程申请的内存进行动态分配，决定哪些放在物理内存，哪些放在主存，这是我们所不需要感知的。

四.参考文档

深入理解计算机系统

https://www.guru99.com/stack-vs-heap.html
