VLAN综合实验

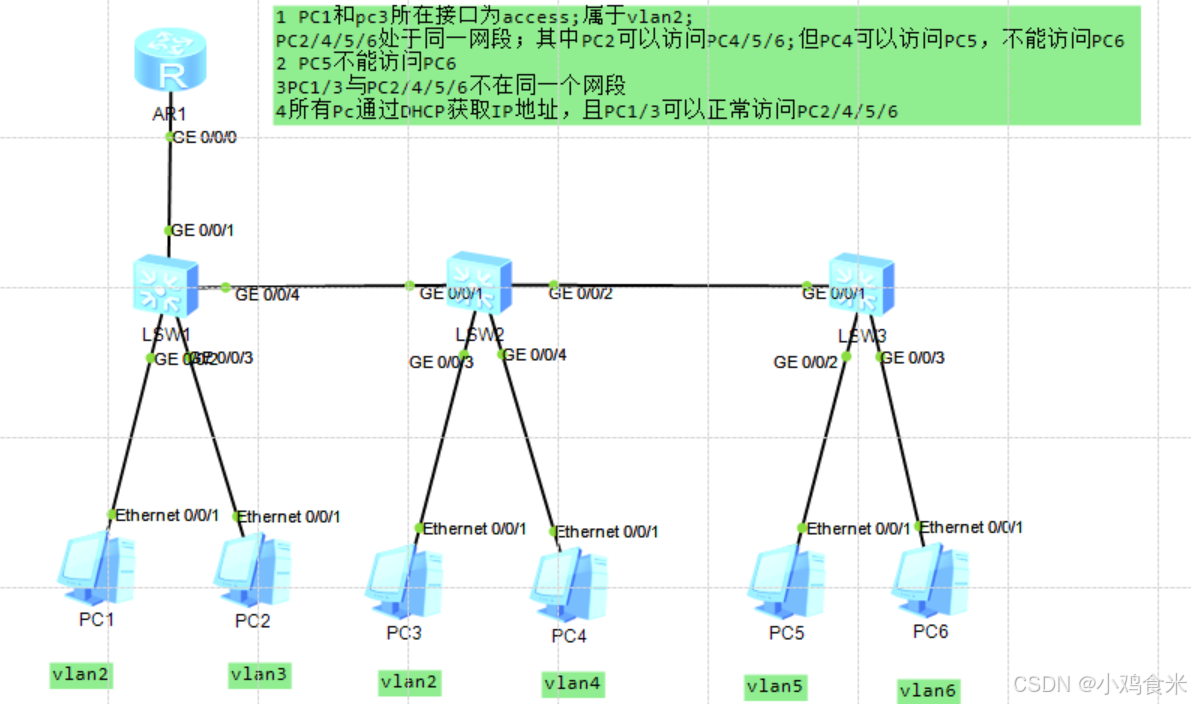

一、实验拓扑图

二、实验要求

 1、PC1和PC3所在接口为access接口，属于VLAN 2

2、PC2/4/5/6处于同一网段

其中PC2可以访问PC4/5/6

PC4可以访问PC5不能访问PC6

PC5不能访问PC6

3、PC1/3和PC2/4/5/6不在一个网段，且可以正常通讯

4、所有PC通过DHCP获取IP地址，且PC1/3可以正常访问PC2/4/5/6

 三、实验实现

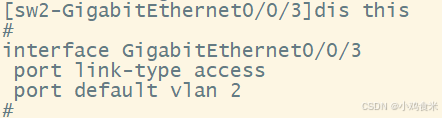

1. PC1和PC3所在接口为access接口，属于VLAN 2

pc1

pc2

2、PC2/4/5/6处于同一网段，其中PC2可以访问PC4/5/6，PC4可以访问PC5不能访问PC6，PC5不能访问PC6

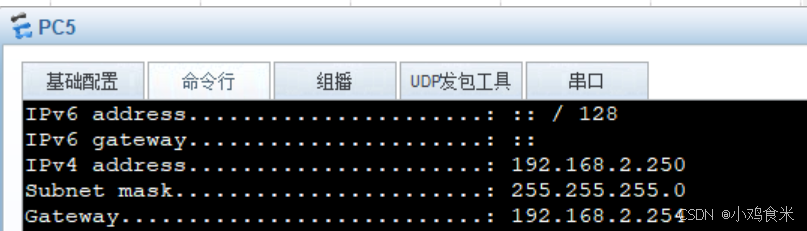

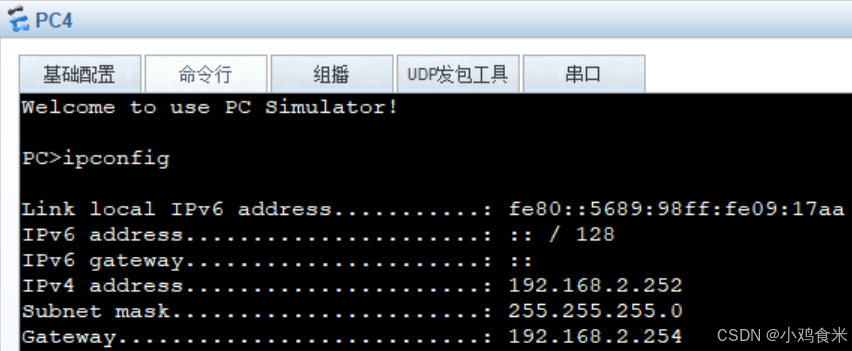

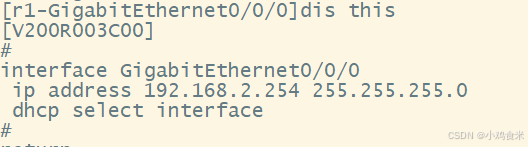

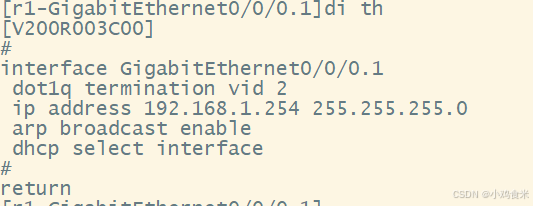

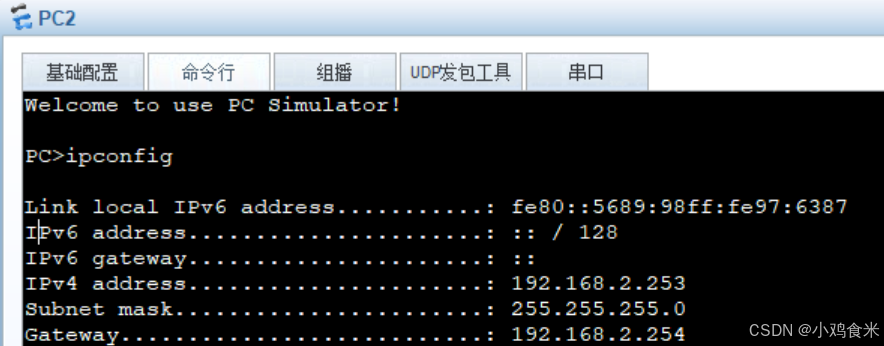

pc2，4，5，6处于192.168.2.0/24网段，dhcp下发ip地址

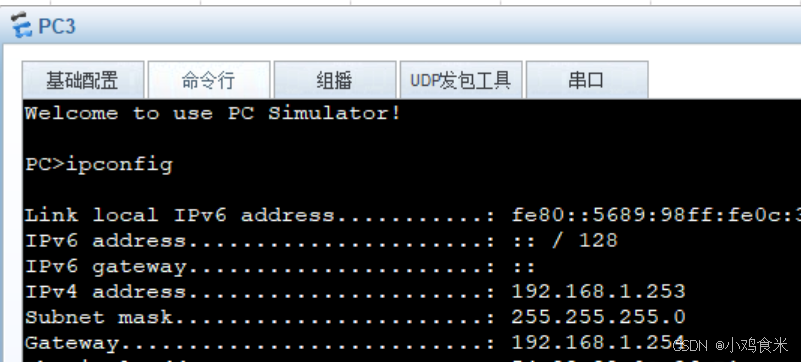

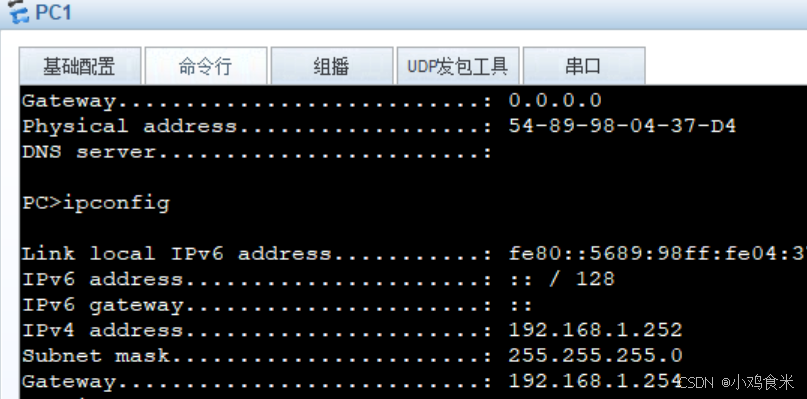

pc1和pc3为192.168.1.0/24网段



pc1，pc3能ping全部pc

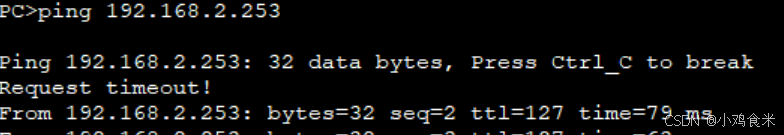

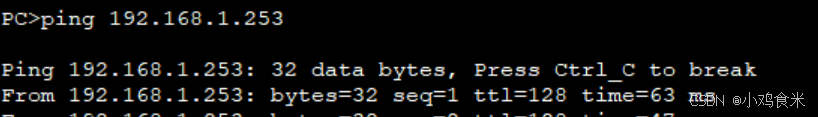

pc1 ping pc2

pc ping pc3

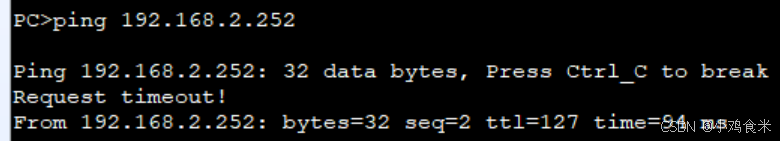

 pc1 ping pc4

 pc3 和pc1一样的

pc2 ping pc 2 4 5 6

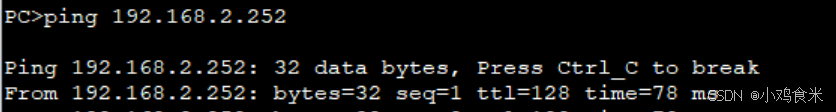

单个例子pc2 ping pc4

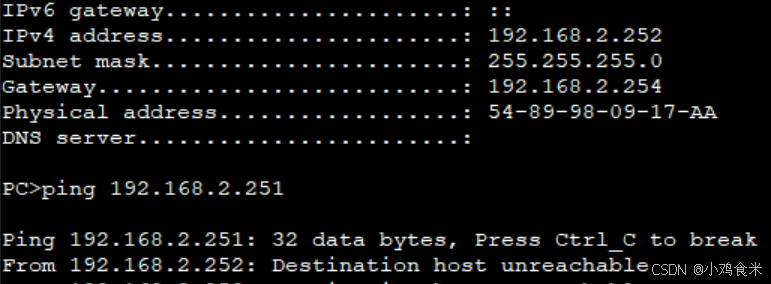

 pc4 不能ping pc6

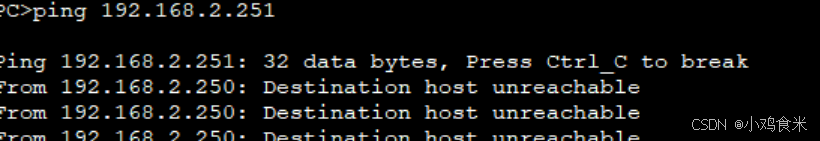

pc5 不能ping pc6



 到了这里知道了pc1，2，3全可达pc4，5不能访问pc6

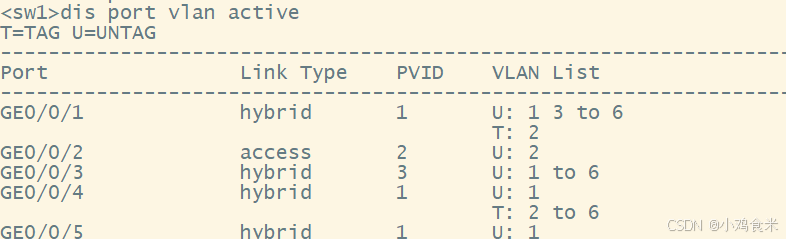

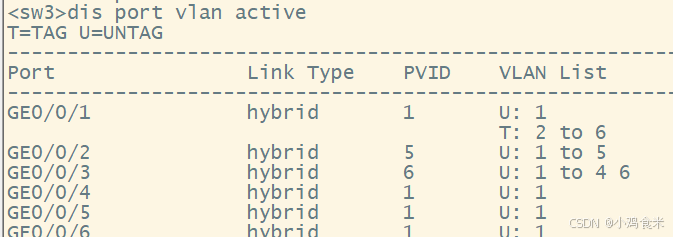

附上vlan表



注意：使用物理接口时，因为物理接口走的是交换机的vlan 1 接口，所以hybrid接口不能把vlan 1 给undo掉
