uml基本元素概述

1. 概述

UML 比较抽象,抽象逻辑的撞击与描述。每次看画UML的图都要复习下几种符号表示什么。其实是一件非常繁琐的事件。故记录之。并用 omniGraffe 简单的画下图表示。

2. 元素概念

在这里插入图片描述

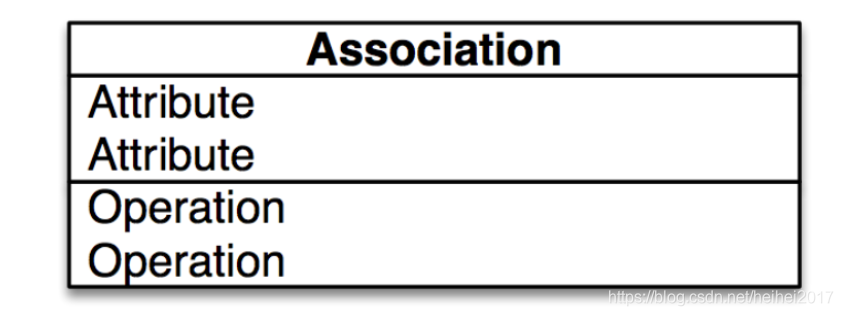

  • 第一框类名
  • 第二框属性名
  • 第三框方法名

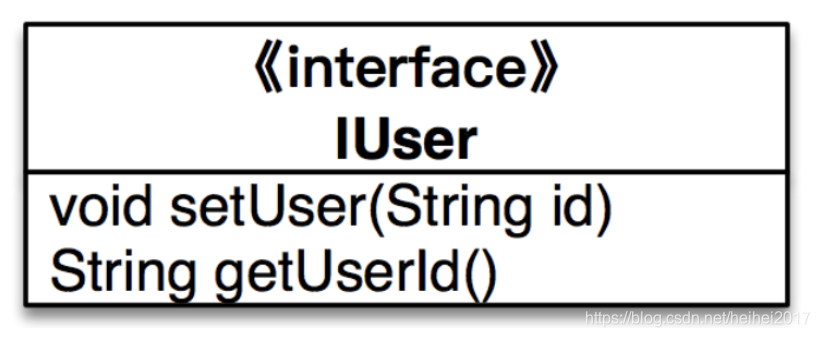

  1. 接口

在这里插入图片描述

  • 第一框接口名
  • 第二框属性名

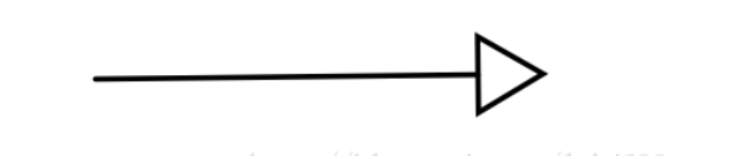

  1. 泛化: 表示is-a的关系,继承关系。子类继承父类,子接口继承父接口。java对应extends

在这里插入图片描述

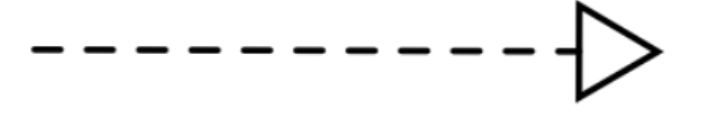

  1. 实现:接口和实现的关系,Java对应implements

在这里插入图片描述

  1. 依赖:对象之间最弱的一种关联方式,是临时性的关联。代码中一般指由局部变量、函数参数、返回值建立的对于其他对象的调用关系。一个类调用被依赖类中的某些方法而得以完成这个类的一些职责。
    在这里插入图片描述

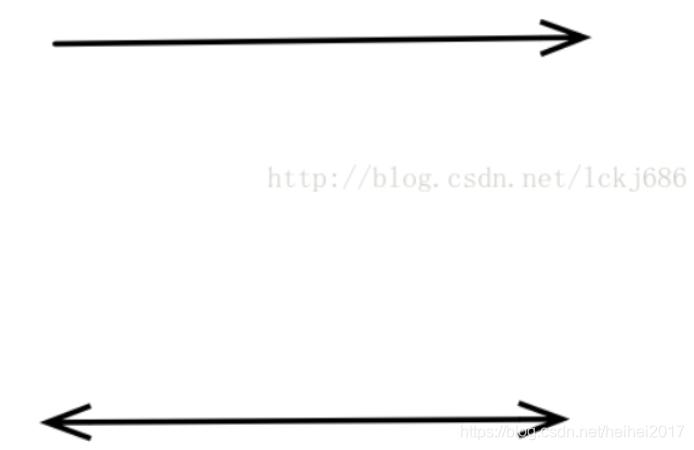

  2. 关联(Association) : 对象之间一种引用关系。可以是单向和双向。包括:聚合,组合

在这里插入图片描述

  1. 聚合(Aggregation) : 表示has-a的关系,是一种不稳定的包含关系。较强于一般关联,有整体与局部的关系,并且没有了整体,局部也可单独存在。如公司和员工的关系,公司包含员工,但如果公司倒闭,员工依然可以换公司。在类图使用空心的菱形表示,菱形从局部指向整体。

在这里插入图片描述

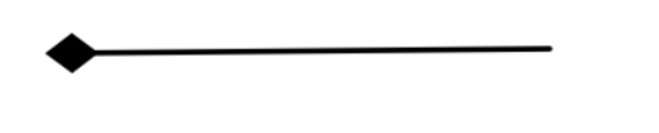

  1. 组合(Composition) : 表示contains-a的关系,是一种强烈的包含关系。组合类负责被组合类的生命周期。是一种更强的聚合关系。部分不能脱离整体存在。如公司和部门的关系,没有了公司,部门也不能存在了;调查问卷中问题和选项的关系;订单和订单选项的关系。在类图使用实心的菱形表示,菱形从局部指向整体。

在这里插入图片描述

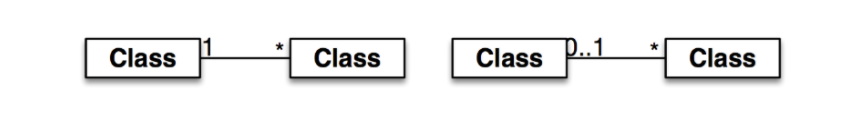

  1. 多重性(Multiplicity) : 通常在关联、聚合、组合中使用。就是代表有多少个关联对象存在。使用数字…星号(数字)表示。如下图,一个割接通知可以关联0个到N个故障单。

在这里插入图片描述

3. 依赖,关联,聚合,组合的区别

  1. 关系强弱区别

没关系 > 依赖 > 关联 > 聚合 > 组合。 关联包含: 聚合,组合

  1. 聚合和组合的区别
  • 聚合关系是“has-a”关系; 表示整体与部分的关系比较弱。生存期无关,一旦删除了聚合对象不一定就删除了代表部分事物的对象
  • 组合关系是“contains-a”关系;组合中一旦删除了组合对象,同时也就删除了代表部分事物的对象。
  1. 代码区别

依赖是弱关系,偶然耦合。
关联是强关系。
java 中的区别:
依赖:局域变量、方法的形参,返回值,或者对静态方法的调用。 实现
关联:成员变量来实现。 两个类是处在同一层次上
聚合:成员变量来实现。 两个类是处在不平等层次上,一个代表整体,另一个代表部分。
组合:成员变量来实现。 两个类是处在不平等层次上,一个代表整体,另一个代表部分。 部分和整体的生命周期一样,整体的对象负责代表部分对象的生命周期。

4. 总结

泛化 ——⦊:extends(is a 关系)
实现 - - -⦊:implements
依赖 - - ->:局部变量,函数形参,返回值,静态方法调用
关联 ——>:成员变量,两个类平等
聚合 ◇—–>:成员变量,一个代表整体,另一个代表部分。 生命期无关 (has-a关系)
组合 ◆—–>:成员变量,一个代表整体,另一个代表部分。 整体负责部分的生命期 (contains-a关系)

** 箭头 是 场景指向 变量 **
** 依赖者 指向 被依赖者 **

5. 补充

依赖者与被依赖者 整体是依赖者 局部是被依赖者 依赖者依赖于被依赖者(整体->局部: 依赖者依赖于被依赖者)
