Minigui学习--MiniGUI的三种运行模式

MiniGUI 针对三种运行模式分别定义了不同的宏。
（1）  MiniGUI-Threads： _MGRM_THREADS
（2）  MiniGUI-Processes： _MGRM_PROCESSES 和_LITE_VERSION
（3）  MiniGUI-Standalone ： _MGRM_STANDALONE 和 _LITE_VERSION 和
_STAND_ALONE



在安装之后的/usr/local/include/minigui目录的mgconfig.h文件中有如下定义：

/* Define if build MiniGUI-Processes */
/* #undef _MGRM_PROCESSES */

/* Define if build MiniGUI-Standalone */
/* #undef _MGRM_STANDALONE */

/* Define if build MiniGUI-Threads */
#define _MGRM_THREADS 1

（注意：目前我的安装的minigui是为：MiniGUiI-Thread模式的。）



在MiniGUIMain函数中的如下内容：

#ifdef _MGRM_PROCESSES
    JoinLayer(NAME_DEF_LAYER , "helloworld" , 0 , 0);
#endif

其中，JoinLayer  是MiniGUI-Processes模式的专有函数，因此包含在 _MGRM_PROCESSES
的条件编译中。在 MiniGUI-Processes 运行模式下，每个MiniGUI 客户端程序在调用其它
MiniGUI 函数之前必须调用该函数将自己添加到一个层中（或创建一个新层）。

如果程序是 MiniGUI-Processes 服务器端，你应该改为调用 ServerStartup：

    if (!ServerStartup (0 , 0 , 0)) {
        fprintf (stderr,
                "Can not start the server of MiniGUI-Processes: mginit.\n");
        return 1;
}

MiniGUI-Processes 有专有的接口。



和 Linux 这样的类 UNIX 操作系统相比，一般意义上的传统 嵌入式操作系统具有一些特殊性。举例而言，诸如 uClinux、uC/OS-II、eCos 等 操作系统，通常运行在没有 MMU（ 内存管理单元，用于提供 虚拟内存支持）的 CPU 上；这时，往往就没有进程的概念，而只有线程或者任务的概念，这样，MiniGUI 的运行环境也就大相径庭。因此，为了适合不同的 操作系统环境，可将 MiniGUI 配置成三种不同的运行模式：

（1）MiniGUI-Threads

运行在 MiniGUI-Threads 上的程序可以在不同的线程中建立多个窗口，但所有的窗口在一个进程或者 地址空间中运行。这种运行模式主要用来支持大多数传统意义上的 嵌入式操作系统，比如 VxWorks 、ThreadX、Nucleus、OSE、pSOS、uC/OS-II、eCos等等。当然，在 Linux 和 uClinux 上，MiniGUI 也能以 MiniGUI-Threads 的模式运行。



（2）MiniGUI-Processes

和 MiniGUI-Threads相反，MiniGUI-Processes 上的每个程序是单独的进程，每个进程也可以建立多个窗口，并且实现了 多进程窗口系统。MiniGUI-Processes 适合于具有完整 UNIX 特性的 嵌入式操作系统，比如嵌入式 Linux。该运行模式在 MiniGUI V2.0 中提供。



（3）MiniGUI-Standalone

这种运行模式下，MiniGUI 可以以独立任务的方式运行，既不需要 多线程也不需要 多进程的支持，这种运行模式适合功能单一的应用场合。比如在一些使用 uClinux 的 嵌入式产品中，因为各种原因而缺少 线程支持，这时，就可以使用 MiniGUI-Standalone 来开发 应用软件。



一般而言，MiniGUI-Standalone 模式的适应面最广，可以支持几乎所有的 操作系统（目前只用来提供对 Linux/uClinux 操作系统的支持）；MiniGUI-Threads 模式的适用面次之，可运行在支持多任务的实时 嵌入式操作系统，或者具备完整 UNIX 特性的普通操作系统；MiniGUI-Processes 模式的适用面较小，它仅适合于具备完整 UNIX 特性的嵌入式操作系统，比如 Linux。但不论采用哪种运行模式，MiniGUI 为上层 应用软件提供了最大程度上的一致性；只有少数几个涉及初始化的接口在不同运行模式上有所不同。



MiniGUI-Processes 运行模式是 MiniGUI V2.0.x 在 MiniGUI-Lite 运行模式基础上为具有多进程支持的嵌入式操作系统提供的。MiniGUI V1.6.x 及以前版本为具有多进程特性的 Linux 操作系统提供MiniGUI-Lite 运行模式，使之在高效的客户/服务器架构之上运行多个客户进程，从而充分利用进程地址空间保护这样的高级特性，有了这样的特性，可大大提高基于 MiniGUI 的嵌入式系统的灵活性、稳定性以及可扩展性。比如，我们可以在 MiniGUI-Lite 上运行多个 MiniGUI 客户进程，而单个进程的异常退出，不会影响其他的 MiniGUI 客户进程。而且在这种架构之上，我们可以非常方便地集成第三方应用程序。其实，这也是许多嵌入式设备开发商采用 Linux 操作系统的重要理由。
但是，MiniGUI-Lite 运行模式虽然提供了多进程支持，但无法同时管理来自不同进程间的窗口，
因此，MiniGUI-Lite 用层的概念将不同的进程之间的窗口区分开来。这种实现方法虽然可适用于大多数屏幕分辨率较小的嵌入式设备，但仍然给应用程序的开发带来了不便。
MiniGUI V2.0 则彻底解决了上述问题。MiniGUI V2.0 在 MiniGUI-Lite 运行模式基础上，实现了

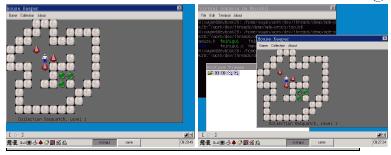

完整的多进程环境中的窗口系统，来自不同进程的窗口可以在同一桌面上协调存在。下图 给出了MiniGUI V1.6.x 的 MiniGUI-Lite 运行模式及 MiniGUI 2.0.x 的 MiniGUI-Processes 运行模式在运行相同应用程序情况下的界面效果。

上图 MiniGUI V1.6.x 的 MiniGUI-Lite 运行模式及 MiniGUI 2.0.x 的 MiniGUI-Processes 运行模式图 4.2 中，第一个屏幕运行了 vcongui 和推箱子游戏这两个客户进程。可以看到，我们在运行推箱子程序之后，就看不到 vcongui 程序了；第二个屏幕运行 vcongui、picview 和推箱子游戏这三个客户进程，但我们可在桌面上看到所有的客户进程窗口。
相比 MiniGUI-Lite，MiniGUI-Processes 运行模式具有明显的优势。这使得 MiniGUI 不仅可适用
于传统的嵌入式操作系统（MiniGUI-Threads），还可适用于具有多进程特性的嵌入式操作系统，比如Linux 操作系统。另外，MiniGUI-Processes 也保留了 MiniGUI-Lite 的层概念，用户可以将来自不同客户进程的窗口放到不同的层中，从而实现类似 X Window 那样的工作区。有了 MiniGUI-Processes运行模式，MiniGUI 的应用领域将进一步扩大，不仅可用于高端的嵌入式设备，还可能用于桌面环境。
