网络实验操作-OSPF路由

实验目的

上手OSPF的配置过程，从运行过程了解OSPF协议。

环境搭建

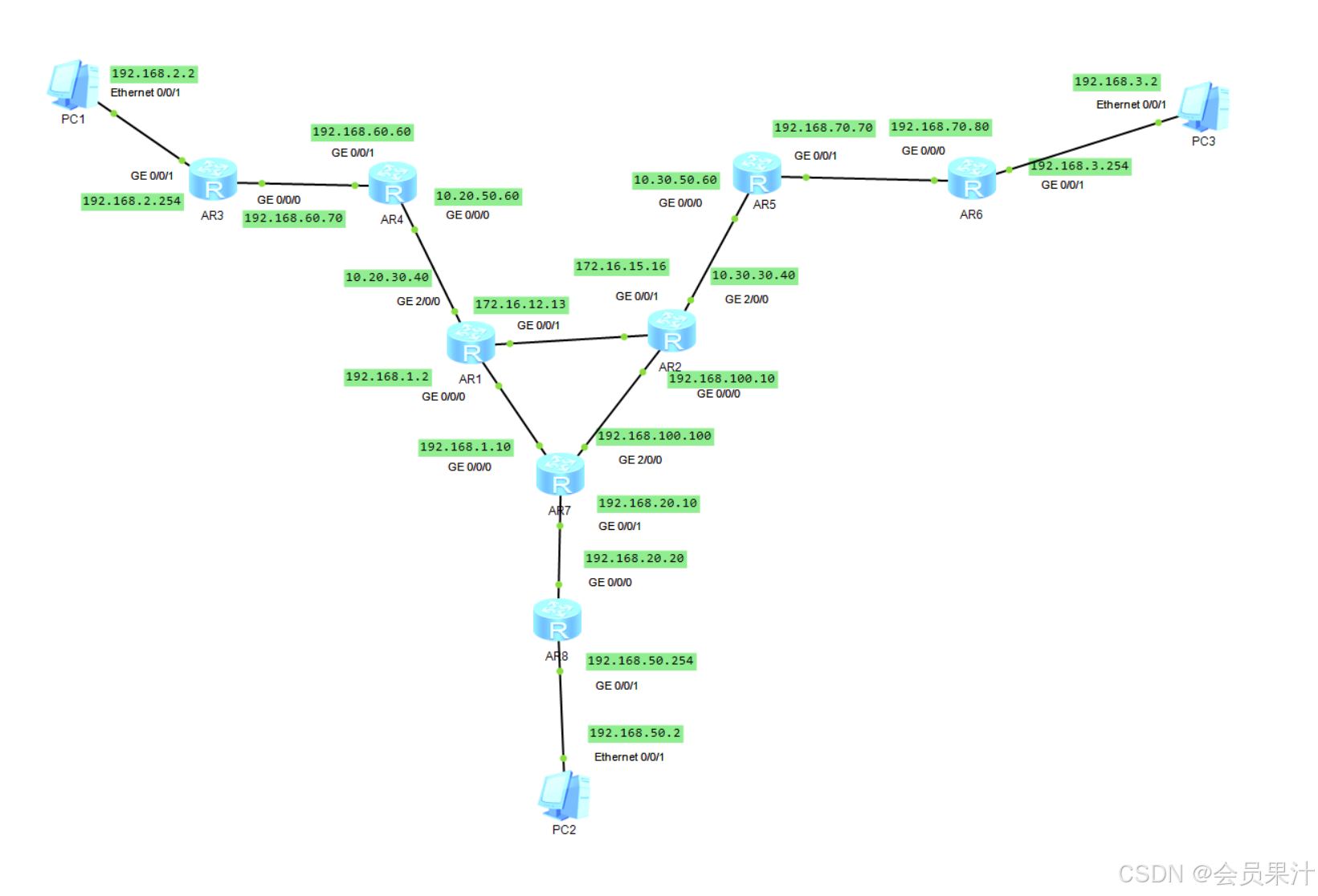

OSPF协议规定非主干区域不能直接连接，必需通过主干区域连接。因此设计了上图所示的路由拓扑：
设置4个area, 中间三个路由器为area0, 左上为area2, 下为area1, 右为area3。

OSPF配置

注意：非主区域连接主干区域的路由器，连接主干区域的接口需要配置到主干区域。

area0路由器：

#
interface GigabitEthernet0/0/0
 ip address 192.168.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 172.16.12.13 255.255.0.0
#
interface GigabitEthernet2/0/0
 ip address 10.20.30.40 255.255.0.0
#
interface NULL0
#
ospf 1
 area 0.0.0.0
  network 10.20.0.0 0.0.255.255
  network 172.16.0.0 0.0.255.255
  network 192.168.1.0 0.0.0.255

联接area0与area2的路由器：

#
interface GigabitEthernet0/0/0
 ip address 10.20.50.60 255.255.0.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.60.60 255.255.255.0
#
interface NULL0
#
ospf 1
 area 0.0.0.0
  network 10.20.0.0 0.0.255.255
 area 0.0.0.2
  network 192.0.0.0 0.255.255.255
#

总结

OSPF内容很多，简单配置运行还是很简单。注意参数配置，继续学习协议内容。通过特殊案例学习。

如有错漏之处，请批评指正，谢谢！
