电池与电源供电选择的问题

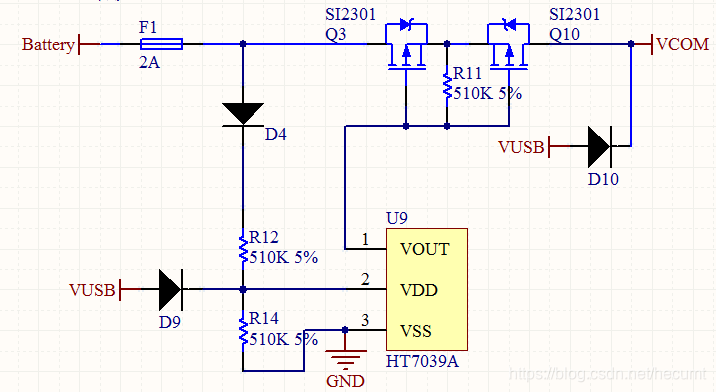

最开始设计如上图所示。

Battery电压为：4.4~6.4V

VUSB电压为：5V

VCOM为Battery与VUSB汇合后的电源

电路功能：将VUSB与Battery的供电汇合后，给VCOM供电，原则上应该是VUSB和Battery不管谁电压高低都不能相互供电。

当VUSB接入电源时，U9的VDD引脚为4.3V，所以U9的VOUT为高阻抗输出。此时，Q3,Q10由R11拉高到Battery电压，Q3和Q11截止；当没有VUSB供电时，U9的VDD为Battery/2，所以U9的VOUT输出低电平，Q3和Q10打开。

电路问题：当VUSB供电时，Q3,Q10由R11拉高到Battery电压，Q3的Vs=（VCOM-Q10体二极管压降），Vg=（Battery-Q3体二极管压降），

当Battery比较小时，有可能会Vg<Vs,此时Q3和Q10会导通，VCOM会给Battery充电。

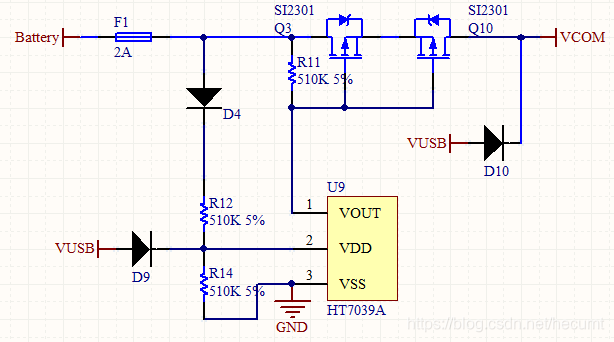

解决办法：将R11接到Q3的G极和Q3的S极之间。

更改后：当VUSB接入电源时，Q3的Vs为（VCOM-Q10体二极管压降）和（Battery-Q3体二极管压降）比较后的大的值，

Vg=Vs,此时Q3肯定不导通。

以上电路更改后还会出现问题，当VUSB低于3.9V时，HT7039A的功能会失效，所以最好将HT7039A改为HT7022A。
