本文详细介绍了如何在C#中通过AutoCAD.NETAPI选择并计算封闭多段线内部的闭合多段线面积，包括加载库、初始化应用、用户交互选择、遍历计算面积以及在事务中操作的步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在C#中，如果你想要通过AutoCAD .NET API来选择封闭多段线内部的其他闭合多段线并计算它们各自的面积，可以遵循以下基本步骤：

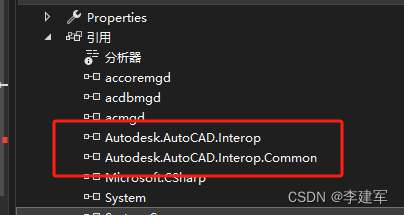

1、加载AutoCAD库：确保你的C#项目引用了Autodesk.AutoCAD.Interop和Autodesk.AutoCAD.Interop.Common这两个库。

2、初始化AutoCAD应用：创建一个AcadApplication类的对象实例以与AutoCAD应用程序交互。

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;

//1获取当前激活的文档（活动文档）并将其赋给doc变量。
Document doc = Application.DocumentManager.MdiActiveDocument;
//2 将doc文档的数据库（Database）赋给db变量。
Database db = doc.Database;
//3 将doc文档的编辑器（Editor）赋给ed变量。
Editor ed = doc.Editor;

3、用户交互选择对象：使用.SelectImplied()或者.GetSelectionSet()方法让用户选择封闭多段线内的闭合多段线。
