沁恒CH552G实现最小系统[沁恒8位机MCU最小系统]

转载著名出处。

一、目标：

学习沁恒的8位机最小系统的实现。
最小系统连接方式通用下面所有常规8位MCU

---

二、资料获取：

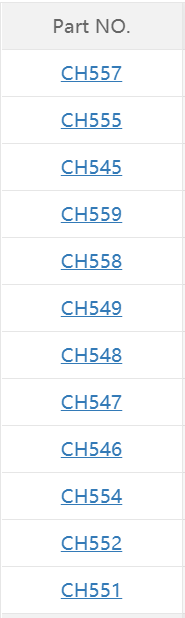

1、首先从沁恒官网下载CH552的datasheet： CH552官网手册下载链接.
2、开发资料，包括示例代码，评估板说明书、原理图：官网链接.
  （沁恒还是比较接地气的，资料网站上比较全，而且都能下载到。。。。懂得自懂）

---

  沁恒的8位机全部支持芯片内置晶振，所以最小系统可以不需要单独的晶振，而且他们的Bootloader也是用的内置晶振实现的烧录。所以我们的最小系统只需要处理芯片的供电就可以了。

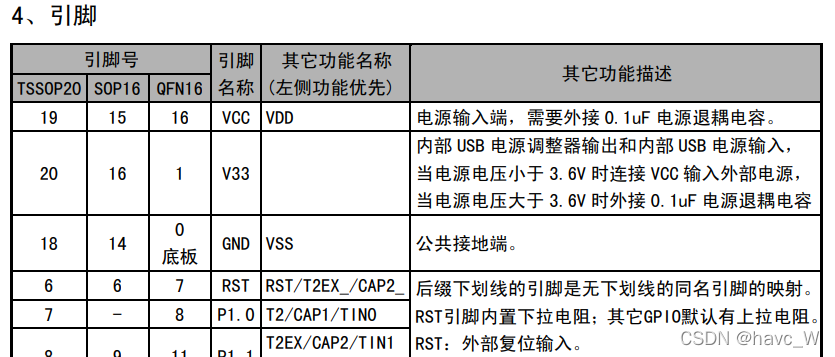

  ①先看手册的引脚描述，芯片一共有两个电源引脚，一个GND引脚，还有一个RST引脚：

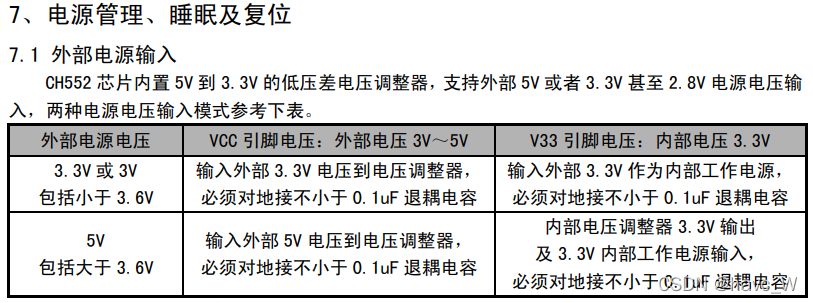

②再来看下手册中对于芯片电源处理部分的描述：

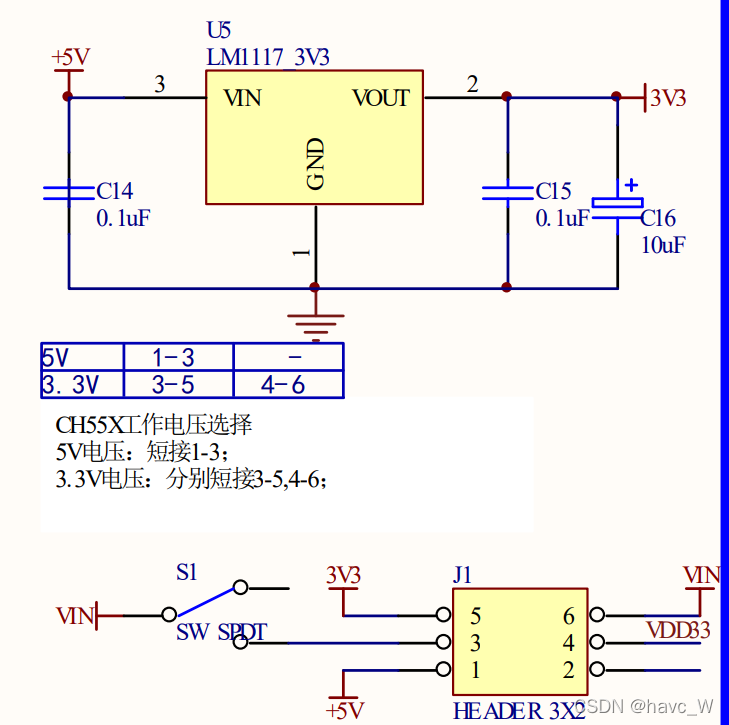

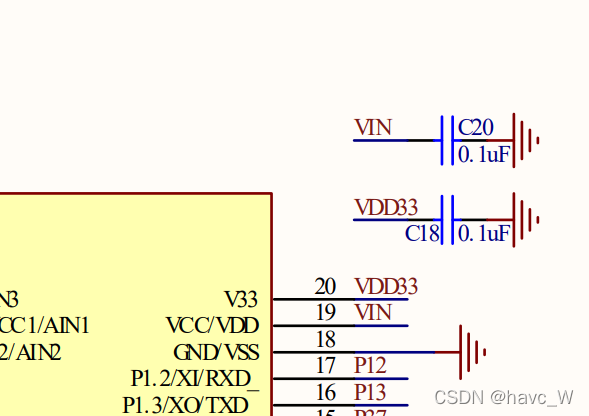

③看一下原理图上电源的处理：


常见的单片机系统分为5V系统和3.3V系统，可以发现:
CH552工作在不同电压时，VCC和V33引脚供电接法不同
这点在原理图中直接写明了。

三、绘制最小系统原理图：

以3.6V电压为分界点：

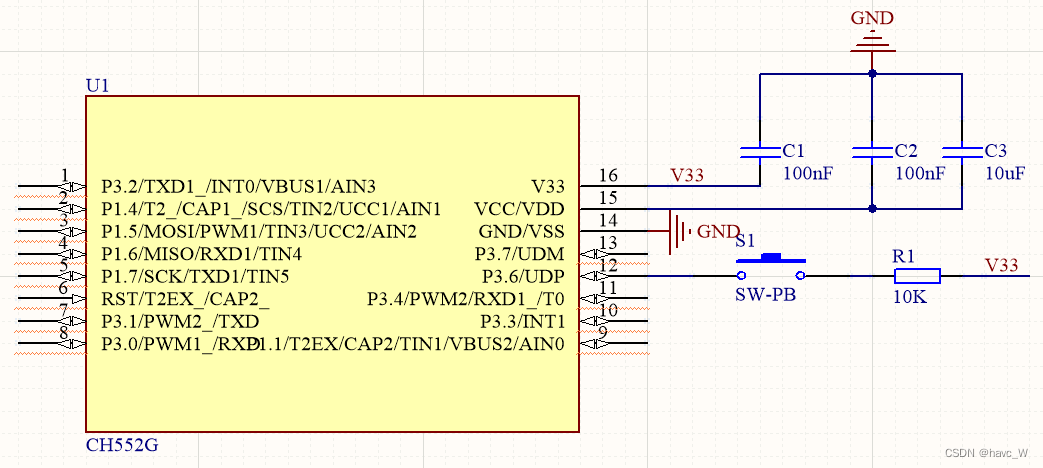

1、供电电压大于3.6V的最小系统如下：

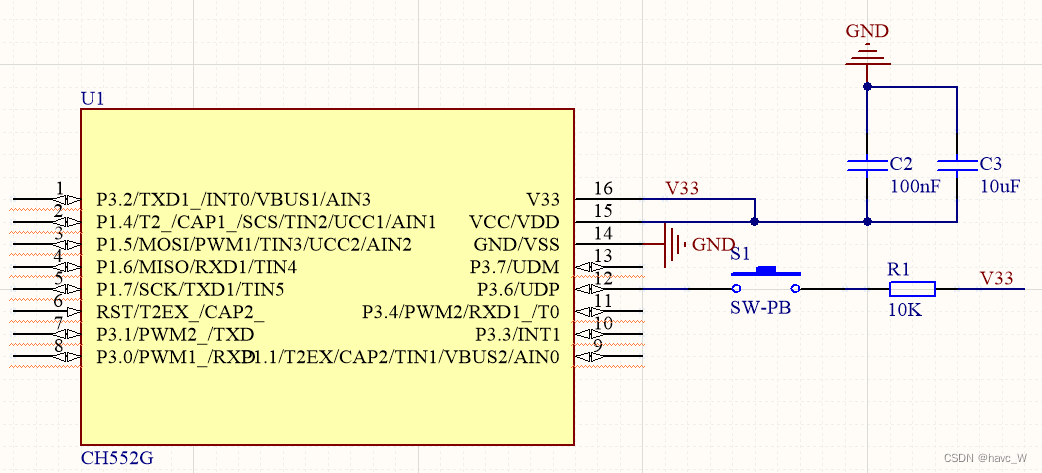

2、供电电压小于3.6V的最小系统如下：

复位引脚

  关于芯片RST引脚，芯片是外加高电平复位的，而且RST引脚内置了下拉电阻，内置了上电复位电路。之前和沁恒工程师咨询过，如果产品中用不到外部复位功能，可以直接把RST脚悬空处理，依靠内置的上电复位电路就可以了（上电复位时间典型值11毫秒）。也可以直接在下载代码过程中在WCHISPTool工具中直接关闭RST功能。
  这里就直接悬空处理了，产品外壳做好也没有办法提供复位按键了。

---

三、注意事项：

0、

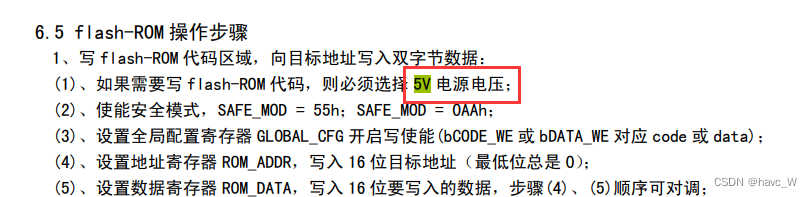

CH554/CH552不支持3.3V供电电压下烧录程序！！！因此踩坑了！！！

1、

电源引脚上的0.1uF电容不能省略，不然就会出现单片机跑不起来的现象。老老实实按照手册说的来放置外围器件吧。
最小系统原理图中的电源引脚上的所有电容，都应当尽可能的靠近芯片放置，且电容接地一端，地的回路要短（和芯片GND脚连在同一片完整的铺铜上）。

2、

芯片工作在5V电路时，V33引脚会输出一个3.3V的电压，这个电压不能给外部器件供电，也就能够给BOOT引脚提供一个高电平上拉。

3、

因为USB数据线的电压时3.3V的，所以要注意芯片的USB通讯引脚最高只能承受3.3V，和其余的GPIO（最高承受VCC电压）不太一样。

4、

芯片冷启动过程中检测引脚电平，默认boot脚都是UD+，需要外接4.7~10K的上拉电阻实现，直接短接到3.3V电压就会导致电平钳位无法实现USB通讯。

5、

通常情况下供电电压主要考虑外围电路电压匹配的问题，仔细翻看参数可以发现系统主频和芯片供电电压有关系

想要主频跑的高，就要确保芯片供电电压在范围内。不然就会出现程序能下载，但是死活运行不起来的情况。

6、

在我们实际做产品板子的时候，一般会将电源和通讯引脚做成测试点的形式，用烧录探针压上去实现烧录。可以省略下载电路（按键+上拉电阻）。在烧录工装上（探针）实现UD+的上拉，这样会降低PCB复杂度。

7、

CH559\558的IO电压比较特殊，其余的8位机IO引脚支持的电压范围都是 0 ~ VCC，而CH559\558为0 ~ VDD33。
