标准库 时钟TRGO信号 触发 ADC转换 的实现方法

前段时间看了一天的手册，以及形形色色的教程，发现官方或者教程都没有很好解释怎么样用定时器的TRGO信号触发ADC开始转换的 标准库 教程。



如同江科大教程所说，TIM计数器计数溢出时，可以产生更新事件跟更新中断。而更新事件可以映射到触发器的TRGO输出，TRGO输出可以触发ADC，DAC以及其他定时器（定时器级联）。（我认为是自然更新中断和更新事件都会产生，下面我会提到为什么，如果错误，敬请指教）

实际上，这里就涉及定时器的主从模式的使用，不要被江科大的教学迷惑和限制。



定时器输出TRGO就是一种定时器的主模式使用，可以选择是 更新UPDATE ，触发 ，捕获（OC），捕获边沿信号（ITxFPx）等输出模式，就是定时器更新时，产生TRGO信号，或者是定时器被启动时产生TRGO信号，以及OC输入捕获的种种信号来启动TRGO的输出。

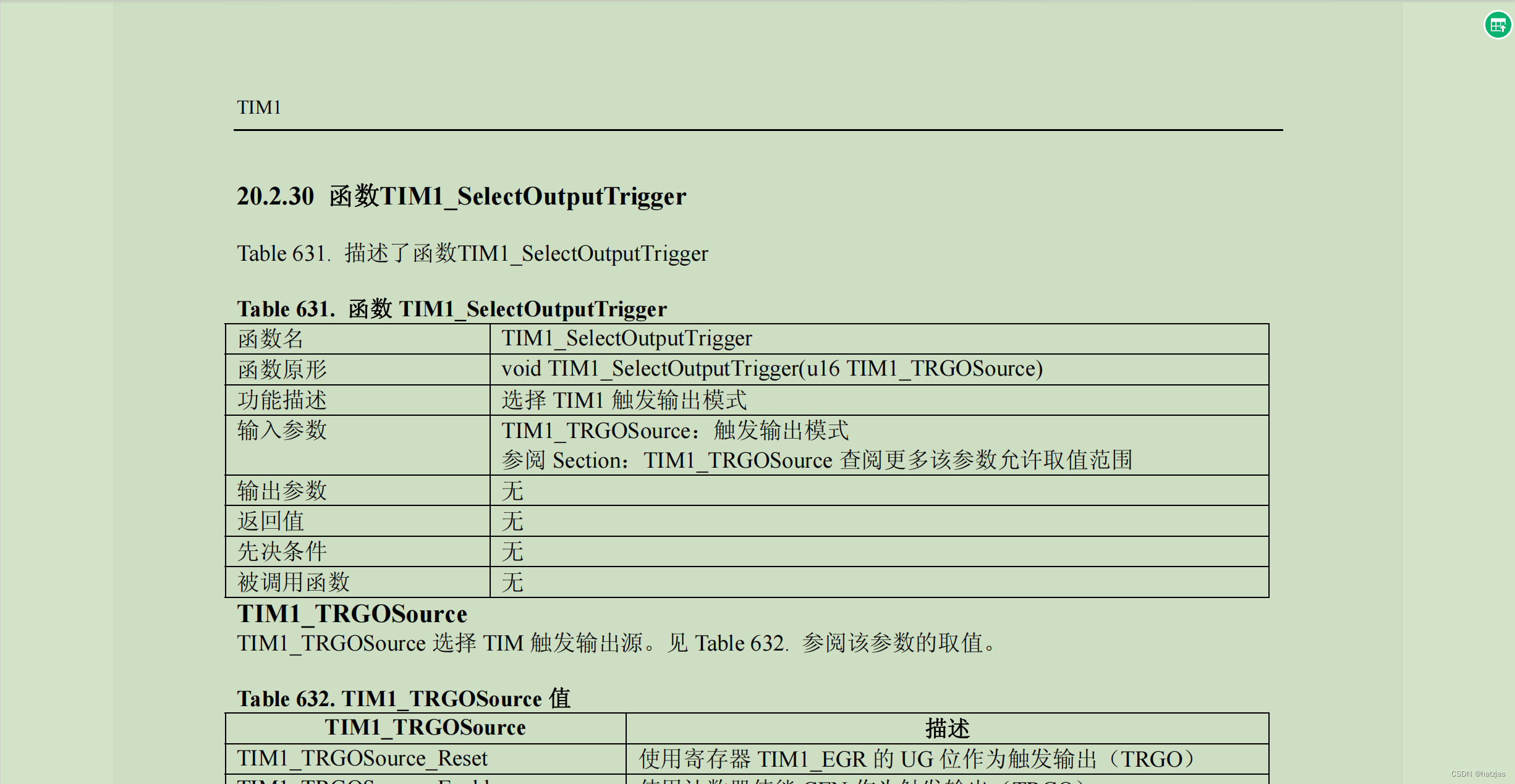

主模式使用如下函数来选择，可以加入在初始化函数中，配置定时器中断之前。



关于从模式，也是定时器的事情。实际上就是定时器接受来自于其他定时器或者外设的信号，来触发自身动作。此处我们不涉及。



从模式配合主模式，可以在输入捕获时同时测量占空比和频率，这个可以参考江科
