​​Mermaid和常用语法

一、基本介绍

Mermaid​​ 是一个基于 JavaScript 的图表生成工具，它允许用户使用简单的文本语法来创建多种类型的图表，并自动渲染为可视化图形。它特别适合集成到 Markdown 文档、Wiki 系统或开发文档中，无需手动绘制图表，只需编写代码即可生成专业级的图表。

这是之前的一篇：开源的思维导图软件Freeplane。它们主要的区别是：

1. ​​Freeplane 是 GUI 思维导图工具​​，依赖节点拖拽来生成图表。
2. ​​Mermaid 是纯文本图表语言​​，更适合 Markdown、代码编辑器等环境。

流程图方向:

• TB - 从上到下
• TD - 从上到下/与从上到下相同
• BT - 从下到上
• RL - 从右到左
• LR - 从左到右

如果需要使用 Git 来管理图表，那么显而易见 Mermaid 是更好的选择。在 Markdown 文件中使用 ​​Mermaid​​ 时，需要用代码块标签包裹，并指定语言类型为 mermaid。一个简单例子如下：

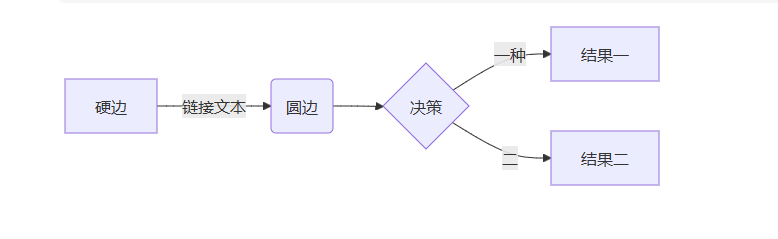

flowchart LR
    A[硬边] -->|链接文本| B(圆边)
    B --> C{决策}
    C -->|一种| D[结果一]
    C -->|二| E[结果二]

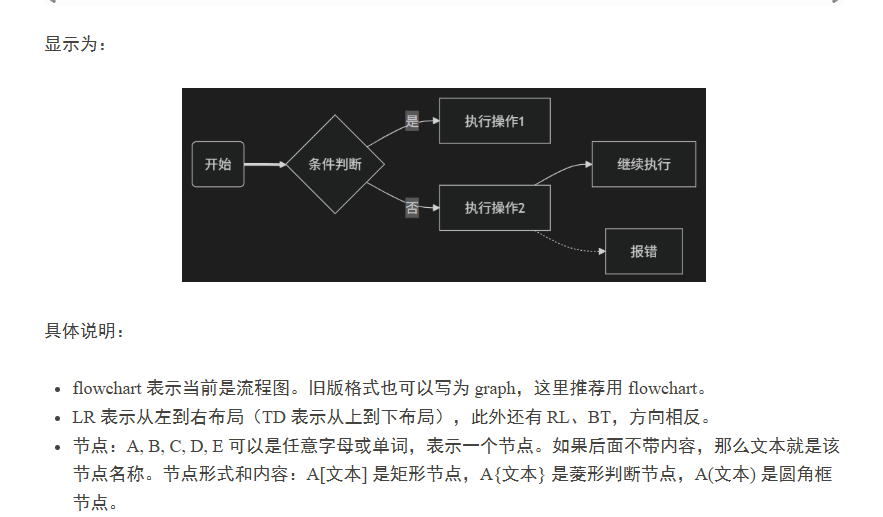

```mermaid
flowchart LR
    A(开始) ==> B{条件判断}
    B -->|是| C[执行操作1]
    B -->|否| D[执行操作2]
    D --> E[继续执行]
    D -.-> F[报错]
```
