网络基础

文字声音图像 ----抽象语言

应用层：人机交互---抽象转化成编码

表示层:编码-二进制表示

网络层：互联网协议 ip ip地址：逻辑地址

介质访问控制层：驱动---拨动键盘的人

物理层：物理硬件 ---算盘

人类最早的网络----对等网

增大网络

节点数增加
距离延长

节点：

直线拓扑

环形拓扑

树状拓扑

波环形/全网状拓扑：唯一缺点--成本高

星形拓扑

Hub集线器

距离：

RJ-45（水晶头的型号）双绞线最大传输距离100m

中继器：加压增加传输距离

减少磁场对电信号的影响双绞原因----减小波形失帧---有电就有磁场 ---磁场会影响网线电信号的传输手机断网通信受到阻碍

电压

延时安全地址冲突

地址：唯一格式统一

Mac 地址/物理地址：48位二进制构成以十六进制显示

冲突：相似电流会相互吸引碰撞抵消

CSMA/CD 载波侦听多路访问/冲突检测机制

既是:

首先使用监听功能，当发现有消息传输时，停止自身信息的发送，随时准备进入下一级阶段。
当前消息发送完成后立刻发送自身消息
当消息碰撞时，会给彼此发送一个阈值，因为阈值是随机的，故有一定的大小之分，当阈值为0时，发送自身消息。

结论：虽然解决了问题一定的冲突问题，但是大大增加了延时

故有再次提高要求:

无限距离
没有冲突
形成单播

-----网桥-----交换机(端口密度大大提高

交换机功能

读写存储

交换机的工作流程:

当数据帧进入交换机后，交换机会查看该数据真中的源mac地址，并于进入接口相互映射，记录于本地的mac地址表中
随后根据本地的mac地址表查看目标mac地址，若存在记录，则直接单播，若不存在，则进行泛洪-------泛红：向除了接口以外的所有接口进行发送。

泛洪区域越大延时越高

路由器----CISC 思科---工作与网络层

路由器的每个接口都是泛洪范围的终点

IPV4：32位二进制构成 8位一分点分十进制显示

存在网络为和主机位区分，网络为代表所在范围，主机位代表该节点在范围内的编号

子网掩码：32位二进制 8位一分点分十进制显示由连续的1和连续的0构成。连续的1对应网络位连续的0对应主机位。

192.168.2.0 11000000.10101000.00000010.00000000

255.255.255.0 11111111.11111111.11111111.00000000

192.168.1.0 11000000.10101000.00000001.00000000

255.255.255.0 11111111.11111111.11111111.00000000

192.168.1.0 11000000.10101000.00000001.00000000

255.255.0.0 11111111.11111111.00000000.00000000

192.168.2.0 11000000.10101000.00000010.00000000

255.255.0.0 11111111.11111111.00000000.00000000

172.20.10.2 10101100.00010100.00001010.00000010

255.255.255.240 11111111.11111111.11111111.11110000

192.168.1.1 11000000.10101000.00000001.00000001

二进制十进制

00000001 1

00000010 2

00000100 4

00001000 8

00010000 16

00100000 32

01000000 64

10000000 128

10101010.01010101.11110000.00001111 170.85.240.15

对等网----中继器（物理层面的加压）---波形失帧--- 无限的传输距离没有冲突单播------网桥---交换机（介质访问控制层）---记录转发（若存在记录则单播，若不存在则泛洪）泛洪区域----泛红范围越大网络越卡---路由器---网络层提供大量的互联网协议 IP---IP地址 32位二进制构成点分十进制显示网络位和主机位--车牌子网掩码---32位二进制构成点分十进制显示由连续的1和连续的0 构成

192.168.2.0 11000000.10101000.00000010.00000000

255.255.255.0 11111111.11111111.11111111.00000000

192.168.1.0 11000000.10101000.00000001.00000000

255.255.255.0 11111111.11111111.11111111.00000000

192.168.1.0 11000000.10101000.00000001.00000000

255.255.0.0 11111111.11111111.00000000.00000000

192.168.2.0 11000000.10101000.00000010.00000000

255.255.0.0 11111111.11111111.00000000.00000000

172.20.10.2 10101100.00010100.00001010.00000010

255.255.255.240 11111111.11111111.11111111.11110000

Ping：向对方发送一个数据包且对方必须进行回复 “证明对方可以进行通讯”

Arp协议：地址解析协议通过一种地址找到另一种地址的协议

过程：会先发送一个源IP 源mac为自己目标IP为1.2 目标mac为全f的arp请求包。--------广播----广播域

泛红范围=====广播域泛红行为不等于广播行为

交换机没有mac地址的记录才泛红泛红属于被迫

广播行为全f 目的就是范围内的所有人都收到这个消息

Arp缓存表：ip地址于mac地址的映射关系

Arp缓存表的老化时间：180s

免费arp/无故arp:源ip 源 mac 自己目标ip 目标mac还是自己

IPV4地址：32位二进制构成点分十进制显示

IPV6地址：128位二进制构成冒分十六进制显示

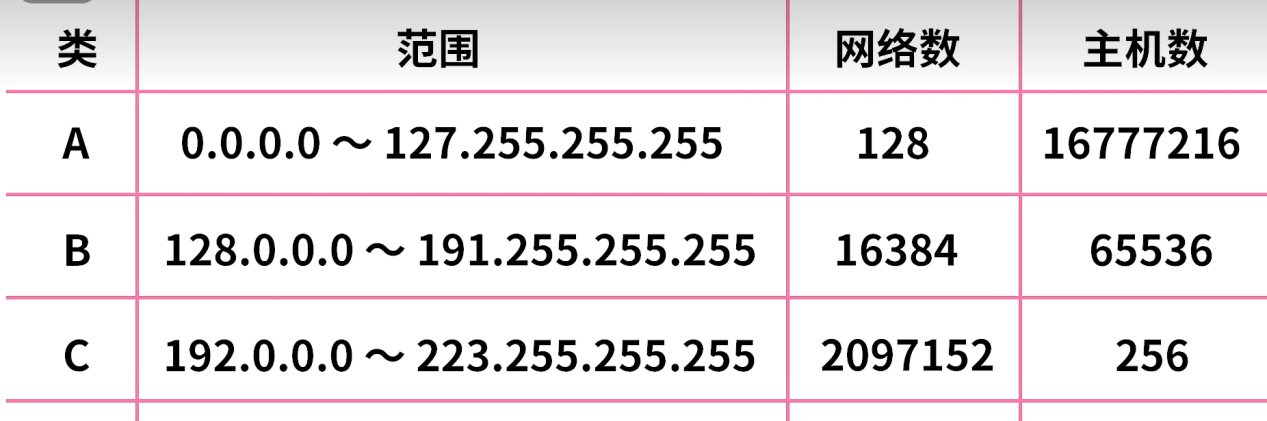

IPV4地址存在ABCDE五类：

ABC类为单播地址：既可以作为源IP使用，也可以作为目标IP使用，每一个单播地址都标识着一个唯一的节点；只有单播地址可以作为源IP。

D类为组播地址：只能作为目标IP使用

E类为保留地址：

基于IP地址的第一组八位进行分类：

A类：1-126 前8位为网络位

B类：128-191 前16位为网络位

C类：192-223 前24位为网络位

D类：224-239 不分网络位制剂为

E类：240-255

特殊地址：

127 环回地址：127.0.0.1-127.255.255.255

用作排错的历程分析

255.255.255.255 受限广播地址在不知到对方IP以及MAC的情况下使用。

主机位全0 192.168.1.0/24 不能被配置为单播地址，代表一个网段

11000000.10101000.00000001.00000000

11111111.11111111.11111111.00000000

④主机位全1 192.168.1.255/24 不是一个单播地址，直接广播地址

11000000.10101000.00000001.11111111

11111111.11111111.11111111.00000000

⑤0.0.0.0-------------即代表所有地址，也代表没有地址

⑥169.254.0.0/16 本地链路地址自动私有地址

IPV4地址：32位二进制构成点分十进制显示

IPV6地址：128位二进制构成冒分十六进制显示

IPV4地址存在ABCDE五类：

ABC类为单播地址：既可以作为源IP使用，也可以作为目标IP使用，每一个单播地址都标识着一个唯一的节点；只有单播地址可以作为源IP。

D类为组播地址：只能作为目标IP使用

E类为保留地址：

基于IP地址的第一组八位进行分类：

A类：1-126 前8位为网络位

B类：128-191 前16位为网络位

C类：192-223 前24位为网络位

D类：224-239 不分网络位制剂为

E类：240-255

特殊地址：

127 环回地址：127.0.0.1-127.255.255.255

用作排错的历程分析

255.255.255.255 受限广播地址在不知到对方IP以及MAC的情况下使用。

主机位全0 192.168.1.0/24 不能被配置为单播地址，代表一个网段

11000000.10101000.00000001.00000000

11111111.11111111.11111111.00000000

④主机位全1 192.168.1.255/24 不是一个单播地址，直接广播地址

11000000.10101000.00000001.11111111

11111111.11111111.11111111.00000000

⑤0.0.0.0-------------即代表所有地址，也代表没有地址

⑥169.254.0.0/16 本地链路地址自动私有地址

VLSM--可边长子网掩码 ------------ 借位

192.168.1.0/24

11000000.10101000.00000001.01111111

11111111.11111111.11111111.10000000

192.168.1.0/25-------192.168.1.127/25 128个

11000000.10101000.00000001.11111111

11111111.11111111.11111111.10000000

192.168.1.128/25-------192.168.1.255/25 128个

一个网段的所有主机数：主机位全0到主机位全1

192.168.1.0/24 拆分为4个子网

11000000.10101000.00000001. 00 000000

11111111.11111111.11111111. 11 000000

192.168.1.0/26--------192.168.1.63/26 64个

11000000.10101000.00000001. 01 000000

11111111.11111111.11111111. 11 000000

192.168.1.64/26------192.168.1.127/26 64个

11000000.10101000.00000001. 10 000000

11111111.11111111.11111111. 11 000000

192.168.1.128/26------192.168.1.191/26 64个

11000000.10101000.00000001. 11 000000

11111111.11111111.11111111. 11 000000

192.168.1.192/26------192.168.1.255/26 64个

192.168.1.0/24 划分为8个子网且写出每个子网网段的可用主机范围。

192.168.1. 000 00000

111.111.1. 111 00000

192.168.1.1/27------192.168.1.30/27

192.168.1. 001 00000

111.111.1. 111 00000

192.168.1.33/27------192.168.1.62/27

192.168.1. 010 00000

111.111.1. 111 00000

192.168.1.65/27-------192.168.1.94/27

192.168.1. 011 00000

111.111.1. 111 00000

192.168.1.97/27--------192.168.1.126/27

192.168.1. 100 00000

111.111.1. 111 00000

192.168.1.129/27-------192.168.1.158/27

192.168.1. 101 00000

111.111.1. 111 00000

192.168.1.161/27-------192.168.1.190/27

192.168.1. 110 00000

111.111.1. 111 00000

192.168.1.193/27-------192.168.1.222/27

192.168.1. 111 00000

111.111.1. 111 00000

192.168.1.225/27-------192.168.1.254/27

172.16.0.0/15 划分4个子网 +可用地址范围

172.0001000 0.0 0000000.00000000

111.1111111 1.1 0000000.00000000

172.16.0.1/17-----172.16.127.254/17

172.0001000 0.1 0000000.00000000

111.1111111 1.1 0000000.00000000

172.16.128.1/17-----------172.16.255.254/17

172.0001000 1.0 0000000.00000000

111.1111111 1.1 0000000.00000000

172.17.0.1/17----------172.17.127.254/17

172.0001000 1.1 0000000.00000000

111.1111111 1.1 0000000.00000000

172.17.128.1/17-------172.17.255.254/17

VLSM--可边长子网掩码 ------------ 借位

192.168.1.0/24

11000000.10101000.00000001.01111111

11111111.11111111.11111111.10000000

192.168.1.0/25-------192.168.1.127/25 128个

11000000.10101000.00000001.11111111

11111111.11111111.11111111.10000000

192.168.1.128/25-------192.168.1.255/25 128个

一个网段的所有主机数：主机位全0到主机位全1

192.168.1.0/24 拆分为4个子网

11000000.10101000.00000001. 00 000000

11111111.11111111.11111111. 11 000000

192.168.1.0/26--------192.168.1.63/26 64个

11000000.10101000.00000001. 01 000000

11111111.11111111.11111111. 11 000000

192.168.1.64/26------192.168.1.127/26 64个

11000000.10101000.00000001. 10 000000

11111111.11111111.11111111. 11 000000

192.168.1.128/26------192.168.1.191/26 64个

11000000.10101000.00000001. 11 000000

11111111.11111111.11111111. 11 000000

192.168.1.192/26------192.168.1.255/26 64个

192.168.1.0/24 划分为8个子网且写出每个子网网段的可用主机范围。

192.168.1. 000 00000

111.111.1. 111 00000

192.168.1.1/27------192.168.1.30/27

192.168.1. 001 00000

111.111.1. 111 00000

192.168.1.33/27------192.168.1.62/27

192.168.1. 010 00000

111.111.1. 111 00000

192.168.1.65/27-------192.168.1.94/27

192.168.1. 011 00000

111.111.1. 111 00000

192.168.1.97/27--------192.168.1.126/27

192.168.1. 100 00000

111.111.1. 111 00000

192.168.1.129/27-------192.168.1.158/27

192.168.1. 101 00000

111.111.1. 111 00000

192.168.1.161/27-------192.168.1.190/27

192.168.1. 110 00000

111.111.1. 111 00000

192.168.1.193/27-------192.168.1.222/27

192.168.1. 111 00000

111.111.1. 111 00000

192.168.1.225/27-------192.168.1.254/27

172.16.0.0/15 划分4个子网 +可用地址范围

172.0001000 0.0 0000000.00000000

111.1111111 1.1 0000000.00000000

172.16.0.1/17-----172.16.127.254/17

172.0001000 0.1 0000000.00000000

111.1111111 1.1 0000000.00000000

172.16.128.1/17-----------172.16.255.254/17

172.0001000 1.0 0000000.00000000

111.1111111 1.1 0000000.00000000

172.17.0.1/17----------172.17.127.254/17

172.0001000 1.1 0000000.00000000

111.1111111 1.1 0000000.00000000

172.17.128.1/17-------172.17.255.254/17
