温故 数码管静态显示

本文回顾了基础知识,讲解了数码管静态显示原理,包括锁存器的作用、段码和公共端的连接方式。同时介绍了数码管的共阳极和共阴极概念,以及编码思路。最后提到了动态显示的学习内容和实验现象。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、快速回顾知识

        因为看江科大的都知道,这个是排在前面的讲解内容,大家先回顾基础知识,再根据学长给的学习路径和题目深入掌握该必考模块,因为是必考,我们必须熟练掌握!我之前看过江科大的,那现在就喜欢去看时长短一点的小蜜蜂视频,大家凭各自喜欢。

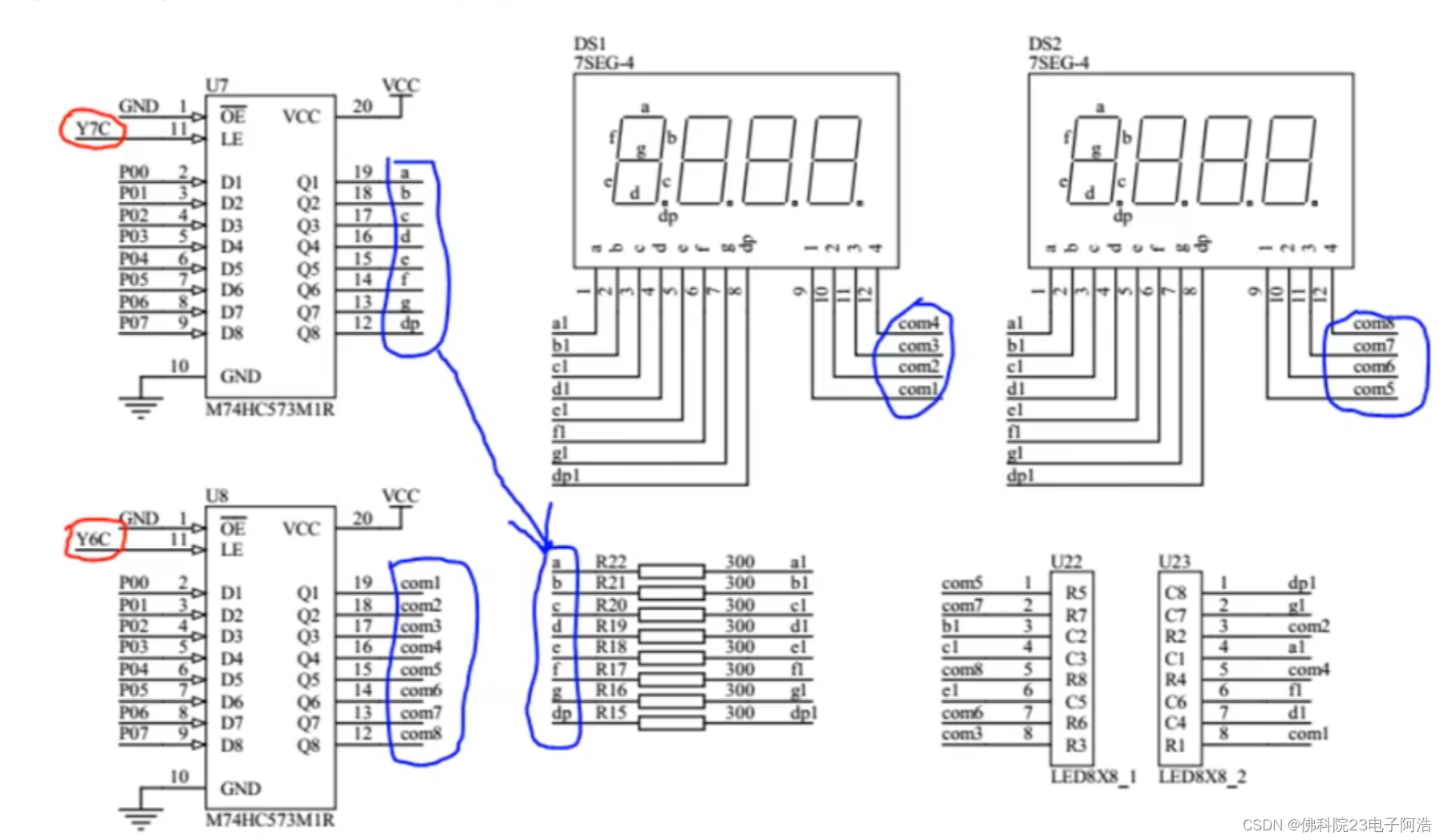

原理图部分

 说明:1.大家看到锁存器应该有熟悉的感觉吧,想想之前的控制流程,一定义引脚,二是选择Y位(即使能),三是给P0口二进制码,就能实现对应功能。

2.每一部分数码管的引脚都可以分为俩个部分(上面中间那个元件):1左下的段码和2右下的公共端;

3.所谓段码,就是一个数码管的每一段都有对应的字符,称为段位,总共有七段加一个点,这些段位接到的是一个锁存器的输出端,一一对应的输入端是P0^0~P0^7这八个引脚。P0口到数码管之间还会接限流电阻防止烧坏数码管;

4.公共端只有四个,说明一个公共端控制一个数码管,而这些公共端会接到另外的一个锁存器,即左下角这个。同样也是先使能,再通过P0口来直接控制公共端。

        那我们怎么在数码管上显示数字呢?还得先了解基础知识。

说明:1.数码管有共阳极和共阴极俩种,这样会导致对应数字的二进制码不同;

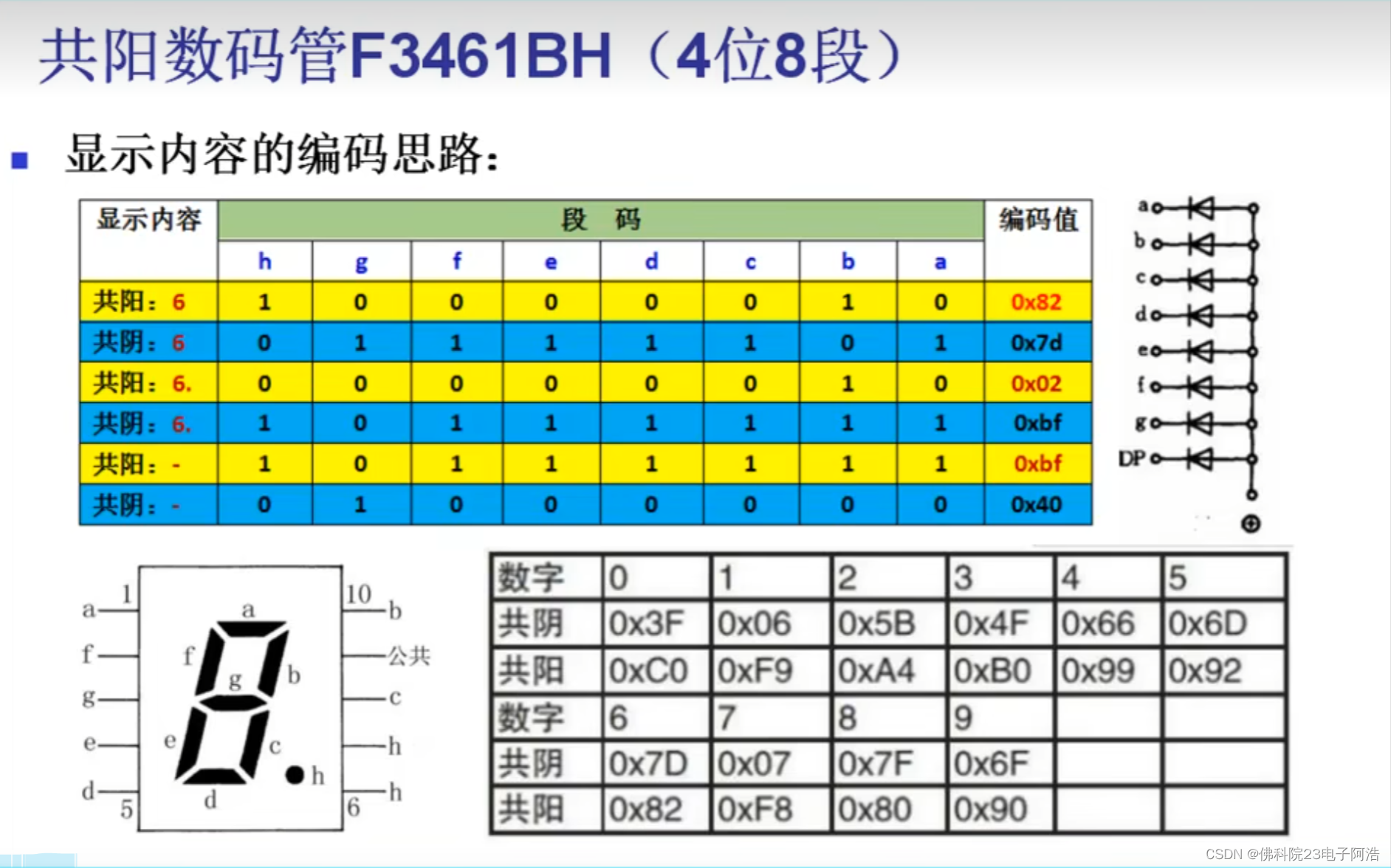

2.编码思路就是:1段位abcd这从右往左看,二进制码从左往右看,就可以看得懂上面的例子了,或者你也可以从h往前看,亮的话,共阳极就给0共阴极就给1,数码管的段位置是确定的,看你喜欢那种顺序

二、题目

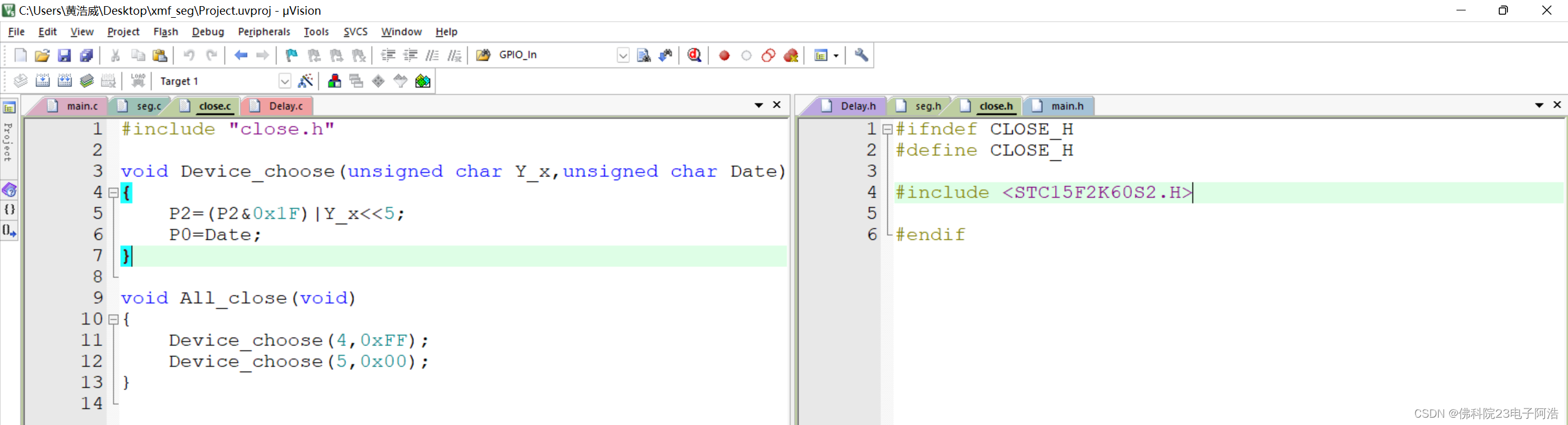

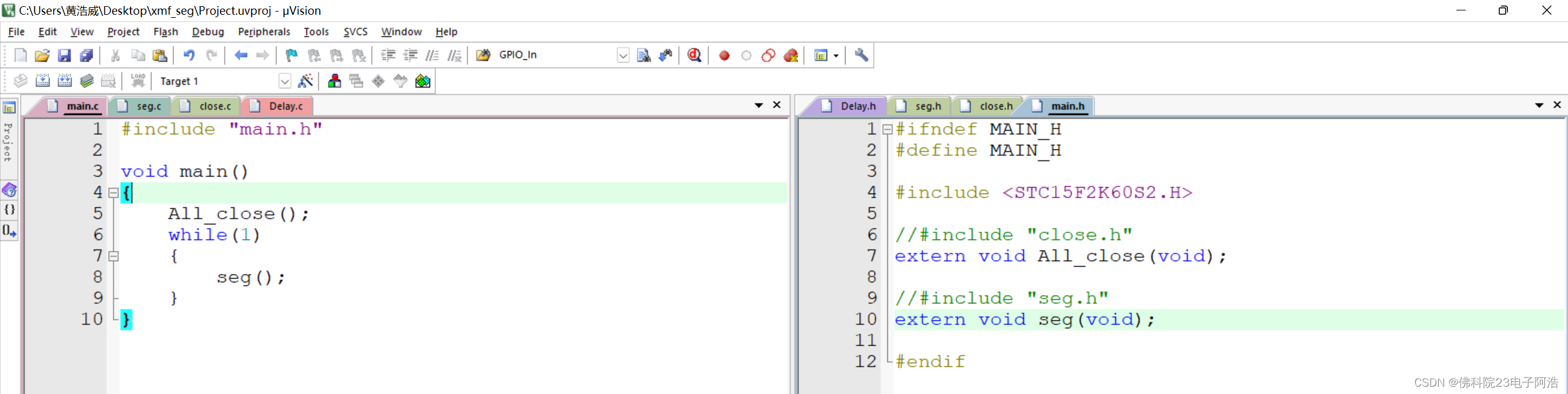

三、手写代码

回顾

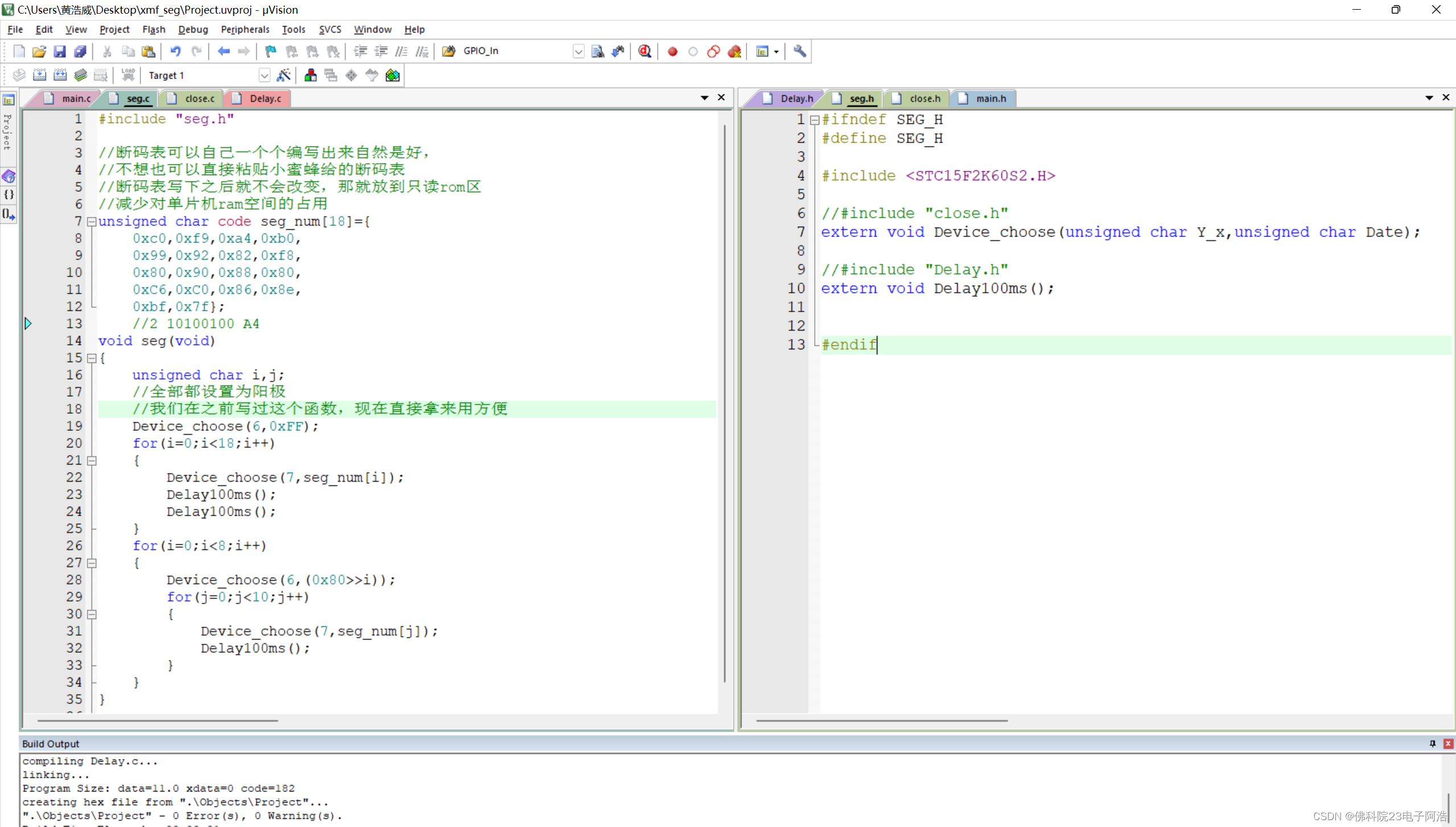

主角seg文件

结尾

实验现象大概描述一下:照题目顺序那样显示数字,其中一起显示的变化速度慢一点(视频之后补上)

        至此,数码管静态显示我们有所回顾了,回过头来看这个是真的算比较简单的了,代码大家要是熟练的话也可以不默写一遍,毕竟比较简单,我们着重学习下一章必考内容数码管动态显示。
