对时钟模块DS1302的学习

一、概念和原理

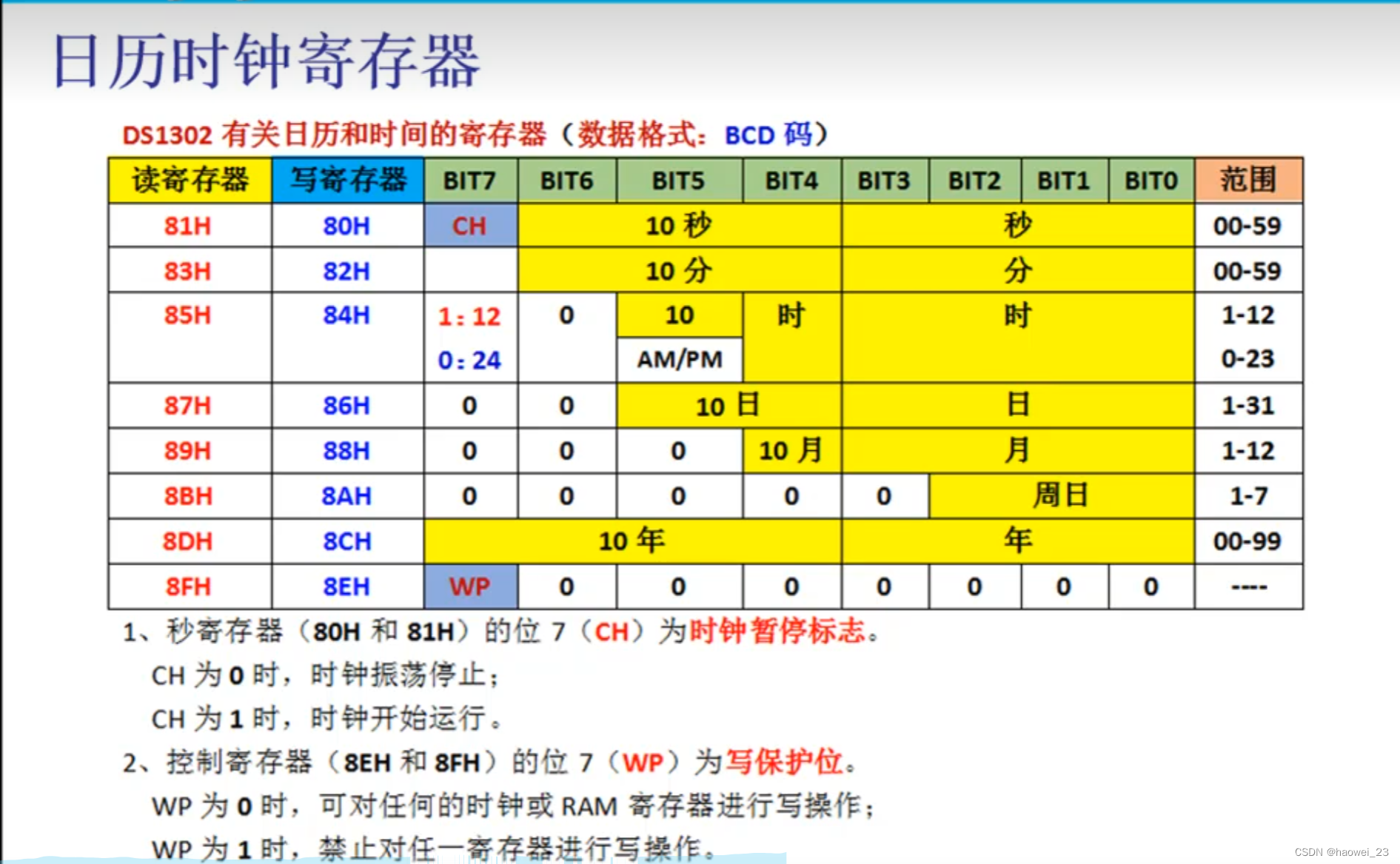

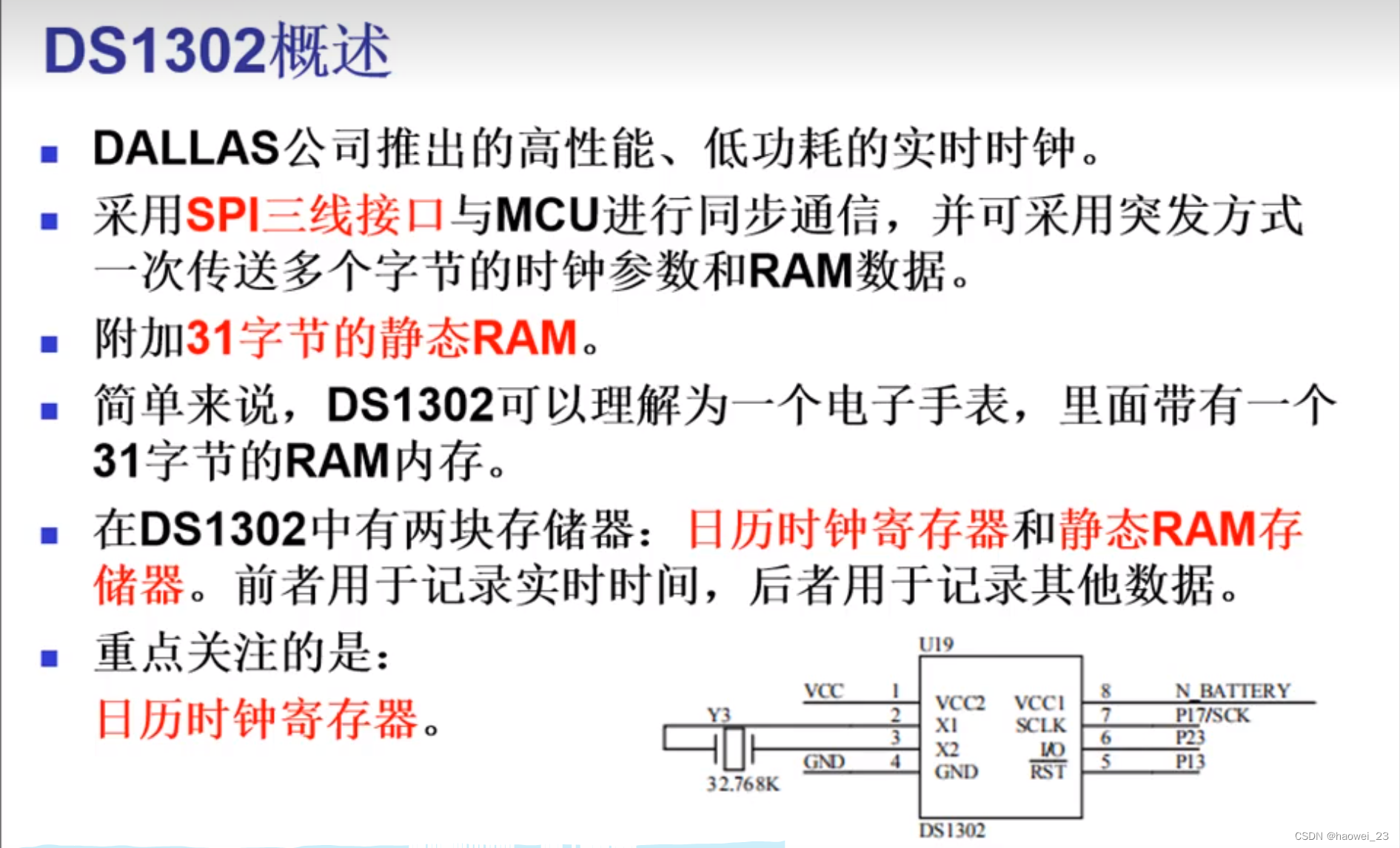

说明：1.这个32.768K是晶振。2.重点关注读取日历时钟寄存器。

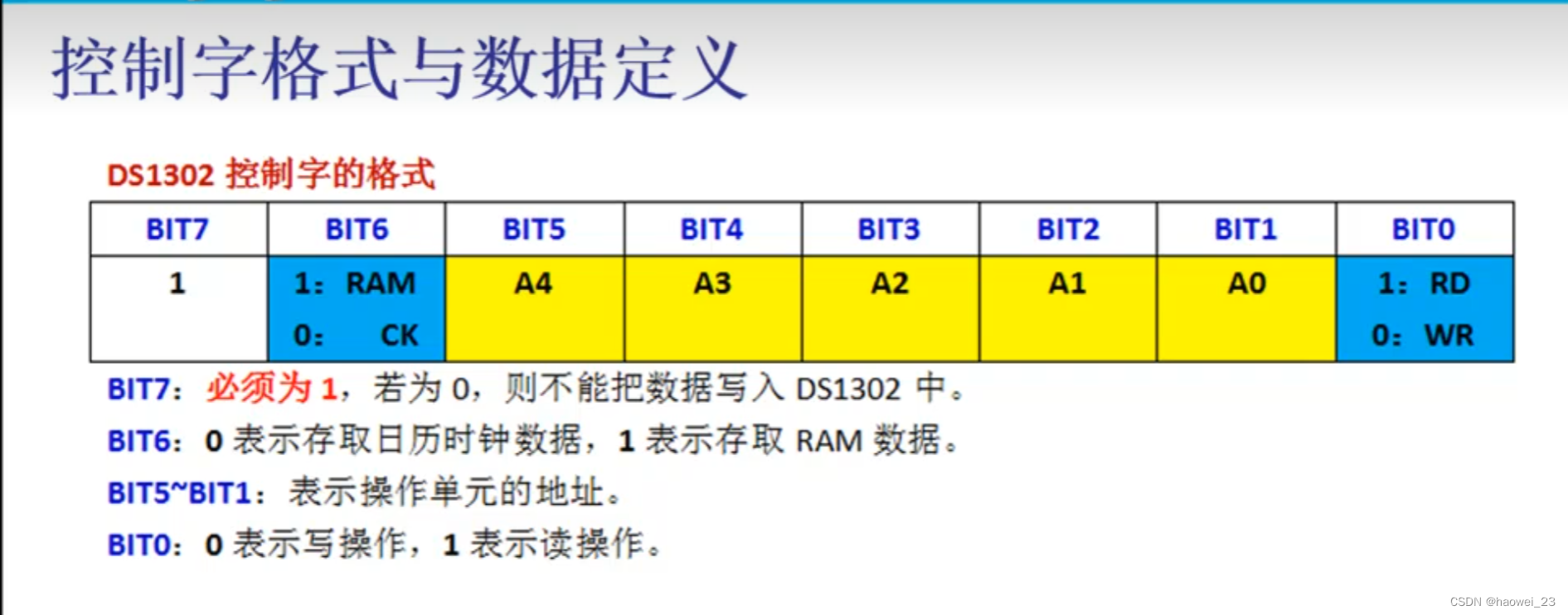

 说明：1.是一块物理单元，但因为我们读写指令不同，所以分开俩种寄存器加以区分；

2.第八位读写保护位只有一位有效，记住0和1的效果，0允许，1禁止；

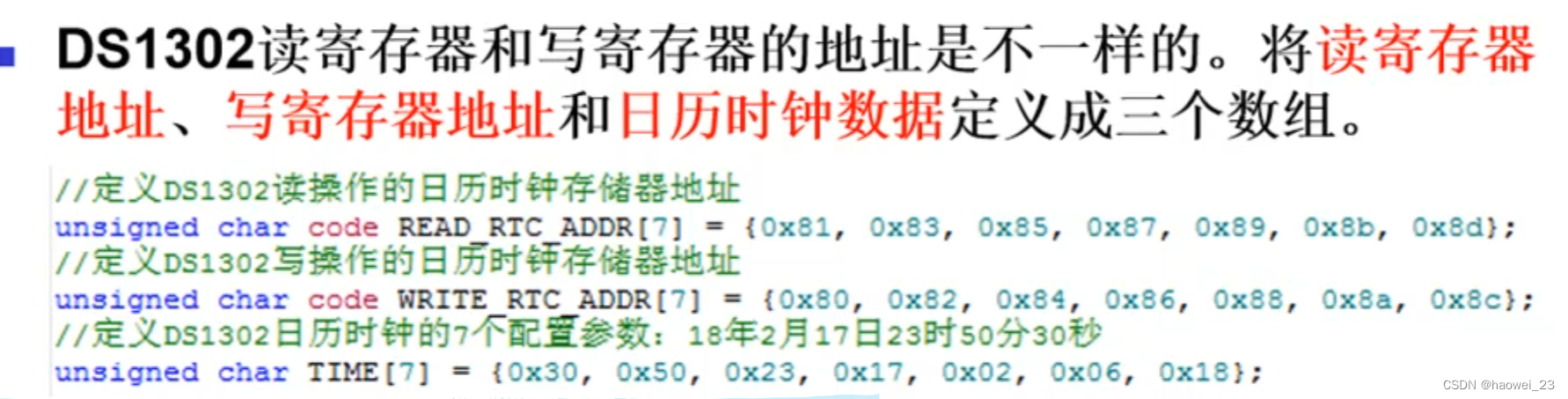

        这个很好理解，指令不同，分俩组，指令和数据不同，分三组。 这里第三个数组可以自定义设置。咱们实验使用的是23年12月31日23时59分55秒。

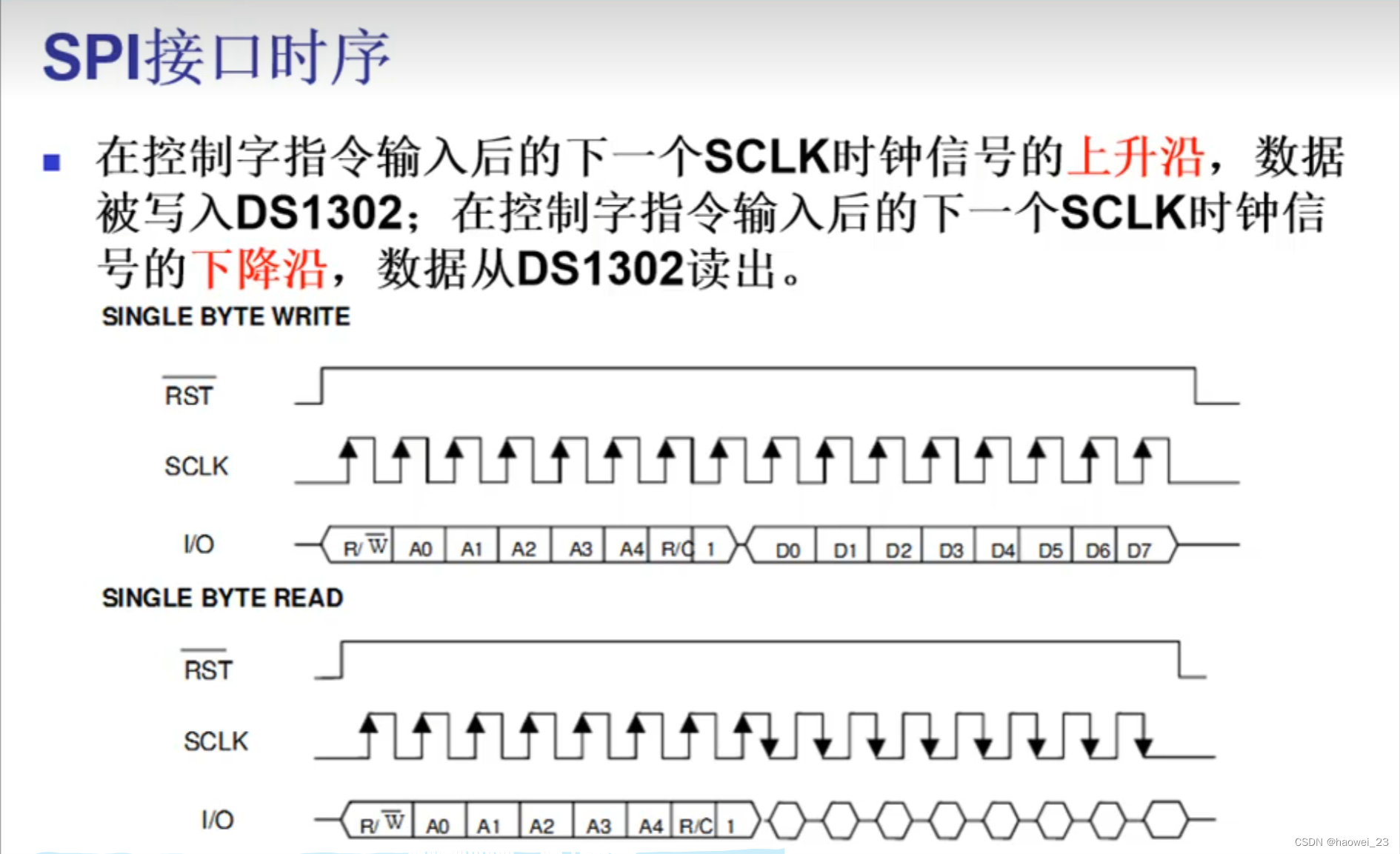

         提一下这个是因为，客观题会考，是比较特殊的点，写时上升沿有效，读是下降沿有效。

然后这个蓝桥杯比赛会提供ds1302底层驱动程序给你，完善头文件和引脚定义就行，而且这种本身带了一根时钟线的，与单片机独立开来，不管是12T还是1T都没影响，不用改。

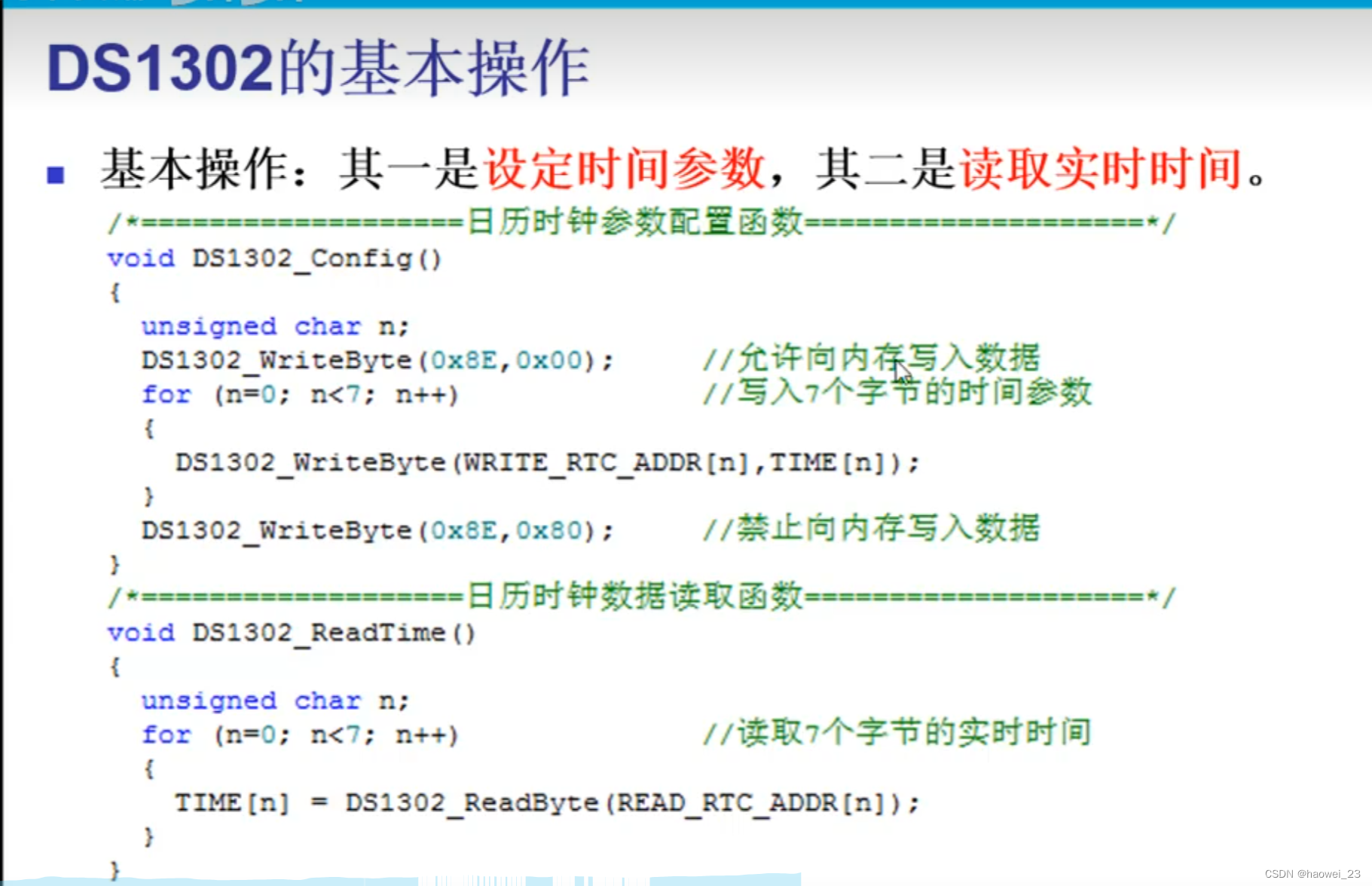

         不管考什么，都是建立在这两个基本操作上进行（可以独立按键挑时间和数码管显示）

二、题目

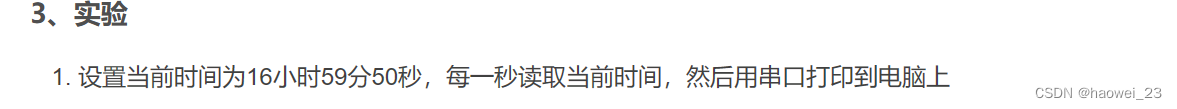

        额初始时间咱们设置成（23年）周7，12月31日23时59分55秒吧，这样方便检验时钟模块能不能用。

三、手写代码

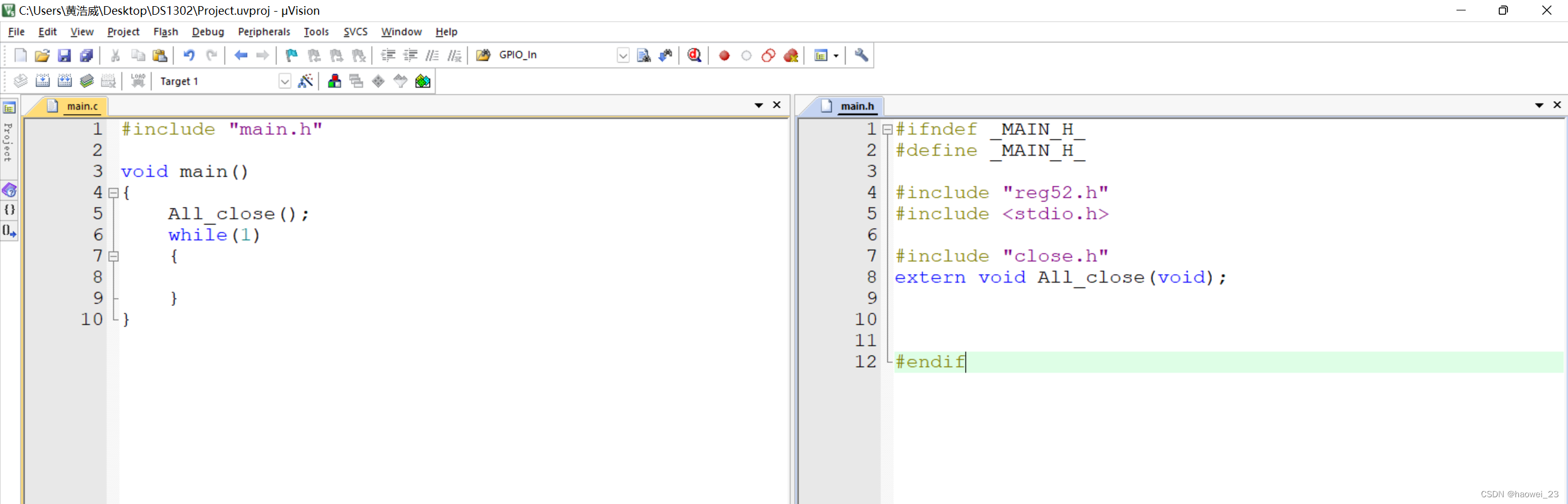

        一、框架

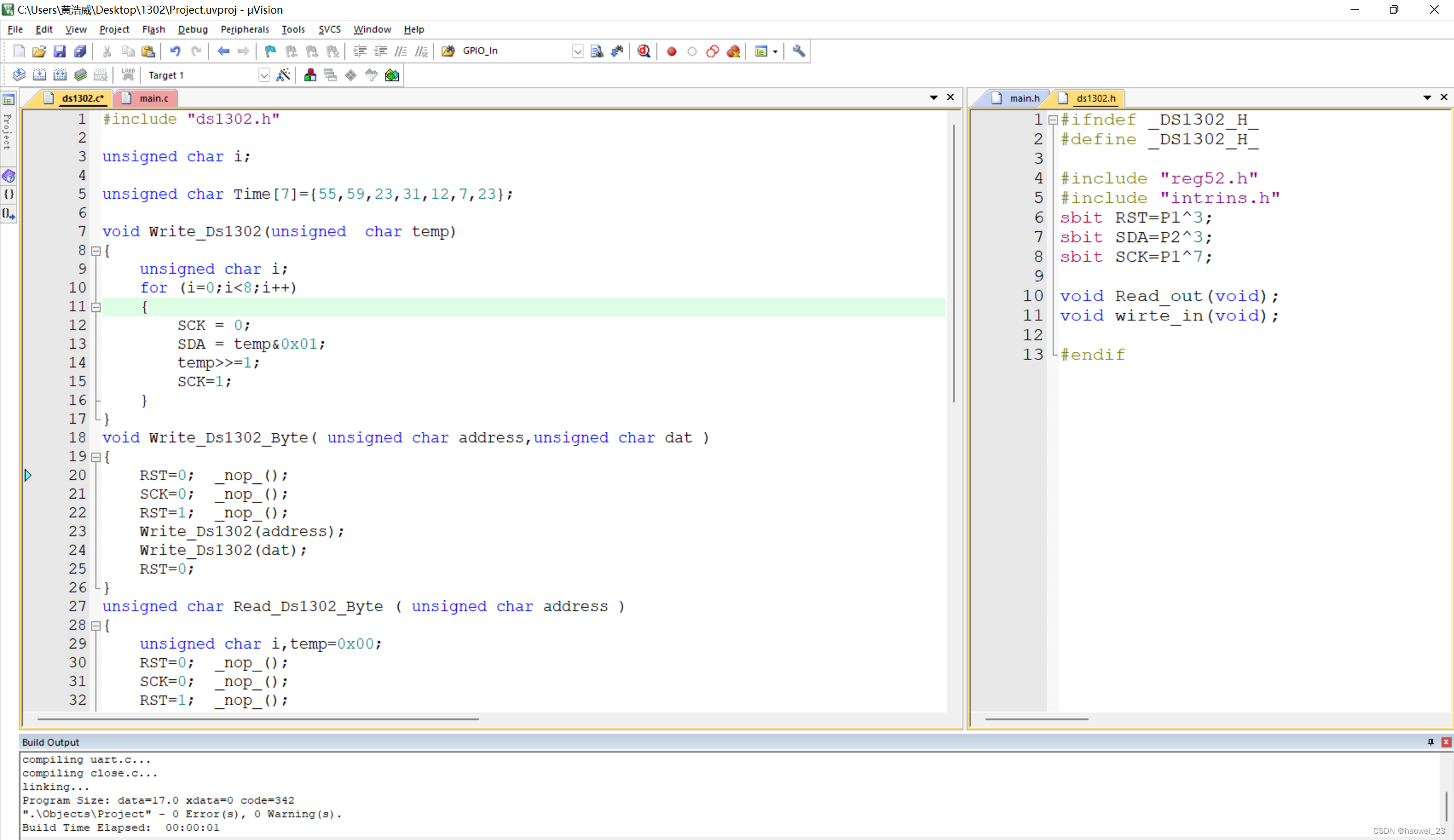

二、 重头戏ds1302

        复制粘贴大赛给的底层驱动代码就不说了，重点是撰写这个读取和写入的两个函数，位操作大家不会的话可以仿照小蜜蜂的写法，我这种很简洁但是你要知道为什么，是跟国一学长学得。

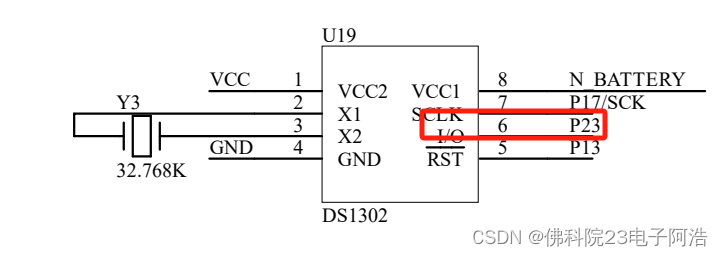

切记：（坑了笔者不小啊）这个原理图上面就是AT24C02芯片的原理图，但是AT24C02中SDA是P21引脚，我们的DS1302是P23，就是那个I/O对应的引脚。

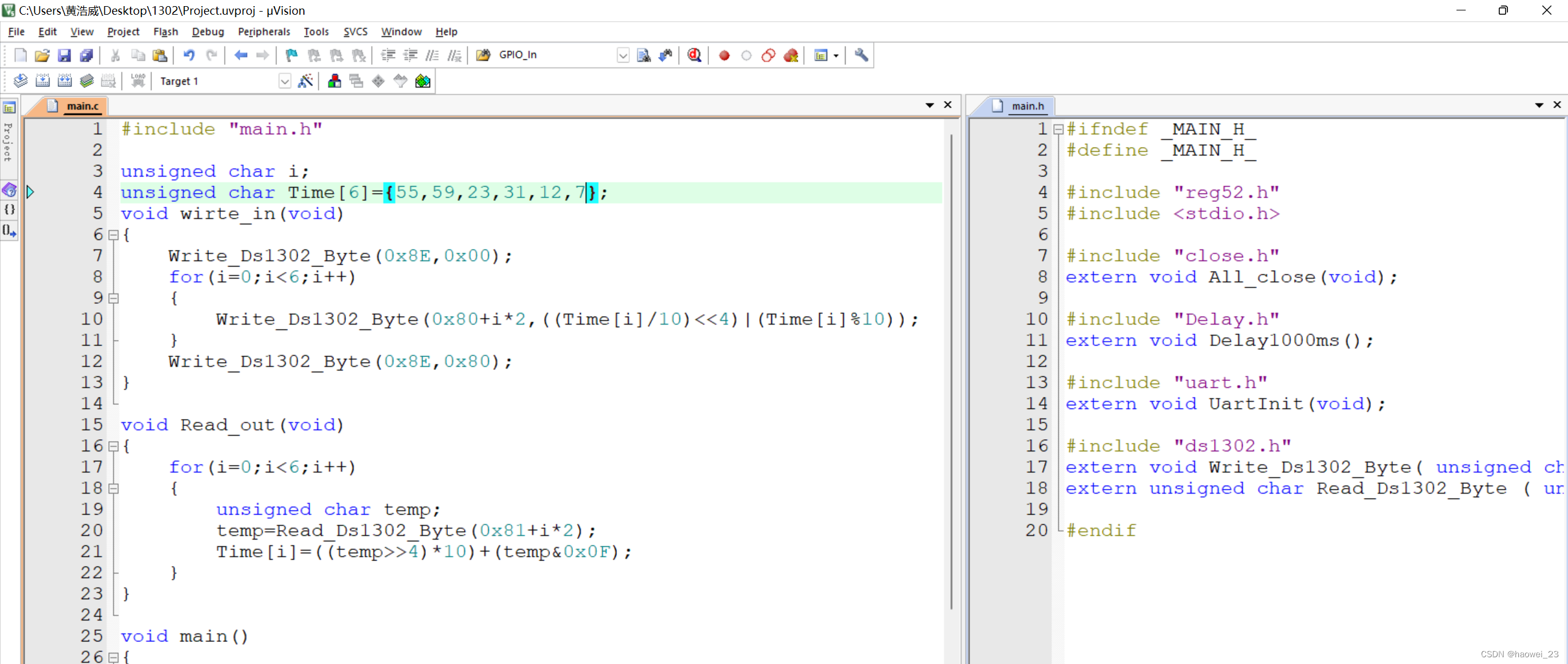

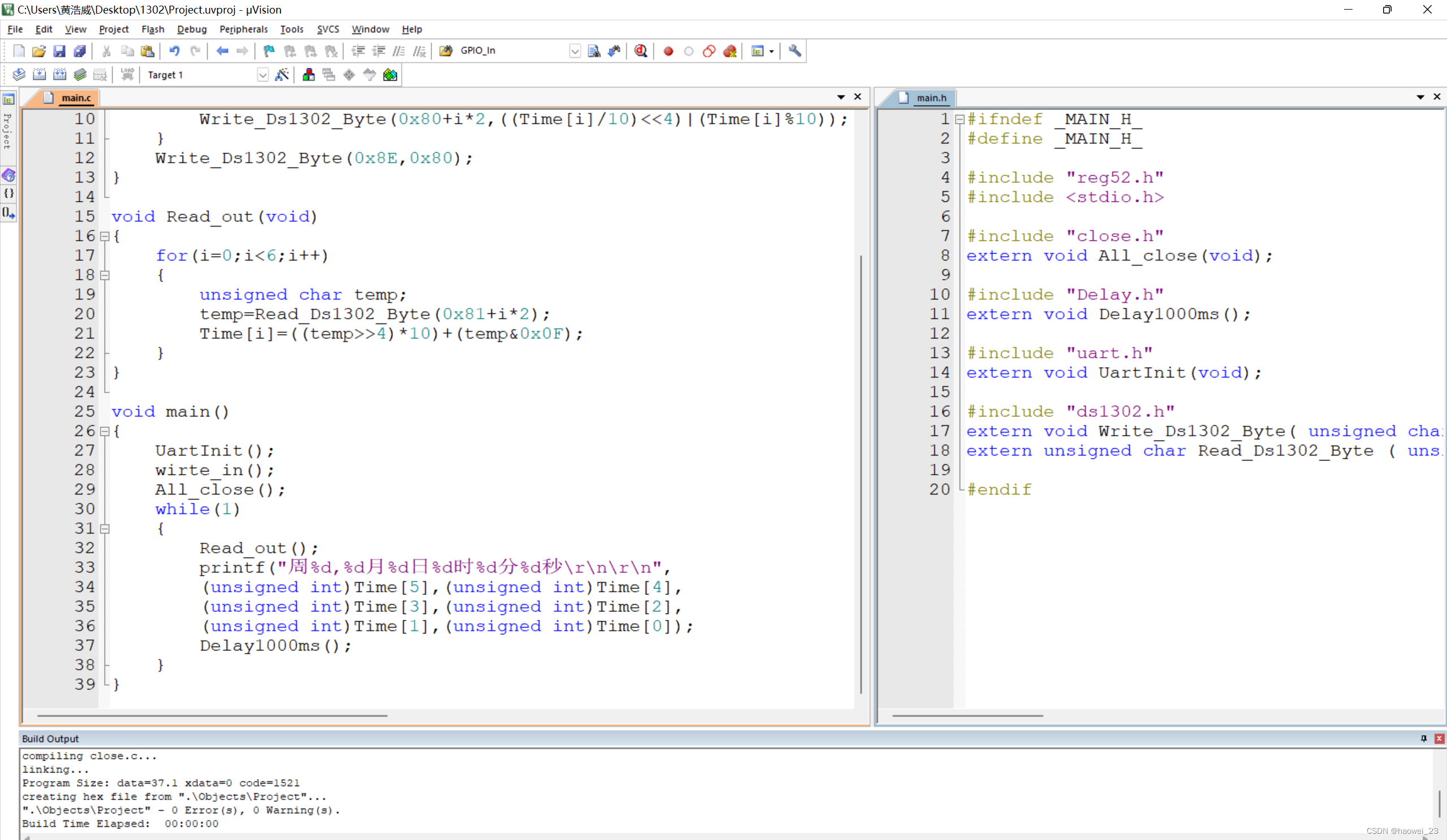

        为什么：直接定义一个数组，里面放上我们的时间数据。但是给写字节函数的是BCD码也就是二进制，那就可以通过移位和|的操作将十进制转换成BCD，读取就是将BCD转成十进制，右移四位得到的是十位上的数字，乘10加上个位上的数字就可以得到十进制数了，至于写读寄存器地址，是有规律的增加的，就可以一并用i来解决，而不是再定义俩个数组。

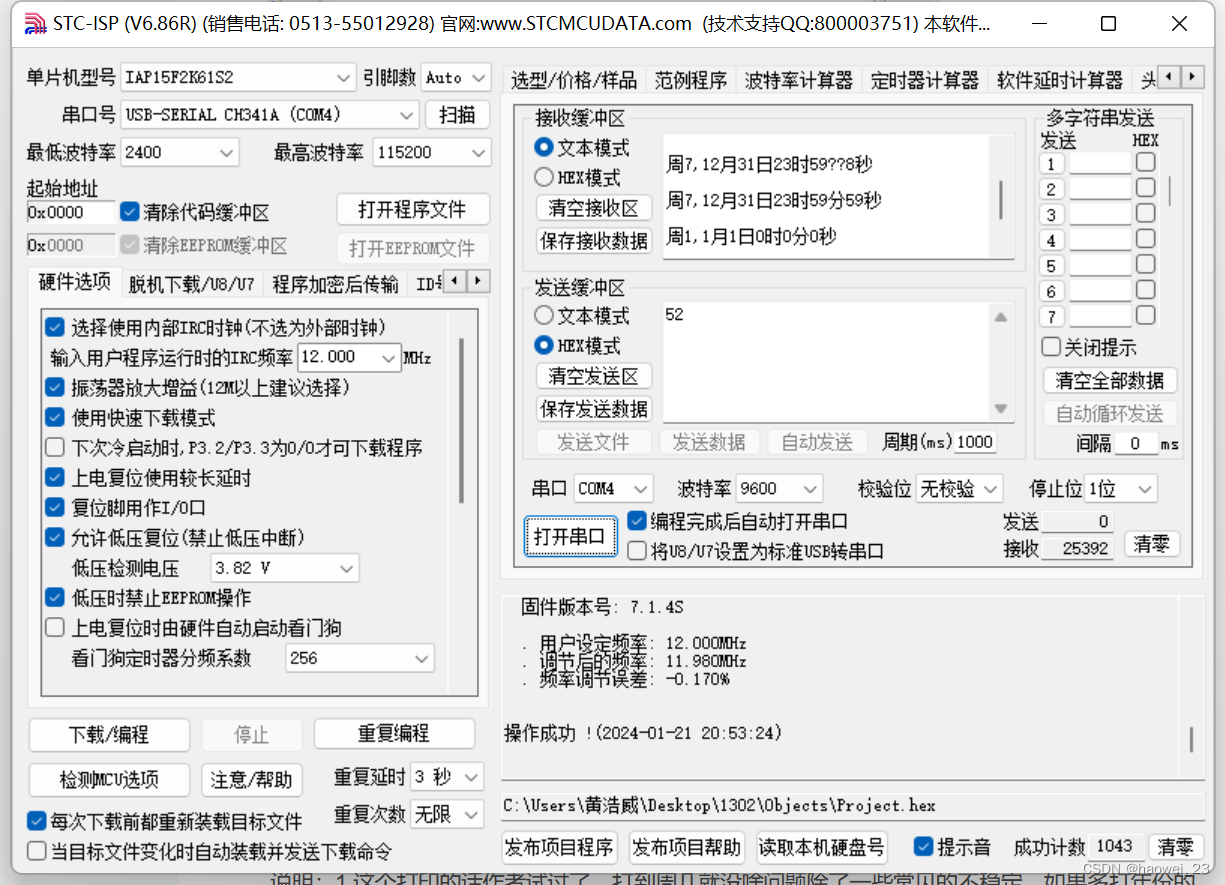

 说明：1.这个打印的话作者试过了，打到周几就没啥问题除了一些常见的不稳定，如果多打年份的话，秒数那里就会错误。

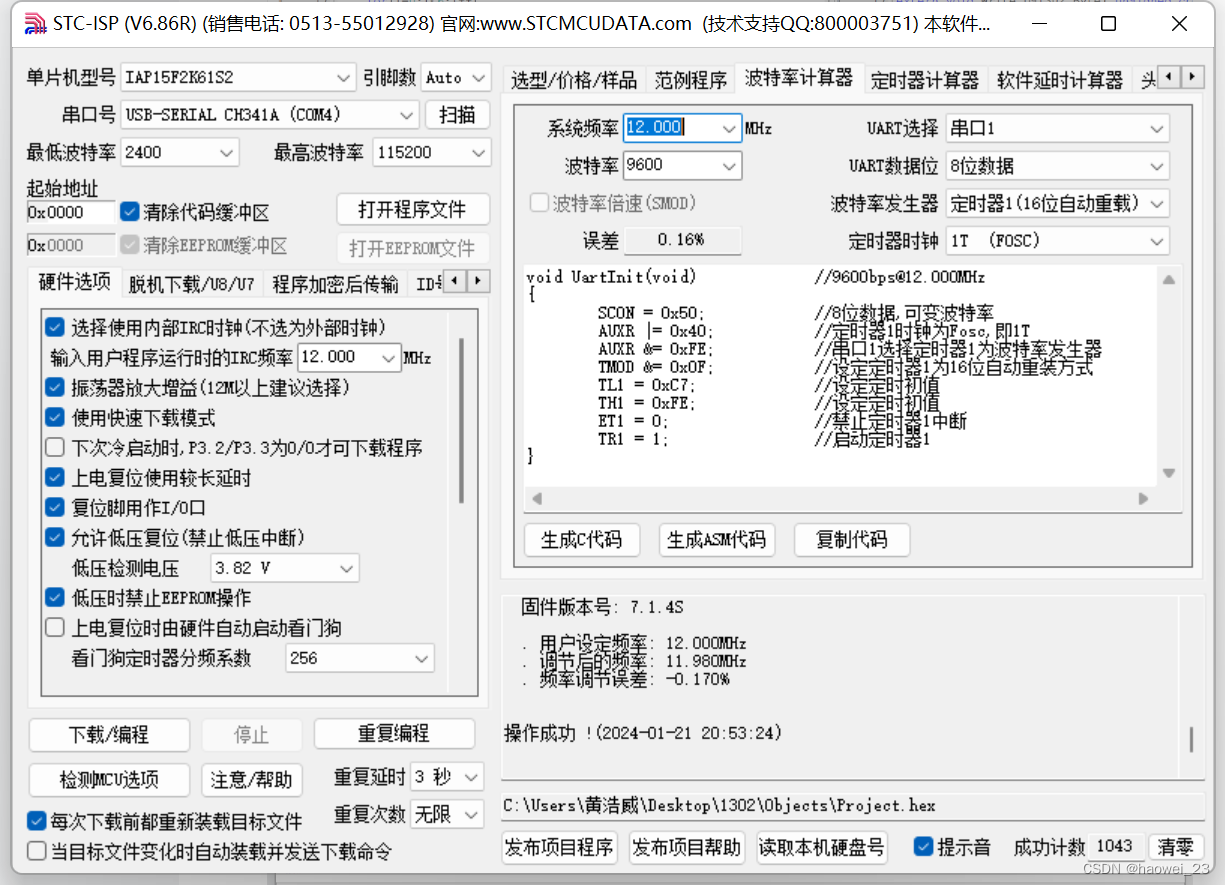

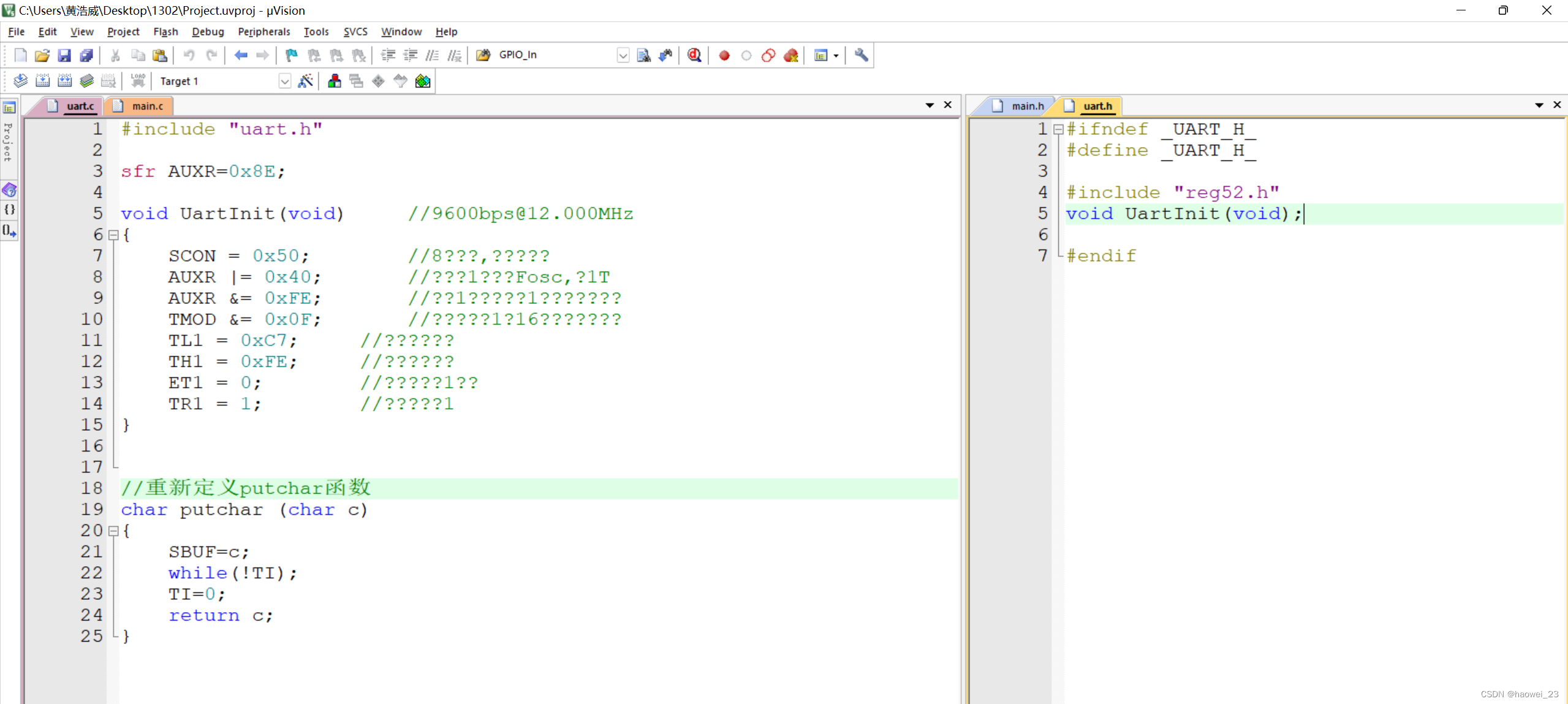

三、uart文件

        记住重新定义那个putchar函数，不然还真没法用printf。

四、结尾

        实验现象里面的？？不管，正常的不稳定现象，会有完整数据的打印的。
